エネルギーの変換(中学校3年理科「運動とエネルギー」の図)

横にして見てください。2本の指で拡大できます。

エネルギーの変換(中学校3年理科「運動とエネルギー」の図)

素材について

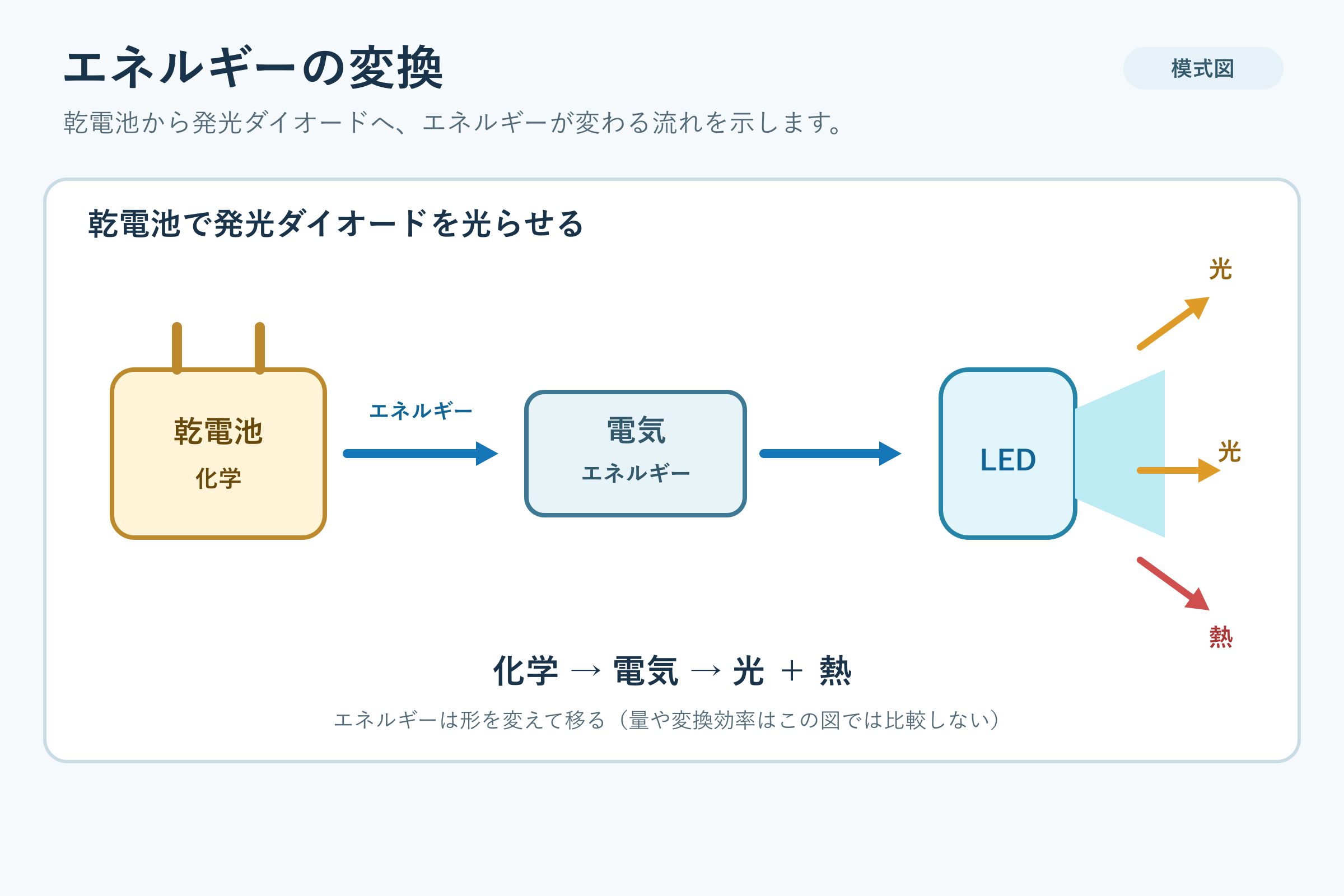

乾電池につないだ発光ダイオードで、化学エネルギーから電気エネルギーを経て光や熱へ変わる流れを示します。

中学校3年理科「運動とエネルギー」の授業や調べ学習で使える図です。スライドに入れたり、児童生徒の端末に配ったりして使えます。予習・復習の資料にもなります。入れ方は授業での使い方をご覧ください。

図の見方

  • 左から「乾電池(化学エネルギー)」→「電気エネルギー」→「LED」と進み、LED の右から「光」の矢印2本と「熱」の矢印1本が出ています。
  • 乾電池の枠には「化学エネルギー」、次の枠には「電気エネルギー」と書いてあり、枠の間の矢印がエネルギーの変わる向きを示します。
  • 下の「化学 → 電気 → 光 + 熱」が、図全体を一行にしたものです。LED からは光だけでなく熱も出ることを、赤い矢印で示しています。
  • 注記に「量や変換効率はこの図では比較しない」とあります。乾電池の中の化学変化や、導線を流れる電子は描いていません。

授業での使い方

身近な装置を例に、入力側と出力側のエネルギーの種類を言葉で整理するときに使います。

乾電池で発光ダイオードを光らせる活動のあと、エネルギーの見方で整理する場面で見せます。導入で、光らせている間に乾電池の何が使われているかを問います。展開では、矢印の順に、どんな種類のエネルギーがどんな種類に変わるかを言わせ、下の一行と照らします。まとめでは、電灯やモーターなど身近な装置を「○○ → △△」の形で書かせ、この図と同じ見方に当てはめさせます。

発問の例

  • 乾電池がもっているエネルギーは、何エネルギーとして図に書いてありますか。
  • LED から出ているのは光だけでしょうか。図の矢印から答えましょう。
  • 光らせている間、エネルギーはなくなってしまうのでしょうか。図の注記から考えましょう。

つまずきやすい点

  • LED は光るだけで熱は出ないと考える生徒がいます。図には熱の矢印もあります。ただし、光の矢印が2本、熱が1本だからといって、光と熱が2対1だとは読めません。矢印の本数や長さは量の大小を表しません。
  • 「電気」の枠を、導線を流れる電流のことと考える生徒がいます。この図は導線も電流の向きも描いていません。エネルギーの種類の流れを表す図だと伝えます。

ほかの学習とのつながり

同じ単元の「力学的エネルギーの保存」は位置と運動のエネルギーの移り変わりで、この図は化学から電気、光と熱への変換です。小6の「電気の変換と身の回りの道具」では、電気が光・音・熱・動きに変わることを学びました。「発電方法とエネルギーの変換」では、変換のとき一部が熱などになる流れを、発電を例に並べます。
