酸・アルカリと中和(中学校3年理科「化学変化とイオン」の図)

横にして見てください。2本の指で拡大できます。

酸・アルカリと中和(中学校3年理科「化学変化とイオン」の図)

素材について

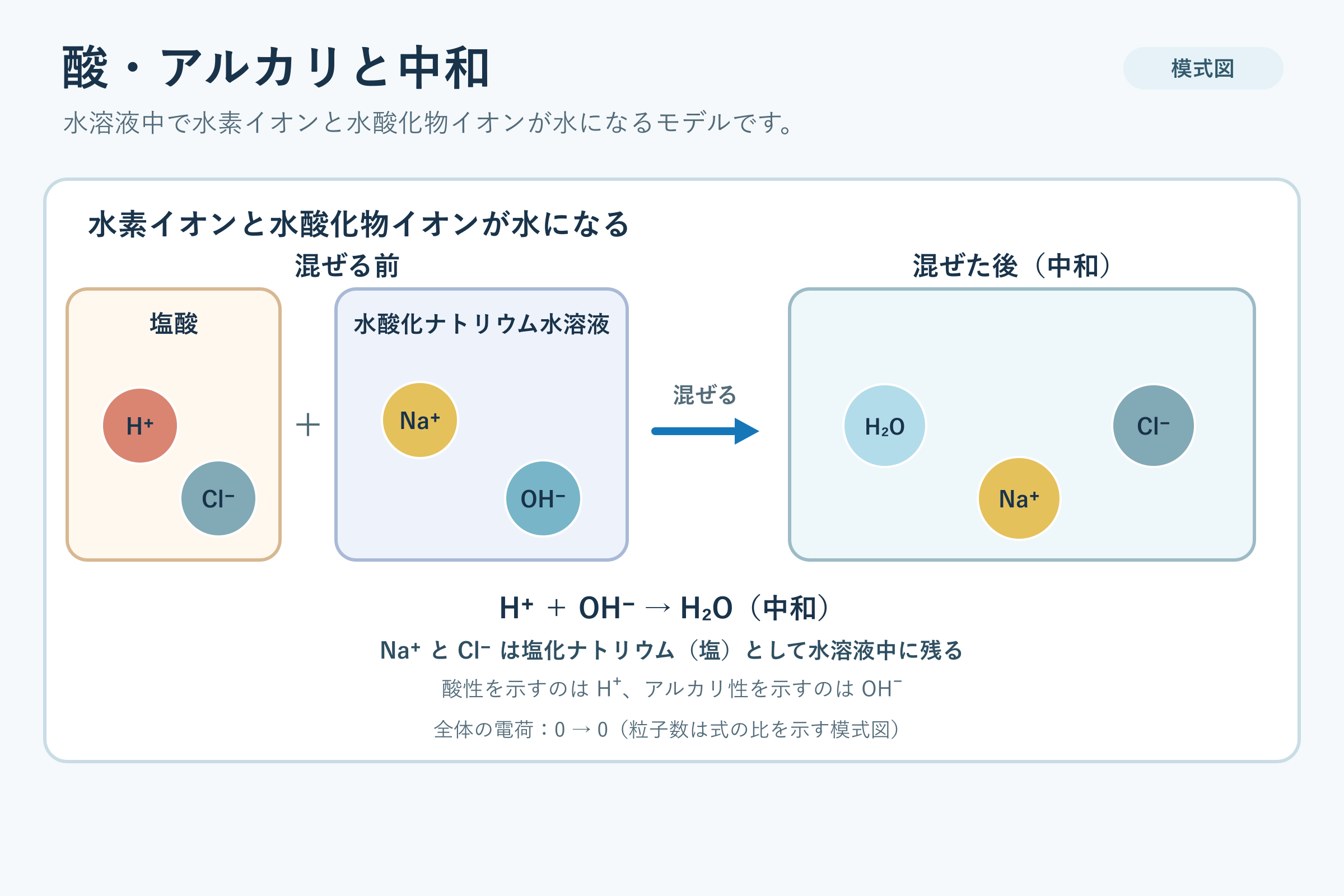

塩酸(H⁺とCl⁻)と水酸化ナトリウム水溶液(Na⁺とOH⁻)を混ぜると、水素イオンと水酸化物イオンが水になり、ナトリウムイオンと塩化物イオンは水溶液中に残るモデルを示します。

中学校3年理科「化学変化とイオン」の授業や調べ学習で使える図です。スライドに入れたり、児童生徒の端末に配ったりして使えます。予習・復習の資料にもなります。入れ方は授業での使い方をご覧ください。

図の見方

  • 左の「混ぜる前」は2つの容器で、塩酸には H⁺ と Cl⁻、水酸化ナトリウム水溶液には Na⁺ と OH⁻ が入っています。右の「混ぜた後(中和)」には H₂O、Na⁺、Cl⁻ があります。
  • 混ぜる前と後を比べると、H⁺ と OH⁻ がなくなって H₂O が現れ、Na⁺ と Cl⁻ はそのまま残っています。下の式「H⁺ + OH⁻ → H₂O(中和)」がこの変化です。
  • 「酸性を示すのは H⁺、アルカリ性を示すのは OH⁻」とあり、中和を、酸性とアルカリ性を示すイオンどうしの反応として読めます。
  • 「全体の電荷:0 → 0」は、混ぜる前も後も電荷の合計が0であることを示します。粒の数は式の比を示す模式で、濃度は描いていません。

授業での使い方

酸とアルカリの水溶液を混ぜたときの中和を、イオンの組合せと電荷収支から説明するのに使います。

リトマス紙や指示薬で酸性・アルカリ性を調べ、混ぜると性質が変わる実験をしたあとに見せます。導入で、混ぜる前の2つの容器に入っているイオンを読み取らせます。展開では、混ぜた後に増えたもの・減ったもの・変わらないものを分けさせ、下の式に結び付けます。まとめでは、酸性とアルカリ性が打ち消し合うことを、H⁺ と OH⁻ のことばで言わせます。

発問の例

  • 混ぜる前にあって、混ぜた後にはなくなったイオンはどれでしょう。
  • 混ぜた後も、変わらずに残っているイオンはどれですか。
  • 酸性を示すイオンと、アルカリ性を示すイオンは、それぞれ何でしょう。

つまずきやすい点

  • 塩化ナトリウム(塩)が固体の食塩としてできたと読む生徒がいます。図では Na⁺ と Cl⁻ が粒のまま水溶液中にあります。
  • 図は H⁺ と OH⁻ が同じ数で、過不足なく水になる場合だけです。どちらかが余る場合は描いていません。
  • どちらの水溶液も目や皮膚を傷めるので、実際に混ぜる実験では保護眼鏡をつけさせます。

ほかの学習とのつながり

小6の「水溶液の性質と指示薬」では、リトマス紙で水溶液を酸性・中性・アルカリ性に分けました。この図は、その性質をイオンで説明し直したものです。同じ単元の「原子の成り立ちとイオン」「電解質水溶液と電流」で学ぶイオンの見方を使います。
