東西南北の空で星の動き方が違うわけ
東・南・西・北の空の星の動き(右上へのぼる・弧をえがく・右下へしずむ・北極星を中心に回る)を4つの窓に並べ、天の北極を軸に東から西へ回る1つの天球と点線で対応させる図です。
地球と宇宙SCIENCE MATERIAL

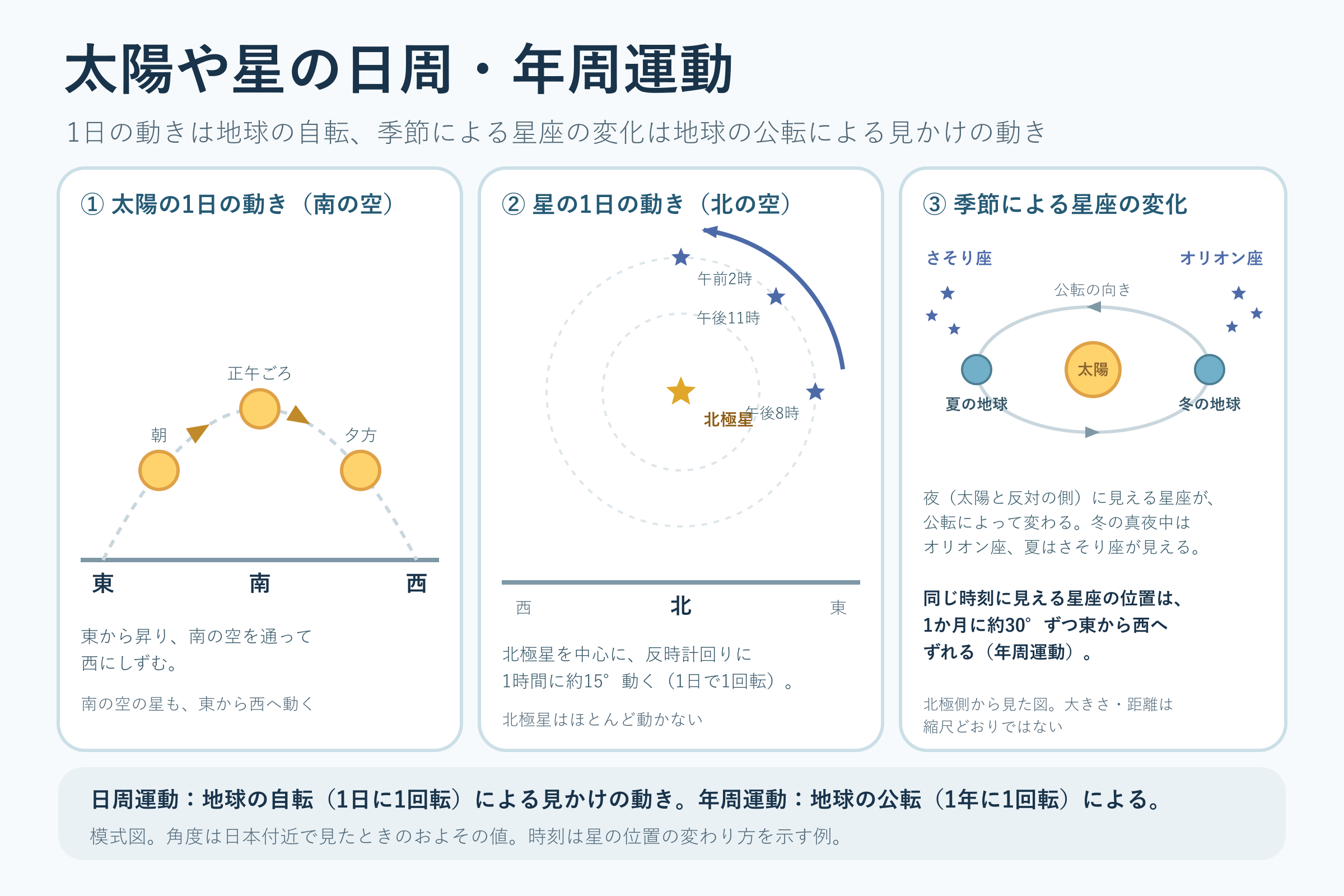

太陽の1日の動き、北の空の星の1日の動き、公転による季節の星座の変化を示し、日周運動と年周運動の原因を区別する図です。
中学校3年理科「地球と宇宙」の授業や調べ学習で使える図です。スライドに入れたり、児童生徒の端末に配ったりして使えます。予習・復習の資料にもなります。入れ方は授業での使い方をご覧ください。
地球の自転による日周運動と、公転による星の年周変化を区別するときに使います。
自転と公転による見かけの動きを区別させる場面で使います。導入で①を見せ、太陽が東から西へ動くことを確かめます。展開では、②の時刻ごとの星の位置と1時間に約15°という値を読み取り、自転と結び付けます。まとめで③に進み、季節で見える星座が変わる理由を、太陽と反対の側という言葉で説明させます。
小3の「太陽の位置と影」、小4の「月の形と見える位置」「星の位置の変化」で、東から西への動きを観察しています。この図は、その動きを自転と公転で説明し直す図です。同じ単元の「季節の変化と地軸の傾き」は公転と季節を、「月の満ち欠け」は月の公転を扱います。
