太陽系の天体(中学校3年理科「地球と宇宙」の図)

横にして見てください。2本の指で拡大できます。

太陽系の天体(中学校3年理科「地球と宇宙」の図)

素材について

太陽と8つの惑星を太陽からの順に並べ、地球型惑星と木星型惑星の特徴を比べる図です。

中学校3年理科「地球と宇宙」の授業や調べ学習で使える図です。スライドに入れたり、児童生徒の端末に配ったりして使えます。予習・復習の資料にもなります。入れ方は授業での使い方をご覧ください。

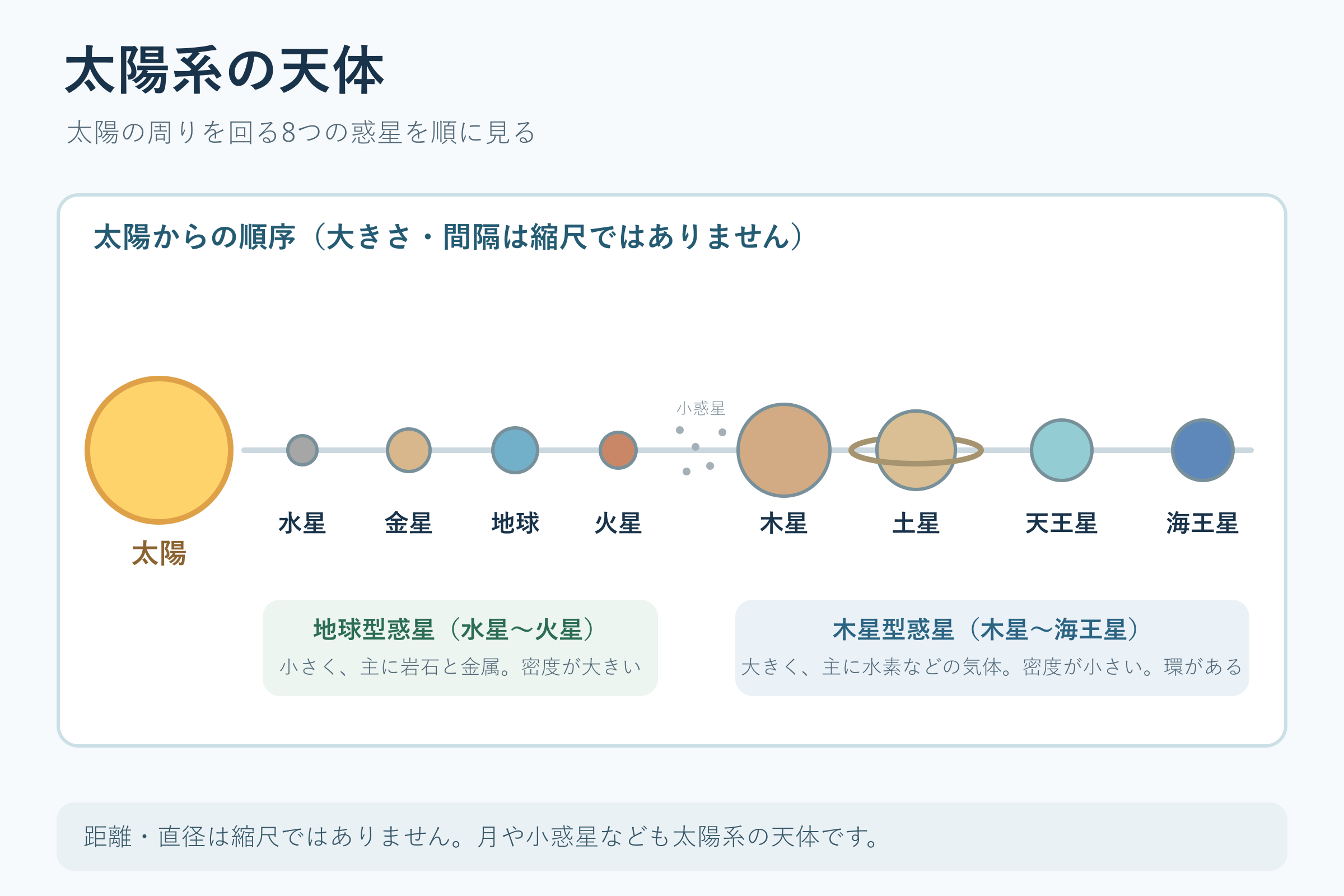

図の見方

  • 左端の太陽から、水星・金星・地球・火星・木星・土星・天王星・海王星の順に、1本の線の上に並べています。副題は「太陽の周りを回る8つの惑星を順に見る」です。
  • 下の2つの枠で、水星〜火星は地球型惑星(小さく、主に岩石と金属で、密度が大きい)、木星〜海王星は木星型惑星(大きく、主に水素などの気体で、密度が小さい。環がある)に分けています。
  • 火星と木星の間に、「小惑星」の名前を付けた点が描いてあります。注記には、月や小惑星なども太陽系の天体と書いてあります。

授業での使い方

恒星・惑星の区別と、太陽系の惑星の順序や種類を整理するときに使います。

太陽系を最初に整理する場面で使います。導入で、自ら光る恒星の太陽と、そのまわりを回る惑星の違いを確かめます。展開で、左から順に8つの名前を言わせ、2つの枠の特徴を、大きさ・主な成分・密度の3つの観点で比べさせます。まとめで、小さくて岩石と金属が主な惑星が内側に、大きくて気体が主な惑星が外側に並ぶことを一言で言わせます。

発問の例

  • 太陽から数えて3番目の惑星は何でしょう。
  • 地球型惑星と木星型惑星を、大きさと密度で比べると、それぞれどんな特徴があるでしょう。
  • 火星と木星の間にある小さな点は、何を表していますか。

つまずきやすい点

  • 大きさも間隔も縮尺ではありません。実際には、太陽は図よりずっと大きく、惑星どうしの間隔もずっと広くなります。図の見た目で大小や距離を比べさせないようにします。
  • 枠の「環がある」は木星型惑星の特徴として書かれていますが、図に環が描いてあるのは土星だけです。
  • 小惑星の点は簡略化した表し方で、すべての小惑星がそこにあるわけではありません。月や彗星の位置や軌道は描いていません。

ほかの学習とのつながり

同じ単元の「銀河系と恒星」で、太陽が銀河系の恒星の一つであることへ視野を広げられます。「月の満ち欠け」「金星の満ち欠けと見え方」「日食と月食」を学ぶ前に、太陽・地球・月・金星の位置を確かめる図としても使えます。
