主な地図記号の形と由来(小学校3年社会「身近な地域や市区町村の様子」の図)

横にして見てください。2本の指で拡大できます。

主な地図記号の形と由来(小学校3年社会「身近な地域や市区町村の様子」の図)

素材について

学校・郵便局・神社・消防署・交番の記号を、形の手がかりとともに示す図です。

小学校3年社会「身近な地域や市区町村の様子」の授業や調べ学習で使える図です。スライドに入れたり、児童生徒の端末に配ったりして使えます。予習・復習の資料にもなります。入れ方は授業での使い方をご覧ください。

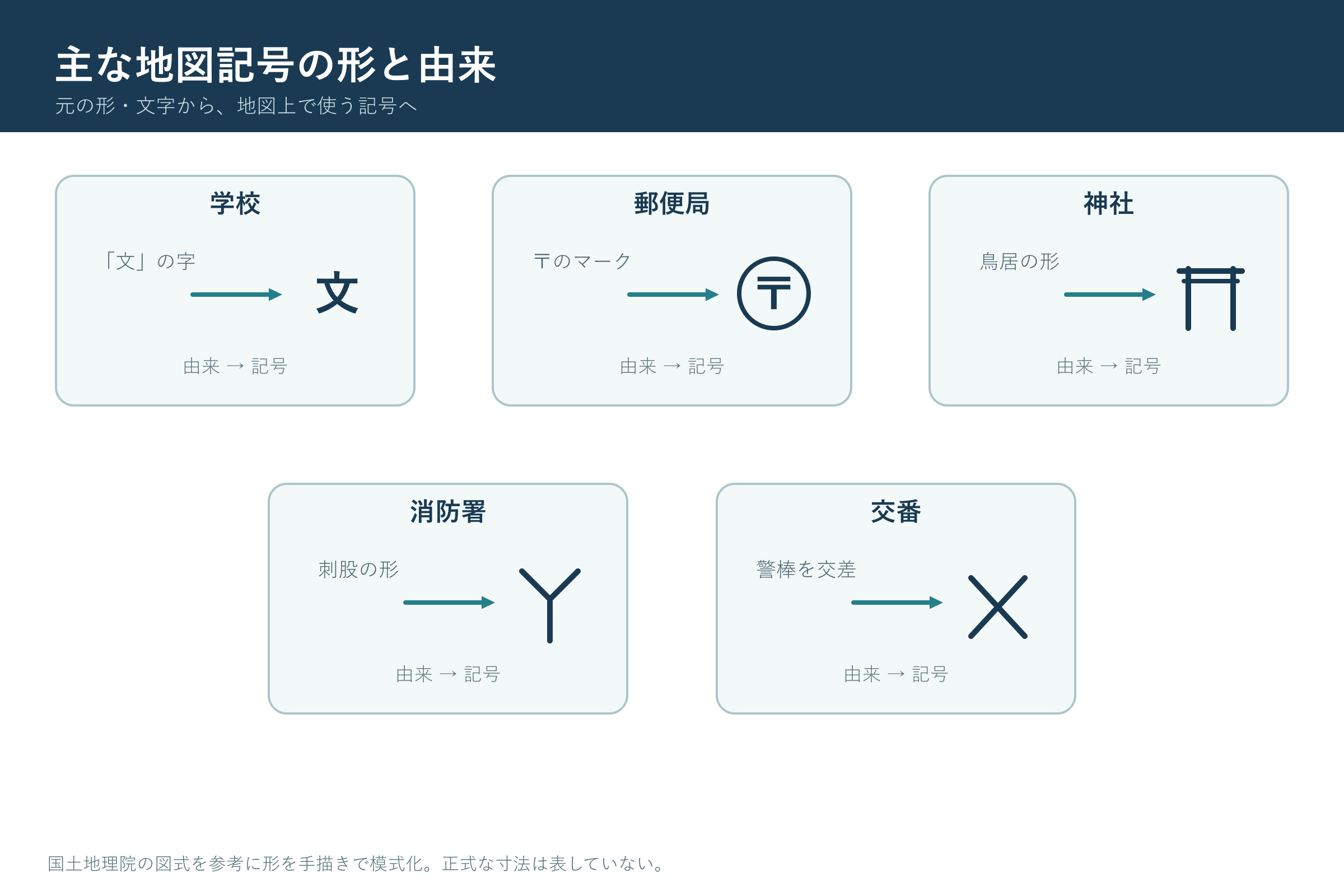

図の見方

  • 5枚のカードが、上段に学校・郵便局・神社、下段に消防署・交番と並びます。各カードで、左の由来から右の地図記号へ矢印が向かいます。
  • 由来は、学校が「文」の字、郵便局が〒のマーク、神社が鳥居の形、消防署が刺股の形、交番が警棒を交差、と書かれています。
  • 記号は、学校が「文」、郵便局が丸で囲んだ〒、神社が鳥居、消防署がYのような形、交番がXのような形です。
  • 下の注記のとおり、国土地理院の図式を参考に手描きで模式化した形で、正式な寸法は表していません。

授業での使い方

地図記号が何を表し、どんな形から考えられたかを説明する際に使います。

導入で、校区の地図にある記号を探させ、「この記号は何を表すのかな」と問います。展開では、5枚のカードを一つずつ取り上げ、由来から記号への矢印をたどって、形の手がかりを確かめます。まとめでは、校区の地図で5つの記号を見つけ、場所を記号で言い表します。

発問の例

  • 交番の記号は、何をこうさした形からできたのかな。
  • 学校の記号の「文」は、どんな字から来ているかな。
  • 自分の学校のまわりの地図で、5つの記号をさがそう。

つまずきやすい点

  • 郵便局の記号は丸で囲んだ〒で、〒だけ書いて丸を忘れる子がいます。消防署のYと交番のXは形が似て取り違えやすいので、刺股と警棒の由来と結びつけます。
  • 刺股や警棒は子どもになじみが薄いので、実物や絵で補います。
  • 由来は記号を覚える手がかりとして示したもので、図は手描きの模式です。実際の地図では細部の形や大きさが違うことがあるため、地図帳や校区の地図と見比べて確かめます。

ほかの学習とのつながり

「市の公共施設とその働き」の地図は記号を使わず、建物の形と番号で施設を示しています。この図の記号と見比べると、記号を使うよさを話し合えます。「事故や事件を防ぐまちのしくみ」には交番や学校が出てきます。中学地理の「地形図の縮尺と等高線」では、地形図を読む学習につながります。
