豆電球が光るつなぎ方

豆電球が光るつなぎ方(小学校3年理科「電気の通り道」の図)

横にして見てください。2本の指で拡大できます。

豆電球が光るつなぎ方(小学校3年理科「電気の通り道」の図)

素材について

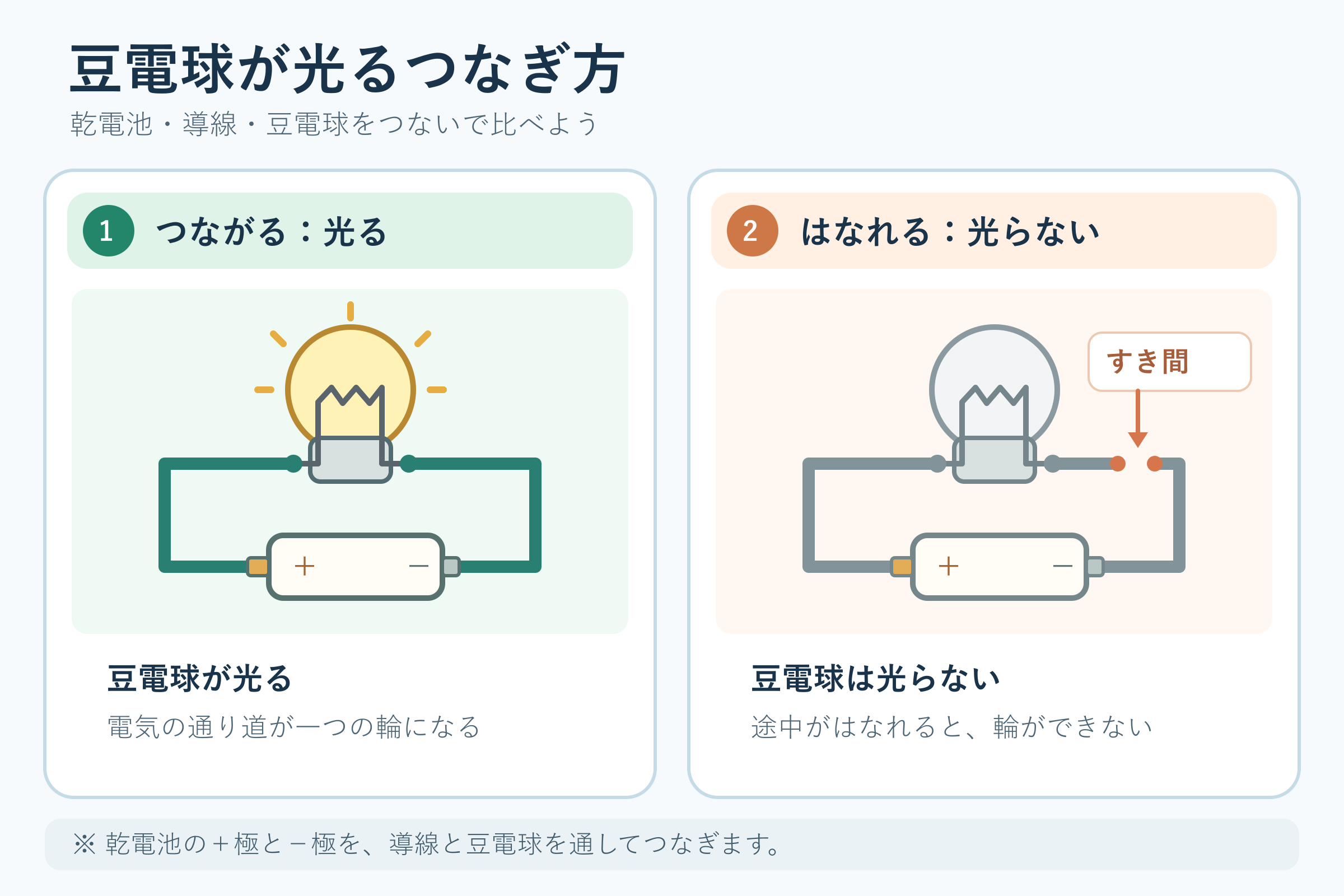

乾電池と豆電球を一つの輪につないだ場合と、導線の途中にすき間がある場合を比べる図です。

小学校3年理科「電気の通り道」の授業や調べ学習で使える図です。スライドに入れたり、児童生徒の端末に配ったりして使えます。予習・復習の資料にもなります。入れ方は授業での使い方をご覧ください。

図の見方

  • 左(1)と右(2)は、同じ乾電池1個と豆電球1個を同じ位置に置いて描いています。違うのは導線がつながっているかどうかだけです。
  • 左は、乾電池の+極から導線・豆電球・導線を通って-極までが一つの輪になっています。指でなぞると、切れずに一周できます。
  • 右は、片方の導線に「すき間」があります。輪が途中で切れているので、豆電球は光りません。
  • 豆電球の中にも2つの接点を描いているので、輪のつながりを豆電球の中までたどれます。電流の向きの矢印は描いていません。

授業での使い方

二つのつなぎ方を見比べ、豆電球が光るために乾電池の両極から豆電球まで電気の通り道が切れずにつながる必要があることを考える際に使います。

乾電池・導線・豆電球を配って明かりをつける活動をしたあと、光った人と光らなかった人のつなぎ方を比べる場面で見せます。左右の違いを一つ見つけさせ、「輪になっている」ということばを引き出します。まとめでは、自分たちのつなぎ方を図の左と同じように指でなぞって確かめます。

発問の例

  • 左と右で、ちがうところはどこかな。
  • +極から指でたどっていくと、どこを通って-極にもどるかな。
  • 右のつなぎ方で明かりをつけるには、どこを直せばいいかな。

つまずきやすい点

  • 導線が乾電池にふれていれば光ると考え、+極と-極の両方につながっているかを見落とす子どもがいます。左の図で、両方の極からたどらせて確かめます。
  • 豆電球を通さずに+極と-極を導線だけでつなぐ(ショート回路)と、導線や乾電池が熱くなり危険です。図の輪には必ず豆電球が入っていることを確かめさせます。

ほかの学習とのつながり
