SCIENCE

小学校3年 理科の教材図版

小学校3年の理科の7単元・44点。単元から授業に合う図を選べます。

電気の通り道

豆電球が光るつなぎ方(小学校3年理科「電気の通り道」の図)
小学校3年理科

豆電球が光るつなぎ方

乾電池と豆電球を一つの輪につないだ場合と、導線の途中にすき間がある場合を比べる図です。

電気の通り道
電気を通す物・通さない物(小学校3年理科「電気の通り道」の図)
小学校3年理科

電気を通す物・通さない物

回路のすき間に物をはさんで豆電球の明かりがつくかを調べる方法と、電気を通す物(金属)・通さない物を材質とともに分けて示す図です。空きかんの、色がぬってある所とけずった所の違いも示します。

電気の通り道
豆電球の中の電気の通り道(小学校3年理科「電気の通り道」の図)
小学校3年理科

豆電球の中の電気の通り道

豆電球を断面で大きくし、ねじの部分と先の部分が中の導線とフィラメントでつながっている電気の通り道を示す図です。ソケットを使わずに光るつなぎ方と、2本ともねじの部分につないで光らないつなぎ方も比べます。

電気の通り道
かい中電灯の中の電気の通り道(小学校3年理科「電気の通り道」の図)
小学校3年理科

かい中電灯の中の電気の通り道

かい中電灯を縦に切った模式図で、スイッチを切ると金属の板の間にすき間ができ、入れるとつながって、乾電池・豆電球・金属の板・ばねが一つの輪になることを比べる図です。学んだ回路のきまりを身の回りの道具に当てはめます。

電気の通り道
明かりがつかないときの確かめ方(小学校3年理科「電気の通り道」の図)
小学校3年理科

明かりがつかないときの確かめ方

見た目はつながっているのに明かりがつかない回路の4か所(ゆるい豆電球・導線の先のビニール・極からはずれた導線・切れたフィラメント)を大きくし、どれも輪のどこかが切れていることと直し方を示す図です。

電気の通り道
電気を通す物と磁石につく物はちがう(小学校3年理科「電気の通り道」の図)
小学校3年理科

電気を通す物と磁石につく物はちがう

「電気を通す」と「磁石につく」の2つの輪を重ねて、鉄・銅・アルミニウム・紙・木・プラスチック・ガラスの物を分け直し、2つの性質がちがうことを示す図です。金属でも磁石につくのは鉄など一部だけであることを、1枚で比べられます。

電気の通り道

磁石の性質

磁石の極と引き合い・反発(小学校3年理科「磁石の性質」の図)
小学校3年理科

磁石の極と引き合い・反発

棒磁石の異なる極を向かい合わせた場合と、同じ極を向かい合わせた場合を比較する図です。

磁石の性質
磁石につけた鉄が磁石になる(小学校3年理科「磁石の性質」の図)
小学校3年理科

磁石につけた鉄が磁石になる

磁石につけた鉄くぎが、ほかのくぎを引きつけたり、方位磁針を近づけるとN極・S極を示したりして、磁石になることを示す図です。

磁石の性質
磁石の極は鉄を強く引きつける(小学校3年理科「磁石の性質」の図)
小学校3年理科

磁石の極は鉄を強く引きつける

棒磁石とU字形磁石を鉄のクリップの上から持ち上げたときのつき方を比べ、両はしにたくさんつき、真ん中や曲がった所にはほとんどつかないことから、鉄を強く引きつける所(極)が両はしにあることを示す図です。

磁石の性質
はなれていても引きつける磁石の力(小学校3年理科「磁石の性質」の図)
小学校3年理科

はなれていても引きつける磁石の力

糸をつけた鉄のクリップに磁石を近づけ、間のきょりを変えた場合と、間に紙・下じき・水を入れたコップをはさんだ場合を並べ、磁石の力がはなれていても間に物があってもはたらき、はなれるほど弱くなることを示す図です。

磁石の性質
自由に動ける磁石がさす向き(小学校3年理科「磁石の性質」の図)
小学校3年理科

自由に動ける磁石がさす向き

糸でつるした棒磁石、水にうかべた棒磁石、方位磁針を同じ向きから見て並べ、自由に動ける磁石はN極が北、S極が南で止まることと、はりも磁石であることを示す図です。方位磁針がなぜ北をさすのかを磁石の性質から考えます。

磁石の性質

風とゴムの力の働き

風の強さと車の動き(小学校3年理科「風とゴムの力の働き」の図)
小学校3年理科

風の強さと車の動き

同じ帆つきの車に弱い風と強い風を当て、進んだ距離を記録して比べる実験計画の図です。

風とゴムの力の働き
ゴムの伸ばし方と車の動き(小学校3年理科「風とゴムの力の働き」の図)
小学校3年理科

ゴムの伸ばし方と車の動き

ゴムを短く伸ばす場合と長く伸ばす場合で、同じ車が門の形の発射台から進む距離を記録する実験計画の図です。

風とゴムの力の働き
ゴムをのばす長さと進むきょりのグラフ(小学校3年理科「風とゴムの力の働き」の図)
小学校3年理科

ゴムをのばす長さと進むきょりのグラフ

ゴムをのばした長さと車が進んだきょりの例を棒グラフにして、4m先の的に止めるには何cmのばせばよいかを、横線とたどる矢印で予想する図です。実験の計画ではなく、結果の読み取りを示します。

風とゴムの力の働き
ゴムの手ごたえと車を動かす力(小学校3年理科「風とゴムの力の働き」の図)
小学校3年理科

ゴムの手ごたえと車を動かす力

ゴムを短く・長くのばす場面を並べ、もとにもどろうとする力を太さのちがう矢印で示して、手ごたえとその力が車を引っぱることをつなげる図です。実験の条件ではなく、条件と結果の間の力に注目します。

風とゴムの力の働き
風とゴムの力の大きさと動き方(小学校3年理科「風とゴムの力の働き」の図)
小学校3年理科

風とゴムの力の大きさと動き方

風の力とゴムの力の実験の結果を左右に並べ、中央の「力が大きいほど、物は大きく動く」にまとめて、かざぐるまやヨット、ゴムで動くおもちゃに当てはめる図です。2つの力のきまりを1枚で示します。

風とゴムの力の働き

光と音の性質

鏡で光の向きを変える(小学校3年理科「光と音の性質」の図)
小学校3年理科

鏡で光の向きを変える

直進する日光が鏡に当たって反射し、進む向きが変わる様子を示す模式図です。

光と音の性質

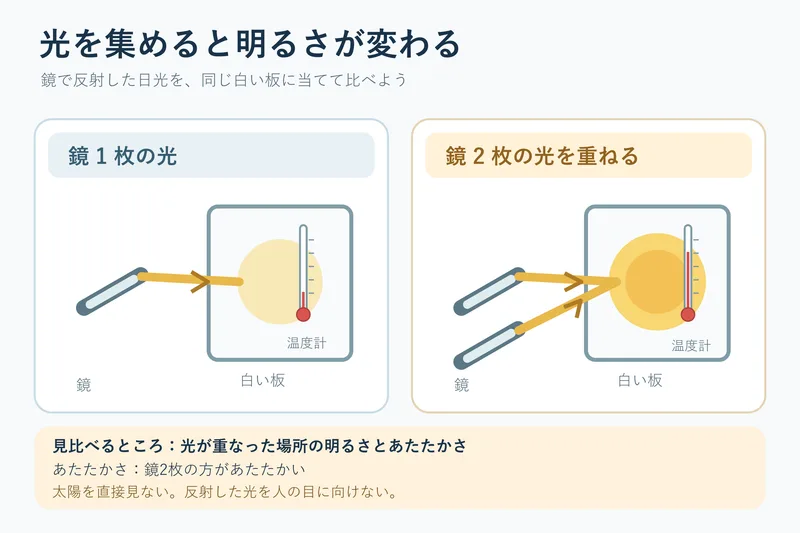

光を集めると明るさが変わる(小学校3年理科「光と音の性質」の図)
小学校3年理科

光を集めると明るさが変わる

一枚の鏡で日光を当てる場合と二枚の鏡の光を同じ場所に重ねる場合を、明るさとあたたかさ(温度計)で比べる図です。

光と音の性質

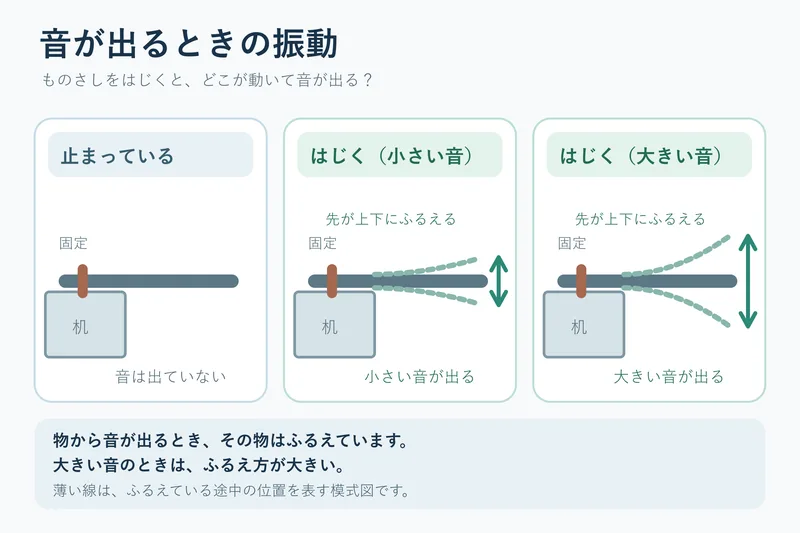

音が出るときの振動(小学校3年理科「光と音の性質」の図)
小学校3年理科

音が出るときの振動

固定したものさしが止まっているときと、はじいて小さい音・大きい音が出ているときを並べ、大きい音のほうがふるえ方が大きいことを示す図です。

光と音の性質
糸電話で音が伝わる(小学校3年理科「光と音の性質」の図)
小学校3年理科

糸電話で音が伝わる

糸電話で、糸をぴんと張ると声が伝わり、糸をつまんだり糸がたるんだりすると伝わりにくくなることを、糸のふるえと結び付けて示す図です。

光と音の性質
虫めがねで日光を集める(小学校3年理科「光と音の性質」の図)
小学校3年理科

虫めがねで日光を集める

虫めがねを上下に動かして黒い紙の上の明るい所の大きさを3段階に変え、明るい所を小さくするほど明るく、あたたかくなり、こげることもあることを、横から見た図と上から見た図で示す図です。安全の注意も入れています。

光と音の性質
音が出ている楽器のふるえ(小学校3年理科「光と音の性質」の図)
小学校3年理科

音が出ている楽器のふるえ

太鼓・トライアングル・輪ゴムのギターのふるえている所を丸い窓で拡大し、手でおさえるとふるえも音も止まることを上下に並べた導入の図です。ものさしで音の大小を比べる図の前に使えます。

光と音の性質

物と重さ

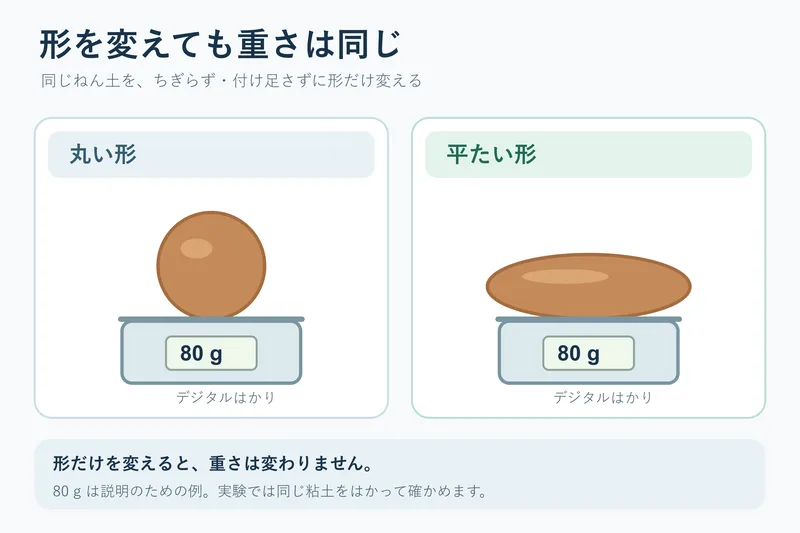

形を変えても重さは同じ(小学校3年理科「物と重さ」の図)
小学校3年理科

形を変えても重さは同じ

同じ粘土を丸い形から平たい形に変えても、はかりに表示される重さが同じことを示す図です。

物と重さ
体積が同じでも重さが違う(小学校3年理科「物と重さ」の図)
小学校3年理科

体積が同じでも重さが違う

同じ大きさ(体積)の木・粘土・アルミニウム・鉄の重さを同じはかりで比べ、物の種類によって重さが違うことを示す図です。重さの数値は説明のための例です。

物と重さ
体重計にのる姿勢と重さ(小学校3年理科「物と重さ」の図)
小学校3年理科

体重計にのる姿勢と重さ

同じ子が両足で立つ・かた足で立つ・しゃがむの3つのしせいで体重計にのっても表示が同じことを、はかる前の予想と並べて示す図です。ねん土の形を変えても重さが変わらないきまりと結びます。

物と重さ
重さが変わるとき・変わらないとき(小学校3年理科「物と重さ」の図)
小学校3年理科

重さが変わるとき・変わらないとき

同じねん土の形を変える横の列と、同じ大きさで物の種類を変える縦の列をL字形に並べ、重さが変わらないときと変わるときを1枚で比べる図です。形と体積の2つの実験の結果を、単元のまとめとして結びます。

物と重さ
同じ重さでくらべる物の大きさ(小学校3年理科「物と重さ」の図)
小学校3年理科

同じ重さでくらべる物の大きさ

100gにそろえた木・粘土・アルミニウム・鉄の立方体を同じ縮尺で並べ、体積をそろえると重さがちがうことと、重さをそろえると大きさがちがうことを対にして示す図です。数値は例です。

物と重さ

身の回りの生物

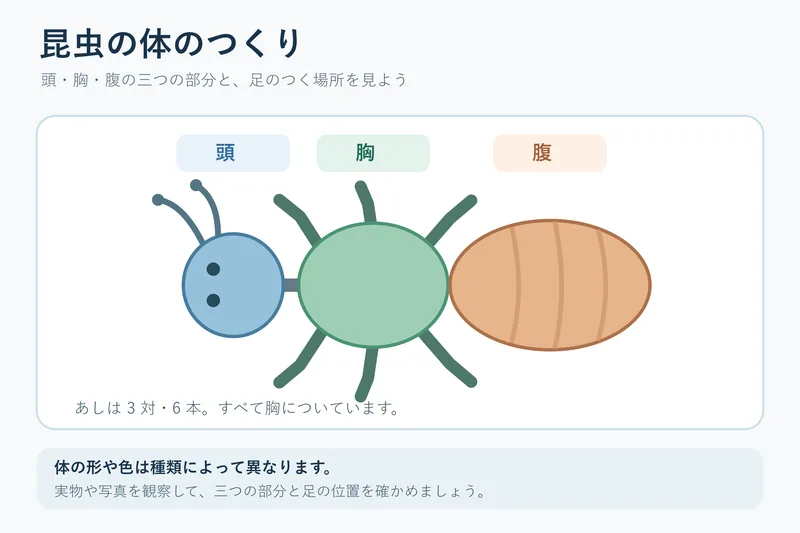

昆虫の体のつくり(小学校3年理科「身の回りの生物」の図)
小学校3年理科

昆虫の体のつくり

昆虫の体を頭・胸・腹の三つの部分に分け、六本の足が胸につくことを示す模式図です。

身の回りの生物

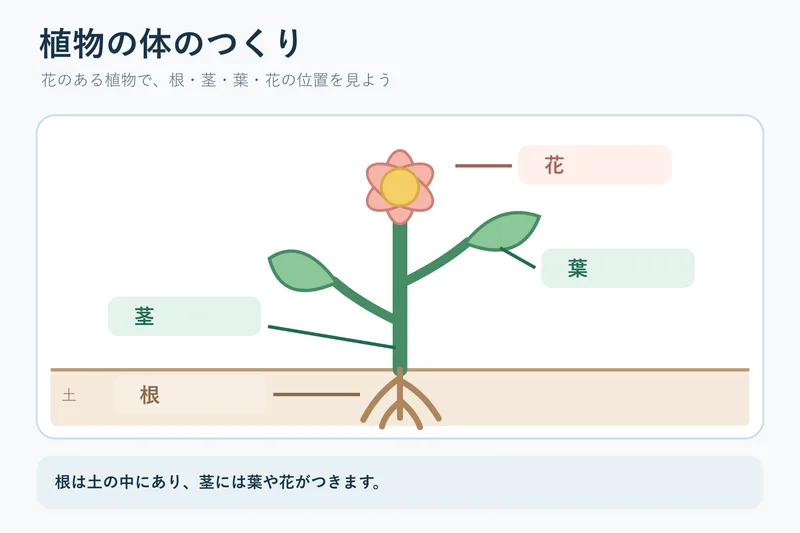

植物の体のつくり(小学校3年理科「身の回りの生物」の図)
小学校3年理科

植物の体のつくり

花のある植物を模式的に描き、根・茎・葉・花の位置を示す図です。

身の回りの生物
昆虫の育ち方(小学校3年理科「身の回りの生物」の図)
小学校3年理科

昆虫の育ち方

モンシロチョウ(卵・幼虫・さなぎ・成虫)とショウリョウバッタ(卵・幼虫・成虫)の育ち方を並べ、さなぎになる育ち方とならない育ち方を比べる図です。

身の回りの生物
植物の育ち方(小学校3年理科「身の回りの生物」の図)
小学校3年理科

植物の育ち方

ヒマワリを例に、たね・子葉・葉・花・実と育ち、実の中にたねができて、やがてかれるまでを、時間の順に並べた図です。

身の回りの生物
昆虫とそうでない生き物(小学校3年理科「身の回りの生物」の図)
小学校3年理科

昆虫とそうでない生き物

昆虫(アリ)・クモ・ダンゴムシを上から見た模式図で、体の分かれ方(頭・胸・腹の3つ、2つ、たくさんの節)とあしの数(6本・8本・14本)を比べ、昆虫を見分ける手がかりを示す図です。

身の回りの生物
生き物のすみかと食べ物(小学校3年理科「身の回りの生物」の図)
小学校3年理科

生き物のすみかと食べ物

モンシロチョウの幼虫とキャベツ、ショウリョウバッタと草むら、カブトムシとクヌギの樹液、アリと地面のように、昆虫が食べ物があり、かくれたりすんだりできる場所にいることを示す図です。

身の回りの生物
虫めがねの使い方と観察の記録(小学校3年理科「身の回りの生物」の図)
小学校3年理科

虫めがねの使い方と観察の記録

虫めがねを目に近づけて持ち、手に持てる物は物を、動かせない物は顔を前後に動かして見る使い方と、ほかの生き物と比べられる記録カードの見本(日付・天気・場所・スケッチ・大きさ・色・形・気づいたこと)を示す図です。

身の回りの生物
タンポポにも茎はある?見た目のちがう植物の体(小学校3年理科「身の回りの生物」の図)
小学校3年理科

タンポポにも茎はある?見た目のちがう植物の体

ヒマワリ・ホウセンカ・タンポポを同じ地面に並べて根・茎・葉を同じ色で分け、タンポポの地面の近くを大きくして、葉と花のじくが出るとても短い茎があることを示す図です。

身の回りの生物
頭・胸・腹についているもの(小学校3年理科「身の回りの生物」の図)
小学校3年理科

頭・胸・腹についているもの

バッタを横から見た図を頭・胸・腹の3つの帯で区切り、丸い窓で拡大して、頭の触角・目・口、胸のはねとあし、腹の節を示す図です。はねと後ろのあしのつけ根も胸にあることを確かめます。

身の回りの生物
昆虫のあしや口の形とくらし(小学校3年理科「身の回りの生物」の図)
小学校3年理科

昆虫のあしや口の形とくらし

バッタの後ろあし、カマキリの前あし、チョウの口を丸い窓で拡大し、その形が役立つ場面と矢印で結んで、体の形とくらしのつながりを示す発展の図です。共通の体のつくりを示す図の次に使えます。

身の回りの生物

太陽と地面の様子

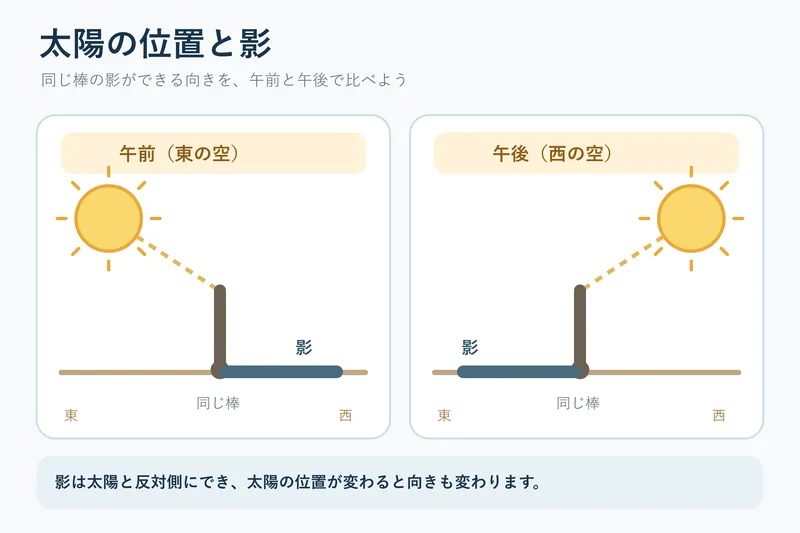

太陽の位置と影(小学校3年理科「太陽と地面の様子」の図)
小学校3年理科

太陽の位置と影

同じ棒の影が、午前と午後で太陽と反対側にできる様子を比べる模式図です。

太陽と地面の様子
日なたと日かげの地面(小学校3年理科「太陽と地面の様子」の図)
小学校3年理科

日なたと日かげの地面

日なたと日かげの地面を、明るさ・あたたかさ・しめりけで比べ、午前9時と正午の地面の温度の例を温度計で示す図です。地面の温度のはかり方も示します。温度は説明のための例です。

太陽と地面の様子
太陽の1日の動きと影の向き(小学校3年理科「太陽と地面の様子」の図)
小学校3年理科

太陽の1日の動きと影の向き

南を向いて見た空で太陽(9時・12時・15時)が東から南を通って西へ動く様子と、真上から見た地面の記録で棒の影が西から北を通って東へ動く様子を、東西の向きをそろえて上下に対応させた図です。

太陽と地面の様子
方位磁針で方位を調べる(小学校3年理科「太陽と地面の様子」の図)
小学校3年理科

方位磁針で方位を調べる

方位磁針で方位を調べる手順(水平に持つ・はりが止まるまで待つ・文字ばんの「北」をはりの先に合わせる・方位を読む)と、かたむける・磁石や鉄の近く・止まる前に読む、の3つのよくない例を示す図です。

太陽と地面の様子
校舎の日かげの動きと花だんの場所(小学校3年理科「太陽と地面の様子」の図)
小学校3年理科

校舎の日かげの動きと花だんの場所

校舎を真上から見た図に9時・12時・15時の日かげを重ね、日かげが西→北→東へ動くことを示す図です。花だんの候補A・B・Cを置き、棒の影のきまりを建物の日かげに当てはめて、日光が長く当たる場所を考えさせます。

太陽と地面の様子
かげふみ遊びで見つける影のきまり(小学校3年理科「太陽と地面の様子」の図)
小学校3年理科

かげふみ遊びで見つける影のきまり

校庭のかげふみ遊びの場面で、子ども・旗ざお・木・鉄棒の影の先に矢印を付け、同じ時こくにはどの影も太陽と反対の同じ向きにのびることに気づかせる図です。棒の影を時間で比べる図の前に使えます。

太陽と地面の様子
