ゴムの伸ばし方と車の動き(小学校3年理科「風とゴムの力の働き」の図)

横にして見てください。2本の指で拡大できます。

ゴムの伸ばし方と車の動き(小学校3年理科「風とゴムの力の働き」の図)

素材について

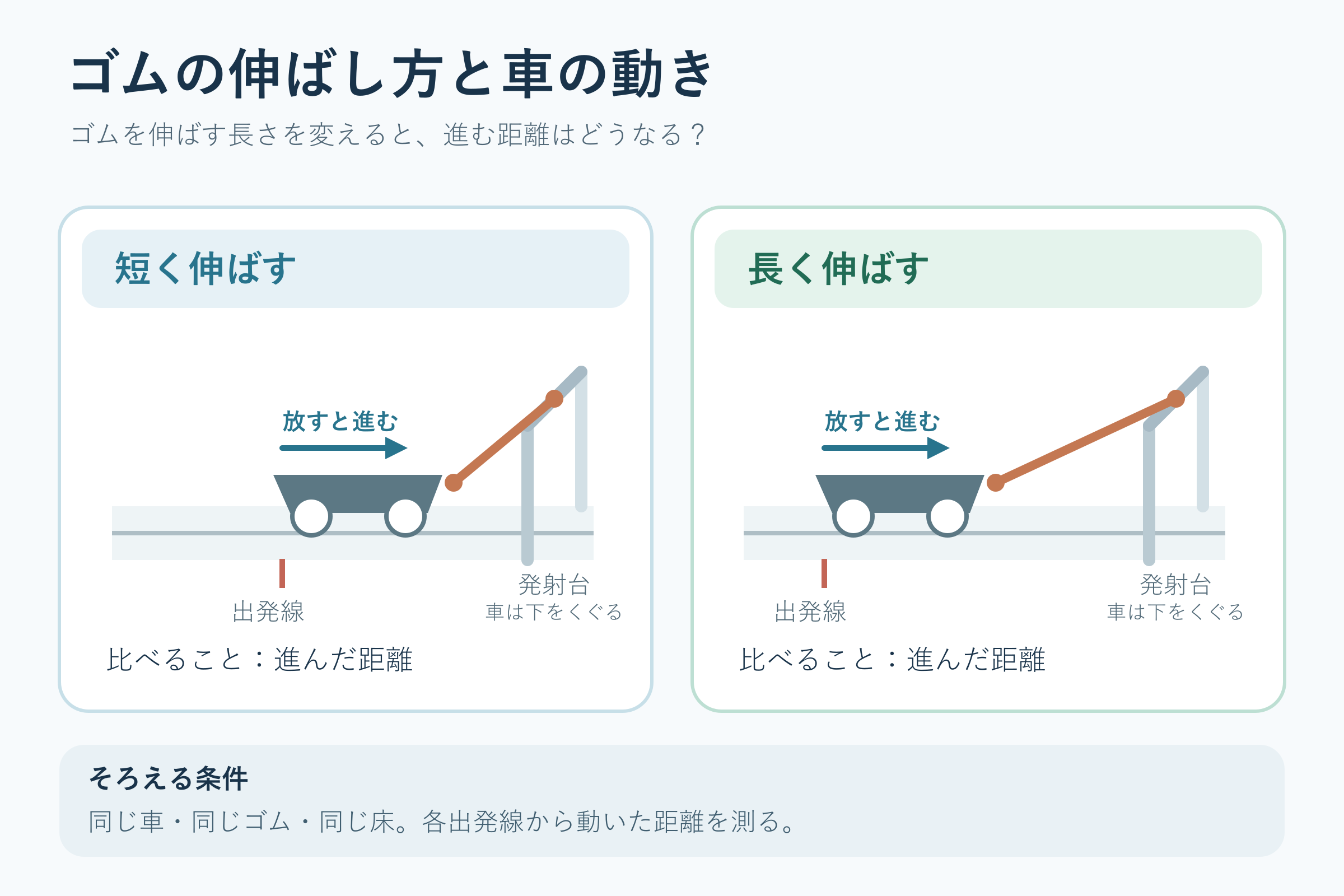

ゴムを短く伸ばす場合と長く伸ばす場合で、同じ車が門の形の発射台から進む距離を記録する実験計画の図です。

小学校3年理科「風とゴムの力の働き」の授業や調べ学習で使える図です。スライドに入れたり、児童生徒の端末に配ったりして使えます。予習・復習の資料にもなります。入れ方は授業での使い方をご覧ください。

図の見方

  • 左(短く伸ばす)と右(長く伸ばす)では、車・ゴム・床は同じで、違うのはゴムを伸ばす長さだけです。
  • ゴムは門の形の「発射台」の横木にかけ、車は発射台の下をくぐって進みます。横から見た図なので、奥の柱はうすく描いてあります。
  • 出発線は左右の場面で別々に描いてあります。長く伸ばす右は、出発位置が発射台から遠くなるためです。距離は、それぞれの出発線から動いた距離を測ります。
  • 「放すと進む」の矢印は車の進む向きです。図のゴムの長さは実測値ではなく、結果も描いていません。

授業での使い方

ゴムの伸びだけを変える条件を確認し、車の出発位置から進んだ距離を測って比べる際に使います。

ゴムで車を動かす活動のあと、ゴムの伸ばし方を変えると進み方がどう変わるかを予想させ、実験を計画する場面で見せます。伸ばす長さを定規で測って決め、各出発線から進んだ距離を測る手順を図で確かめます。結果を記録したら図に戻り、変えた条件は一つだけだったかを振り返ります。

発問の例

  • 左と右で、同じにしているものは何かな。
  • ゴムを長く伸ばすと、車が進むきょりはどうなると思うかな。
  • 出発線が左と右でちがうのは、どうしてかな。

つまずきやすい点

  • 距離は発射台からではなく、それぞれの出発線から測ります。測りはじめの位置がずれやすいので、出発線に印をつけさせます。
  • 図のゴムの長さは実測値ではありません。実験では伸ばす長さを定規で測り、決めた長さにそろえます。車・ゴム・床がそろっているかも、実験の前に確かめます。

ほかの学習とのつながり

同じ単元の「風の強さと車の動き」では、動かす力を風に変えて、同じように条件を一つだけ変えて調べます。物を引っぱると伸びるという見方は、中1の「ばねの伸びと力」で、加える力と伸びの関係を比例のグラフにまとめる学習につながります。小5の「電磁石の強さ」では、巻き数だけを変えて強さを比べます。
