太陽の位置と影(小学校3年理科「太陽と地面の様子」の図)

横にして見てください。2本の指で拡大できます。

太陽の位置と影(小学校3年理科「太陽と地面の様子」の図)

素材について

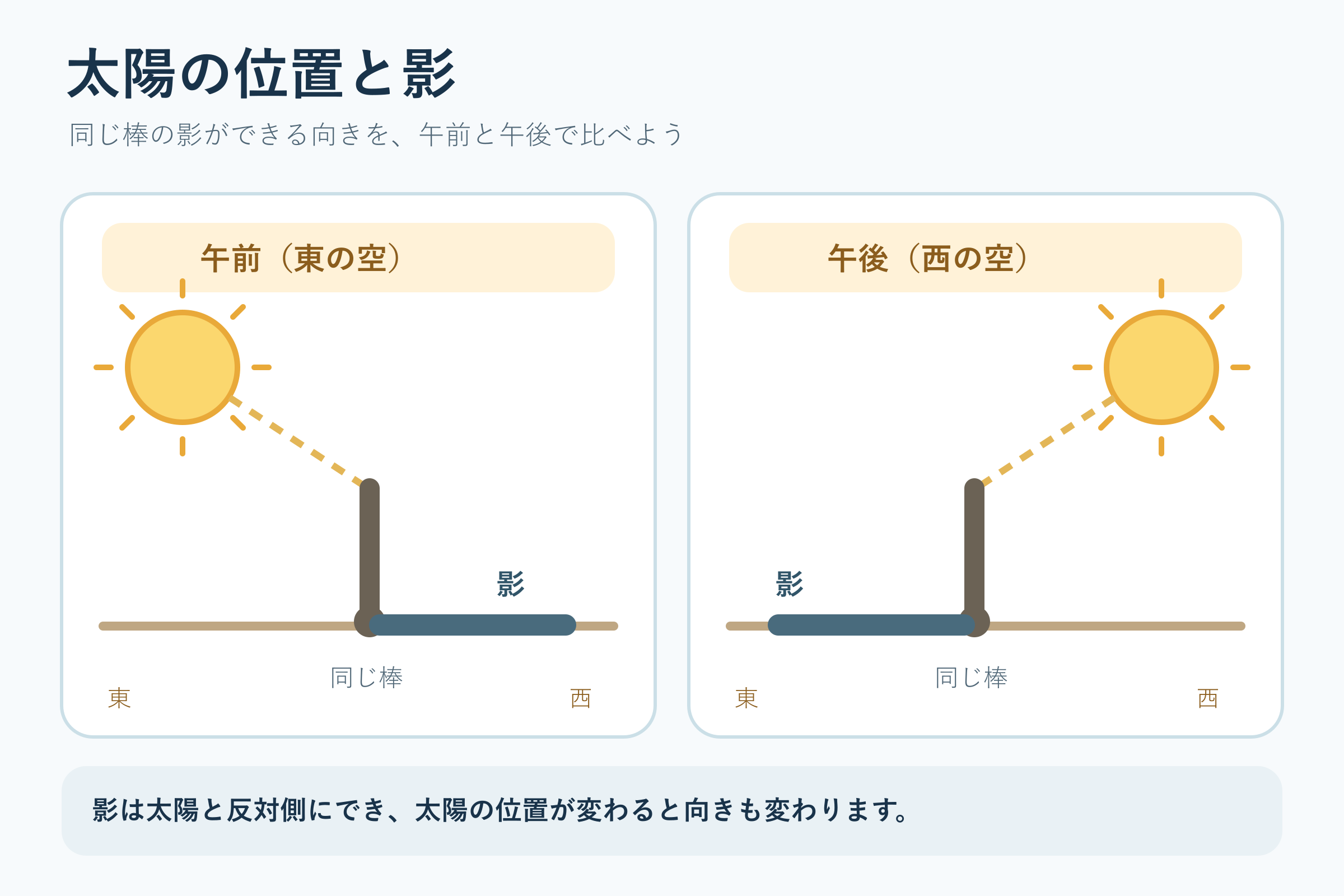

同じ棒の影が、午前と午後で太陽と反対側にできる様子を比べる模式図です。

小学校3年理科「太陽と地面の様子」の授業や調べ学習で使える図です。スライドに入れたり、児童生徒の端末に配ったりして使えます。予習・復習の資料にもなります。入れ方は授業での使い方をご覧ください。

図の見方

  • 左(午前)と右(午後)の枠は、棒・地面・太陽の大きさが同じで、変わるのは太陽の位置と影の向きだけです。
  • 東と西の字は両方の枠の下にあり、どちらも左が東、右が西です。午前は太陽が左(東)側、午後は右(西)側にあります。
  • 太陽から棒の先へ点線が引いてあり、影は棒をはさんで太陽と反対側にのびます。午前の影は右(西)、午後の影は左(東)です。
  • 南を向いて見た模式図です。太陽の高さも影の長さも左右で同じに描いてあり、時刻による変化は表していません。

授業での使い方

固定した物の影を時間をおいて観察し、太陽の位置と影の向きの関係を考える際に使います。

校庭に立てた棒の影を、場所を動かさずに午前と午後に調べたあとで見せます。子どもの記録を図の左右の枠に重ね、影の向きから太陽がどちら側にあったかを予想させてから、点線をたどって確かめます。まとめでは、下の文を声に出して読み、影から太陽の位置を言い当てる活動につなげます。

発問の例

  • 左と右で、同じところとちがうところはどこかな。
  • 午前のかげは、ぼうからどっちにのびているかな。
  • かげが東にのびているとき、太陽は東と西のどちらにあるかな。

つまずきやすい点

  • 影を太陽と同じ側に描く子どもがいます。点線が太陽から棒の先へ向かうことを指さし、光がさえぎられた側に影ができることを確かめます。
  • 影の向きを比べるには、棒の場所を動かさないことが条件です。図の「同じ棒」の表示に合わせ、観察でも同じ場所で調べます。
  • 太陽の位置を調べる活動でも、太陽を直接見てはいけません。見るときは遮光板を使い、影の向きから太陽のある側を考えさせます。

ほかの学習とのつながり

同じ単元の「日なたと日かげの地面」では、影のできる日かげと日なたの地面を、あたたかさやしめりけで比べます。小4の「月の形と見える位置」「星の位置の変化」では、月や星が南の空を東から西へ動くことを調べ、中3の「太陽や星の日周・年周運動」で太陽の1日の動きを地球の自転と結び付けます。
