閉じ込めた空気と水の圧縮

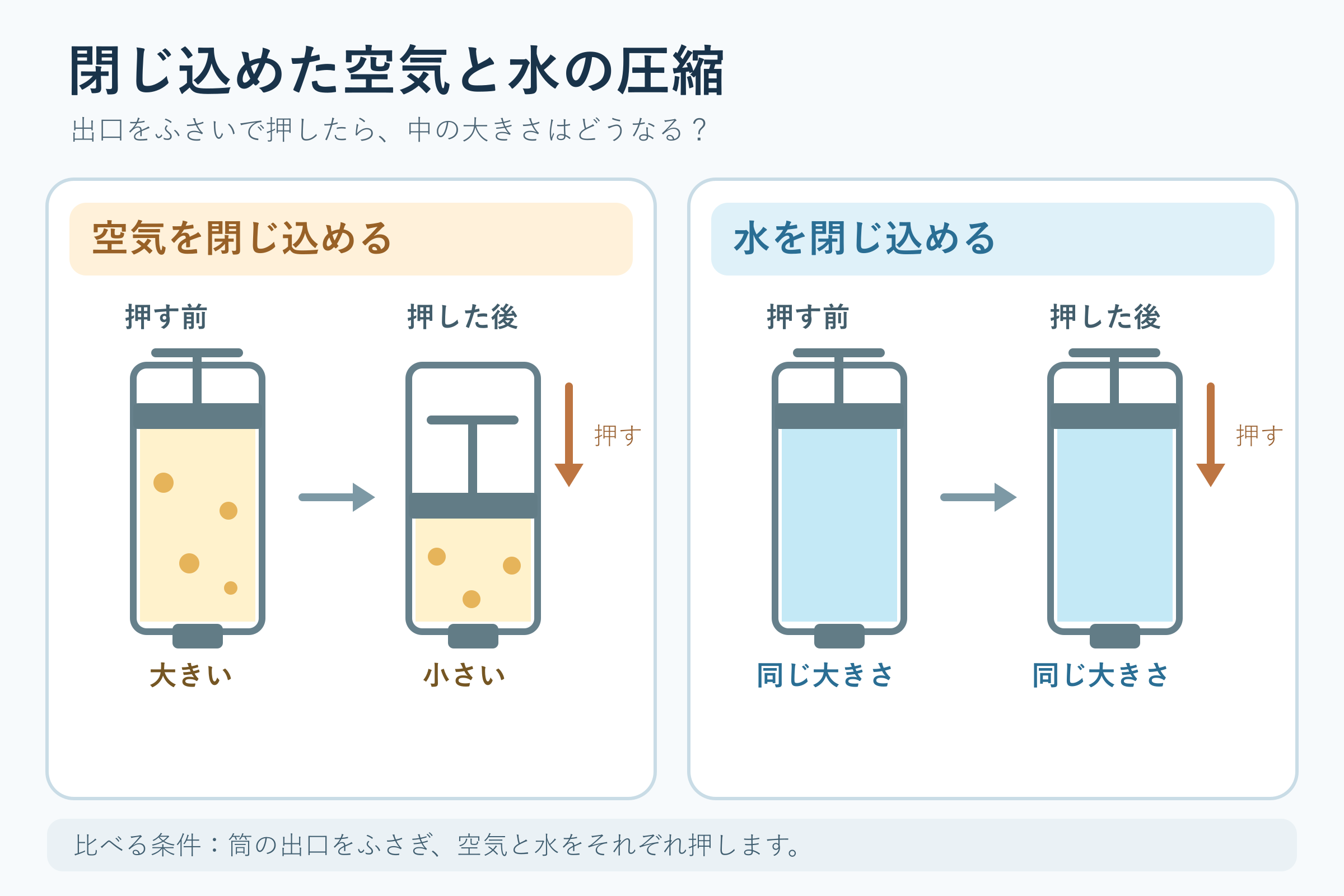

閉じ込めた空気と水の圧縮(小学校4年理科「空気と水の性質」の図)

横にして見てください。2本の指で拡大できます。

閉じ込めた空気と水の圧縮(小学校4年理科「空気と水の性質」の図)

素材について

出口をふさいだ筒の中の空気と水を押したとき、体積が変わるかを比べる図です。

小学校4年理科「空気と水の性質」の授業や調べ学習で使える図です。スライドに入れたり、児童生徒の端末に配ったりして使えます。予習・復習の資料にもなります。入れ方は授業での使い方をご覧ください。

図の見方

  • 左の「空気を閉じ込める」と右の「水を閉じ込める」は、同じ形の筒で、出口をふさいで押す条件をそろえています。
  • それぞれ「押す前」と「押した後」の2コマで、「押す」の矢印は、ピストンを下へ押す向きを表します。
  • 空気は、押した後に中の部分が「大きい」から「小さい」へ変わり、ピストンが下がっています。
  • 水は、押す前も押した後も「同じ大きさ」で、ピストンの位置は変わりません。
  • 水がまったく変形しないという意味ではなく、小学校の実験で圧し縮められないことを示す模式図です。

授業での使い方

同じように押したとき、空気は圧し縮められるが水は圧し縮められないことを予想・説明する際に使います。

導入で、出口をふさいだ筒(注射器など)を見せ、「押したら中はどうなるか」を空気と水のそれぞれで予想させます。展開では、実験の結果を図の4コマと見比べながら、空気と水の違いを整理します。まとめでは、空気は圧し縮められるが水は圧し縮められないことを、図の「大きい」「小さい」「同じ大きさ」を使って説明させます。

発問の例

  • 空気を入れたつつを押すと、中の大きさはどうなるかな。
  • 水を入れたつつを押すと、ピストンはどこまで下がるかな。
  • 空気と水で、結果がちがったのはどうしてだと思うかな。

つまずきやすい点

  • 水の「同じ大きさ」を、「少しも変わらない」と言い切らないようにします。手で押したときの手ごたえで圧し縮められないと確かめる、という言い方にそろえます。
  • 水を入れた筒に空気が残っていると、ピストンが下がって水も縮んだように見えます。実験では、筒に空気が入らないように水を入れます。

ほかの学習とのつながり

小4の「空気の温度と体積」では、閉じ込めた空気が温度によっても体積を変えることを、瓶と風船で調べます。「空気・水・金属の体積の変わり方くらべ」と合わせると、空気・水・金属の体積の変わり方を、押す場合と温度を変える場合の両方から比べられます。
