小学校4年 理科の教材図版

小学校4年の理科の8単元・41点。単元から授業に合う図を選べます。

天気の様子

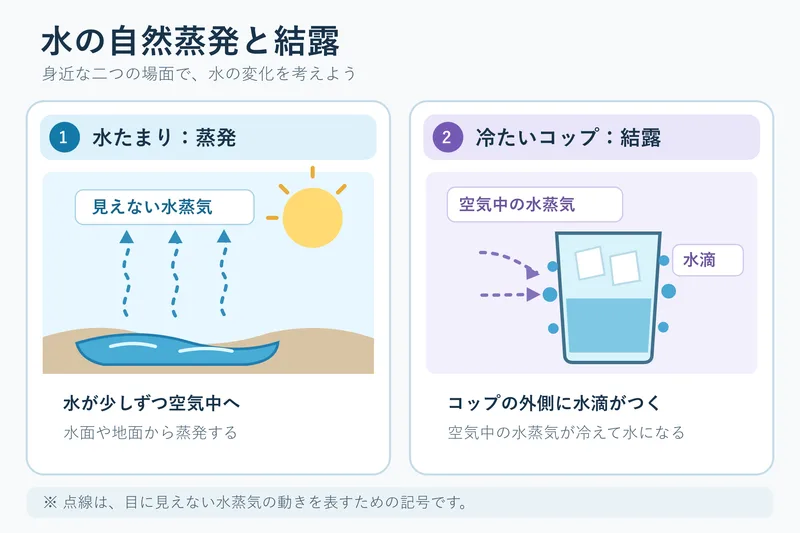

水の自然蒸発と結露(小学校4年理科「天気の様子」の図)
小学校4年理科

水の自然蒸発と結露

水たまりの水が蒸発する様子と、冷えたコップの外側に水滴がつく結露を対比した図です。

天気の様子

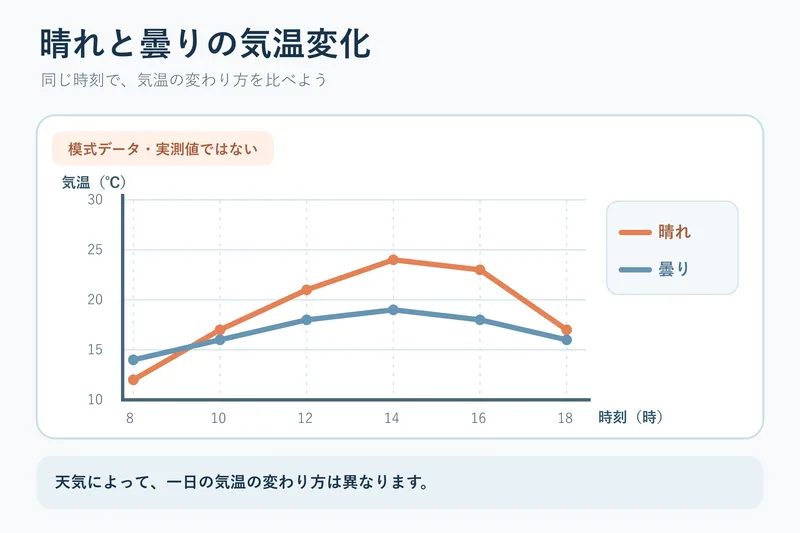

晴れと曇りの気温変化(小学校4年理科「天気の様子」の図)
小学校4年理科

晴れと曇りの気温変化

晴れの日と曇りの日の気温の変わり方を比べる模式グラフです。数値は説明用の例で、実測値ではありません。

天気の様子
水は空気中へ出ていくか(おおいをした容器)(小学校4年理科「天気の様子」の図)
小学校4年理科

水は空気中へ出ていくか(おおいをした容器)

同じ量の水を入れた2つの入れ物を、おおいをしない・するで比べ、数日後にAは水面が下がり、Bは水面がほとんど変わらずおおいの内側に水滴がつく様子から、水が水蒸気になって空気中へ出ていくことを確かめる図です。

天気の様子
気温のはかり方と温度計の読み方(小学校4年理科「天気の様子」の図)
小学校4年理科

気温のはかり方と温度計の読み方

気温をはかる場所と高さ(風通しのよい所・地面から1.2〜1.5m・日光をおおう・百葉箱)と、温度計を真横から読む読み方を、よくない例とその理由とともに示す図です。地面の温度とのはかり方のちがいも示します。

天気の様子
身の回りの蒸発と結露(小学校4年理科「天気の様子」の図)
小学校4年理科

身の回りの蒸発と結露

洗たく物やぬれた校庭がかわく場面(蒸発)と、窓ガラスのくもり・冷やしたペットボトルの水てき・鏡のくもり(結露)を、真ん中の「目に見えない水蒸気」に向かう矢印と出ていく矢印で整理した図です。

天気の様子

空気と水の性質

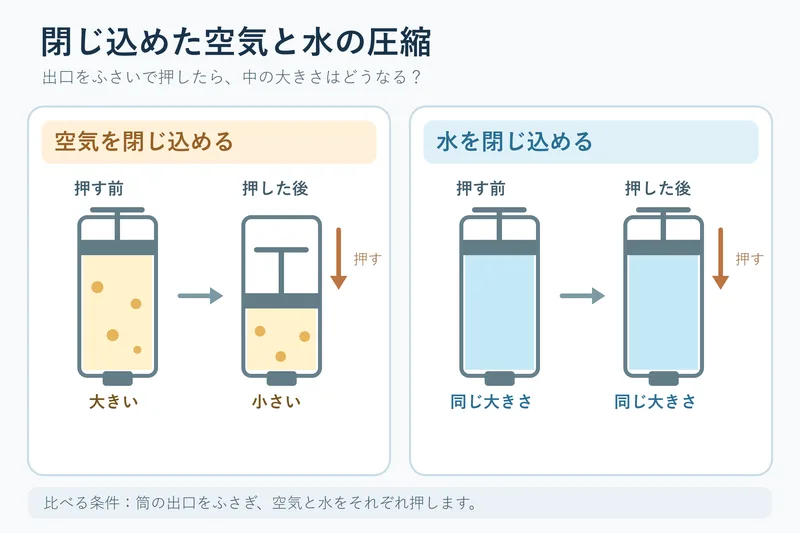

閉じ込めた空気と水の圧縮(小学校4年理科「空気と水の性質」の図)
小学校4年理科

閉じ込めた空気と水の圧縮

出口をふさいだ筒の中の空気と水を押したとき、体積が変わるかを比べる図です。

空気と水の性質
空気でっぽうの前玉が飛ぶわけ(小学校4年理科「空気と水の性質」の図)
小学校4年理科

空気でっぽうの前玉が飛ぶわけ

空気でっぽうの筒を横から見た断面を3コマで並べ、おし棒で後玉をおしこむと間の空気がおし縮められ、もとにもどろうとしておし返す力で前玉が飛ぶしくみを示す図です。後玉と前玉がふれていないことも示します。

空気と水の性質
おし縮めた空気の体積と手ごたえ(小学校4年理科「空気と水の性質」の図)
小学校4年理科

おし縮めた空気の体積と手ごたえ

先をふさいだ注射器の空気を、おす前・少しおす・強くおす・手をはなすの4段階で並べ、体積の目もりと手ごたえの矢印を対応させて、体積が小さくなるほどおし返す力が大きくなり、手をはなすともとにもどることを示す図です。

空気と水の性質
水と空気をいっしょに閉じこめて押す実験(小学校4年理科「空気と水の性質」の図)
小学校4年理科

水と空気をいっしょに閉じこめて押す実験

先をふさいだ注射器に水と空気を半分ずつ閉じこめておす前とおした後を並べ、空気の部分だけが短くなり、水の部分の長さは変わらないことを目もりと点線で示す図です。別々におし比べた結果を、組み合わせた条件で予想させます。

空気と水の性質

金属,水,空気と温度

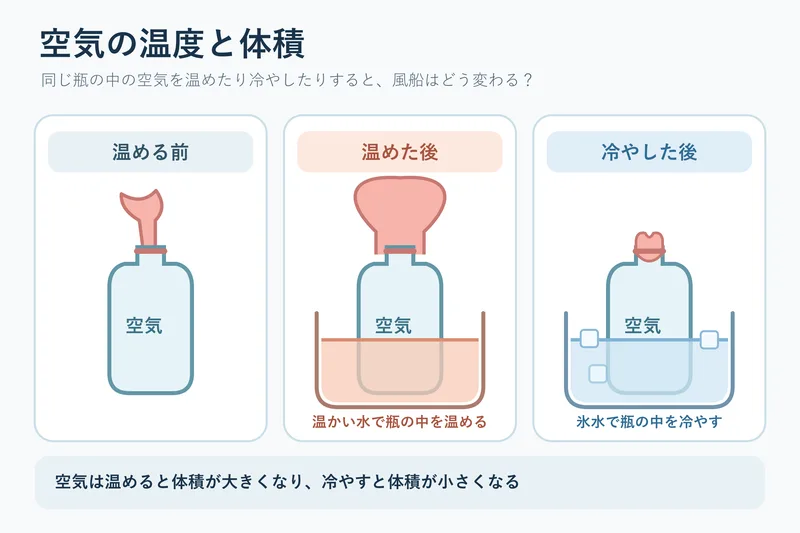

空気の温度と体積(小学校4年理科「金属,水,空気と温度」の図)
小学校4年理科

空気の温度と体積

瓶に付けた風船を用いて、瓶の中の空気を温める前・温めた後・冷やした後の体積の違い(温めるとふくらみ、冷やすとしぼむ)を示す模式図です。

金属,水,空気と温度

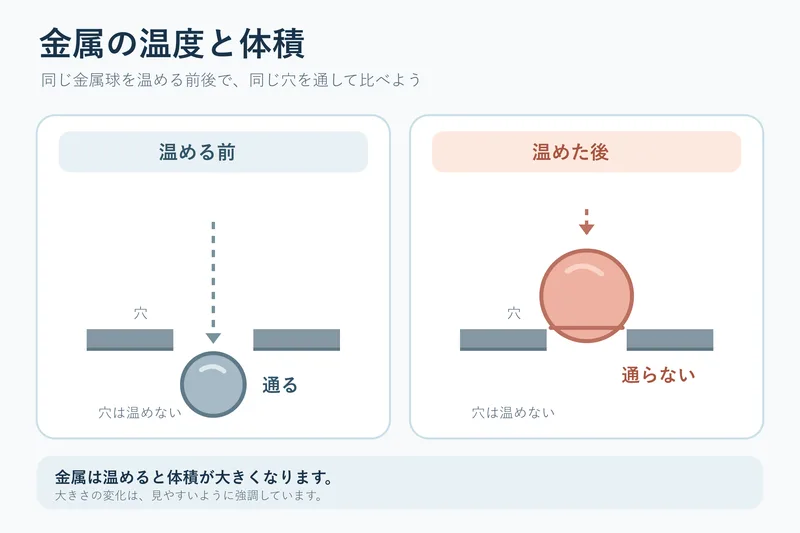

金属の温度と体積(小学校4年理科「金属,水,空気と温度」の図)
小学校4年理科

金属の温度と体積

同じ金属球を温める前後で、同じ大きさの穴を通れるか比べる模式図です。

金属,水,空気と温度

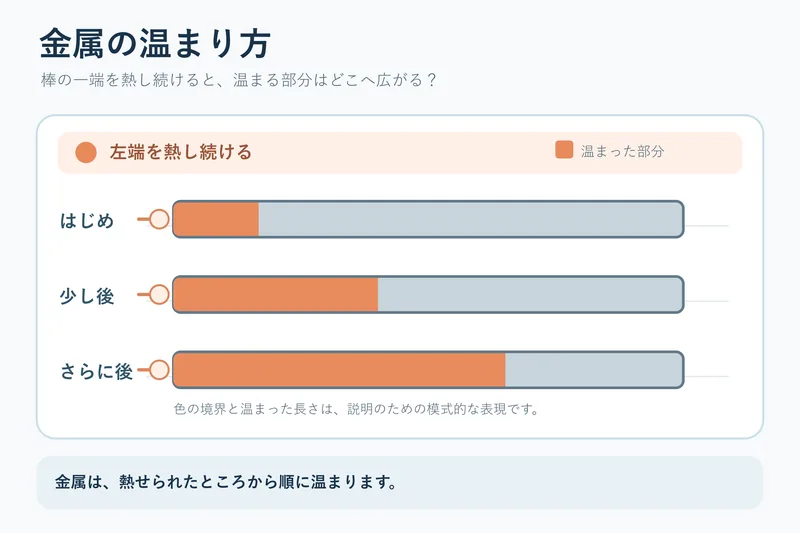

金属の温まり方(小学校4年理科「金属,水,空気と温度」の図)
小学校4年理科

金属の温まり方

金属の棒の一端を熱したとき、温まる部分が順に広がる様子を時間順に示す模式図です。

金属,水,空気と温度

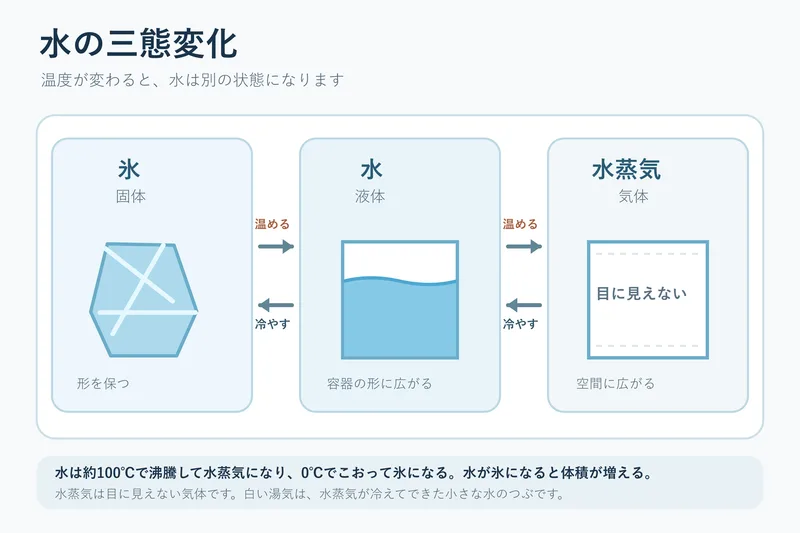

水の三態変化(小学校4年理科「金属,水,空気と温度」の図)
小学校4年理科

水の三態変化

氷・水・水蒸気の三つの状態と、温める・冷やすときの変化をつなぐ図です。

金属,水,空気と温度
水と空気の温まり方(小学校4年理科「金属,水,空気と温度」の図)
小学校4年理科

水と空気の温まり方

水の底の一部を熱したときと、部屋をストーブで温めたときに、温められた水や空気が上へ動いて全体が温まる様子を、金属の温まり方とくらべて示す図です。温度は説明のための例です。

金属,水,空気と温度
水を熱したときの温度の変化(小学校4年理科「金属,水,空気と温度」の図)
小学校4年理科

水を熱したときの温度の変化

水を熱した時間と温度の関係をグラフで示し、およそ100℃でわき立つ(沸騰する)と温度が上がらなくなることと、出てくる泡は水蒸気であること、湯気は水蒸気が冷えた小さな水の粒であることを示す図です。

金属,水,空気と温度
空気・水・金属の体積の変わり方くらべ(小学校4年理科「金属,水,空気と温度」の図)
小学校4年理科

空気・水・金属の体積の変わり方くらべ

空気・水・金属を温めたり冷やしたりしたときの体積の変わり方を並べ、どれも温めると体積が大きくなり冷やすと小さくなることと、変わり方は空気がいちばん大きく金属はとても小さいことを比べる図です。

金属,水,空気と温度
加熱器具を安全に使う(実験用ガスコンロ)(小学校4年理科「金属,水,空気と温度」の図)
小学校4年理科

加熱器具を安全に使う(実験用ガスコンロ)

実験用ガスコンロを使う順番(置く場所・ボンベの取りつけ・ほのおの調節・冷めるまでさわらない)と、保護めがね・立って実験する・横から見る、のよい例とよくない例を、そのわけとともに示す図です。

金属,水,空気と温度
水を冷やしたときの温度と体積(小学校4年理科「金属,水,空気と温度」の図)
小学校4年理科

水を冷やしたときの温度と体積

水を入れた試験管を氷と食塩で冷やす実験、0℃でこおり始めて全部こおるまで温度が変わらない模式グラフ、こおると氷の面が水面の印より上がる試験管を並べ、冷やす向きの温度と体積の変化を示す図です。

金属,水,空気と温度
金属の板の温まり方(切りこみがあると)(小学校4年理科「金属,水,空気と温度」の図)
小学校4年理科

金属の板の温まり方(切りこみがあると)

金属の板のかどを熱したとき、色が変わる順を1〜3の帯で示し、切りこみのない板ではどの向きにも順に広がり、切りこみのある板では切りこみを回りこんで伝わることを比べる図です。熱した所に近いのに温まるのがおそい所も示します。

金属,水,空気と温度
温度で体積が変わることを使う身の回り(小学校4年理科「金属,水,空気と温度」の図)
小学校4年理科

温度で体積が変わることを使う身の回り

線路のつなぎ目のすき間、へこんだピンポン玉、温度計の液を、温度が低いときと高いときで並べ、温めると体積が大きくなるきまりを身の回りに当てはめる図です。実験の結果ではなく、生活の中のしくみを考えます。

金属,水,空気と温度

電流の働き

電流の向きとモーターの回る向き(小学校4年理科「電流の働き」の図)
小学校4年理科

電流の向きとモーターの回る向き

電気の流れ方についての2つの考えと、乾電池の向きだけを反対にした2つの回路を並べ、簡易検流計の針とモーターの回る向きが反対になることから、電流には向きがあり+極から-極へ流れることを示す図です。

電流の働き
簡易検流計の使い方(小学校4年理科「電流の働き」の図)
小学校4年理科

簡易検流計の使い方

乾電池・簡易検流計・モーターを一つの輪につなぐつなぎ方と使う順番、はりのふれる向きで電流の向きを、ふれの大きさで電流の大きさを読む方法と、乾電池と検流計だけをつなぐよくない例を示す図です。

電流の働き

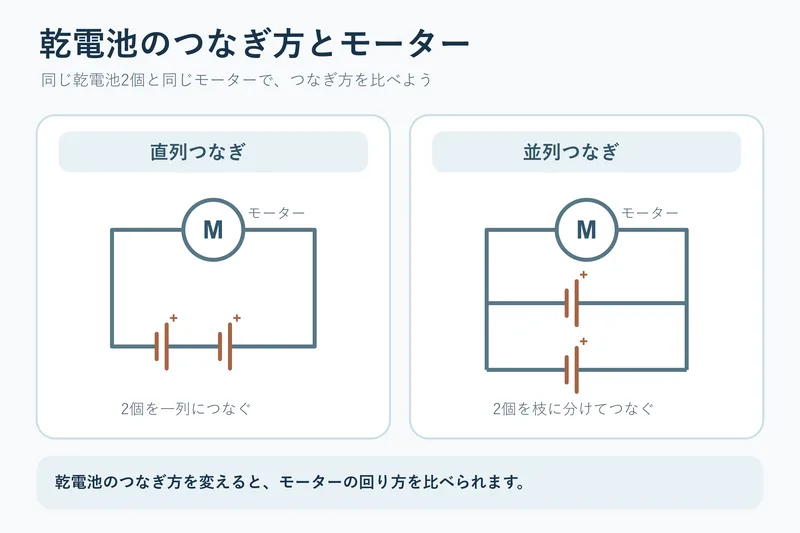

見た目の並びと電気の通り道(直列と並列)(小学校4年理科「電流の働き」の図)
小学校4年理科

見た目の並びと電気の通り道(直列と並列)

乾電池2個とモーターの回路を、一列に並んだ見た目と横に並んだ見た目で2組ずつ示し、+極から通り道をたどって直列つなぎと並列つなぎを見分ける図です。典型的な配置ではなく、見た目にまどわされない見分け方を示します。

電流の働き

人の体のつくりと運動

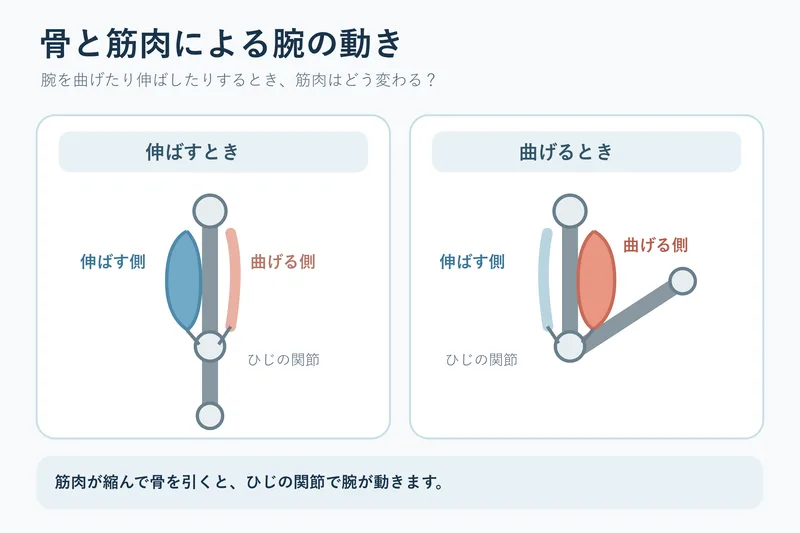

骨と筋肉による腕の動き(小学校4年理科「人の体のつくりと運動」の図)
小学校4年理科

骨と筋肉による腕の動き

腕を伸ばすときと曲げるときで、ひじの骨と反対側の筋肉の働きを比べる模式図です。

人の体のつくりと運動
全身の骨と関節(小学校4年理科「人の体のつくりと運動」の図)
小学校4年理科

全身の骨と関節

人の全身の主な骨と、肩・ひじ・手首・足のつけ根・ひざ・足首などの関節の位置を示し、体が曲がるのは関節の所であることと、頭・胸の骨が体の中を守り、背骨が体を支えることを示す図です。

人の体のつくりと運動
人とウサギの骨と関節(小学校4年理科「人の体のつくりと運動」の図)
小学校4年理科

人とウサギの骨と関節

人とウサギの骨格を横から見た図で並べ、同じ番号で対応する関節を示し、下の段でひざを曲げる様子を比べて、骨と筋肉と関節で体を動かすしくみが共通していることを示す図です。ほかの動物との比べに広げます。

人の体のつくりと運動

季節と生物

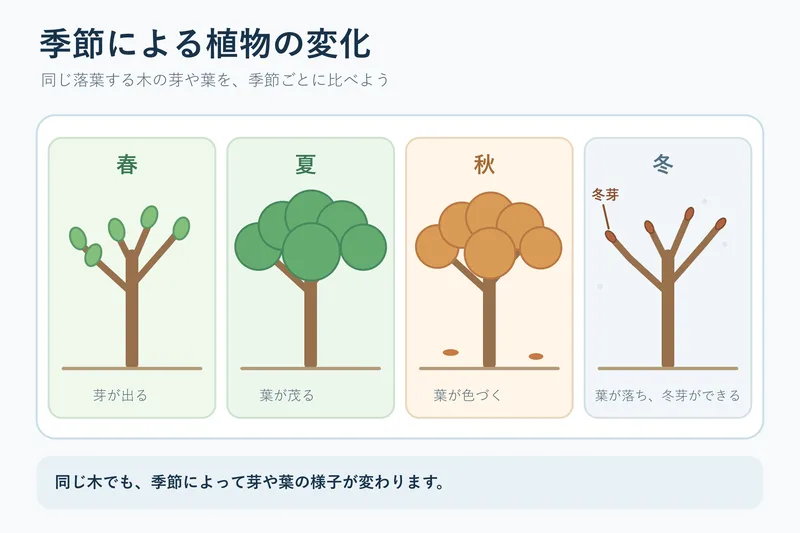

季節による植物の変化(小学校4年理科「季節と生物」の図)
小学校4年理科

季節による植物の変化

同じ落葉する木の芽や葉の様子を、春・夏・秋・冬(冬は葉が落ち、冬芽ができる)で並べて比べる模式図です。

季節と生物
季節と動物の活動(小学校4年理科「季節と生物」の図)
小学校4年理科

季節と動物の活動

ツバメ・オオカマキリ・ヒキガエルの春・夏・秋・冬の様子を、気温の例とともに並べ、あたたかい季節と寒い季節で動物の活動がちがうことを示す図です。

季節と生物
植物の冬のこし方くらべ(小学校4年理科「季節と生物」の図)
小学校4年理科

植物の冬のこし方くらべ

サクラ(冬芽)・ヘチマ(実の中の種子)・タンポポ(地面に広げた葉)の冬のすがたを、秋・冬・春の3列で並べ、植物によって冬のこし方がちがうことと、冬のすがたが春の成長につながることを示す図です。

季節と生物
気温とヘチマの育ち方(小学校4年理科「季節と生物」の図)
小学校4年理科

気温とヘチマの育ち方

気温の折れ線と、1週間に茎がのびた長さの棒を同じ月の軸で重ね、上にヘチマの様子を並べて、暖かい季節によく育ち、寒くなるとのびなくなることをグラフから読む図です。数値は説明のための例です。

季節と生物
春の校庭で見つける季節のしるし(小学校4年理科「季節と生物」の図)
小学校4年理科

春の校庭で見つける季節のしるし

同じ校庭の一角を同じ構図で冬と春に描き、サクラの花・ツバメ・チョウ・オタマジャクシに印を付けて、変化に気づかせる導入の図です。3種の動物の四季を整理する図の前に使えます。気温は例です。

季節と生物

雨水の行方と地面の様子

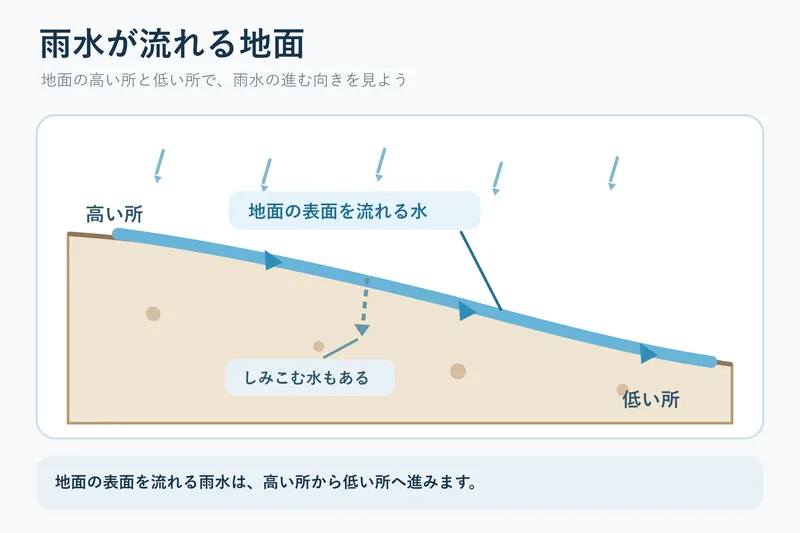

雨水が流れる地面(小学校4年理科「雨水の行方と地面の様子」の図)
小学校4年理科

雨水が流れる地面

傾いた地面の表面を、雨水が高い所から低い所へ流れる様子を示す断面図です。

雨水の行方と地面の様子
土の粒の大きさと水のしみ込み方(小学校4年理科「雨水の行方と地面の様子」の図)
小学校4年理科

土の粒の大きさと水のしみ込み方

校庭の土と砂場の砂に同じ量の水を注ぎ、しみ込む速さをくらべる実験と、虫めがねで見た粒の大きさのちがい、水たまりができやすい所を示す図です。

雨水の行方と地面の様子
雨水のゆくえ(流れる・しみこむ・蒸発する)(小学校4年理科「雨水の行方と地面の様子」の図)
小学校4年理科

雨水のゆくえ(流れる・しみこむ・蒸発する)

校庭の断面1枚に、ふった雨水が①高い所から低い所へ流れる、②地面にしみこむ(砂場はよく、かたい土はしみこみにくい)、③晴れると蒸発する、の3つの行き先を矢印で示し、学んだ実験と結び付けてまとめる図です。

雨水の行方と地面の様子
森林の土と雨水のしみこみ方(小学校4年理科「雨水の行方と地面の様子」の図)
小学校4年理科

森林の土と雨水のしみこみ方

落ち葉と腐葉土をのせた土と何ものせない土を同じ傾きで比べる模型と、森林の斜面の断面、土のすき間の拡大を並べ、森林の土に雨水がしみこみ、少しずつ川へ出ていくわけを、すき間から考える図です。

雨水の行方と地面の様子

月と星

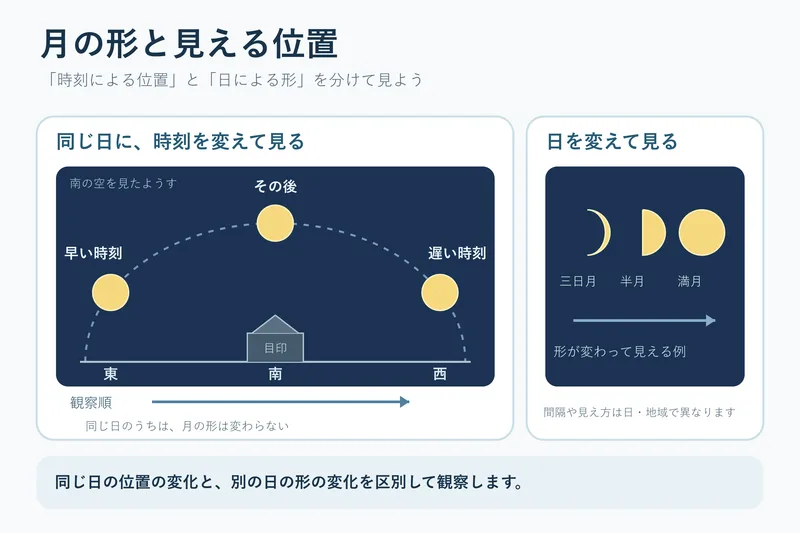

月の形と見える位置(小学校4年理科「月と星」の図)
小学校4年理科

月の形と見える位置

同じ日の月の位置の変化(南の空を東から西へ)と、日を変えた月の形の変化を分けて示す模式図です。

月と星

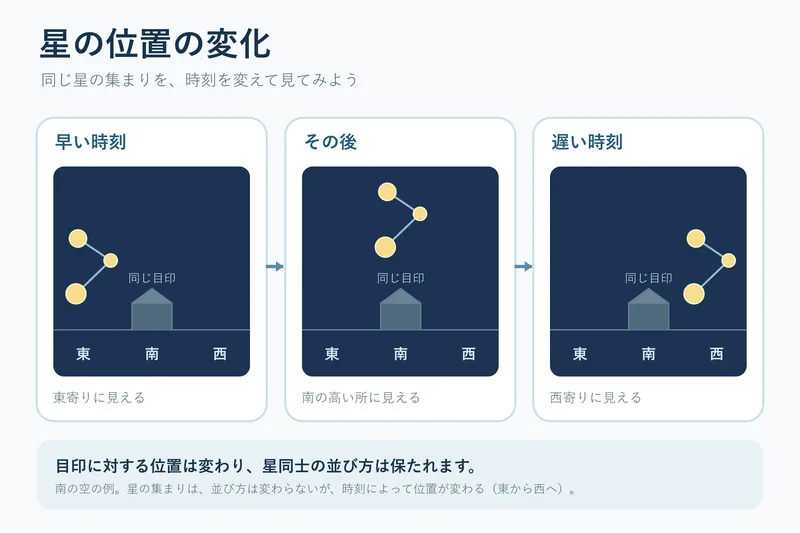

星の位置の変化(小学校4年理科「月と星」の図)
小学校4年理科

星の位置の変化

同じ星の集まりを南の空で時刻を変えて見たとき、並び方を保ちながら位置が東から西へ変わることを示す模式図です。

月と星
星の明るさと色(小学校4年理科「月と星」の図)
小学校4年理科

星の明るさと色

夏の大三角とさそり座、冬のオリオン座の星を例に、星によって明るさ(1等星など)や色(赤っぽい・白っぽい・青白い)が違うことを示す図です。

月と星
星座早見の使い方(小学校4年理科「月と星」の図)
小学校4年理科

星座早見の使い方

星座早見を使う順番(月日と時こくの目もりを合わせる・見る方位を下にして持つ・頭の上にかざして空と見くらべる)と、方位を合わせずに見るよくない例、方位磁針で方位をたしかめることを示す図です。

月と星
昼に見える半月の動き(小学校4年理科「月と星」の図)
小学校4年理科

昼に見える半月の動き

南を向いて見た午後の空に、午後2時・4時・6時の半月の位置を目印の木や校舎とともに並べ、昼に見える月も東から南の空へ位置が変わることを示す図です。夜の満月を例にした既存の図とちがい、学校で観察できる昼の月を扱います。
