雨水が流れる地面(小学校4年理科「雨水の行方と地面の様子」の図)

横にして見てください。2本の指で拡大できます。

雨水が流れる地面(小学校4年理科「雨水の行方と地面の様子」の図)

素材について

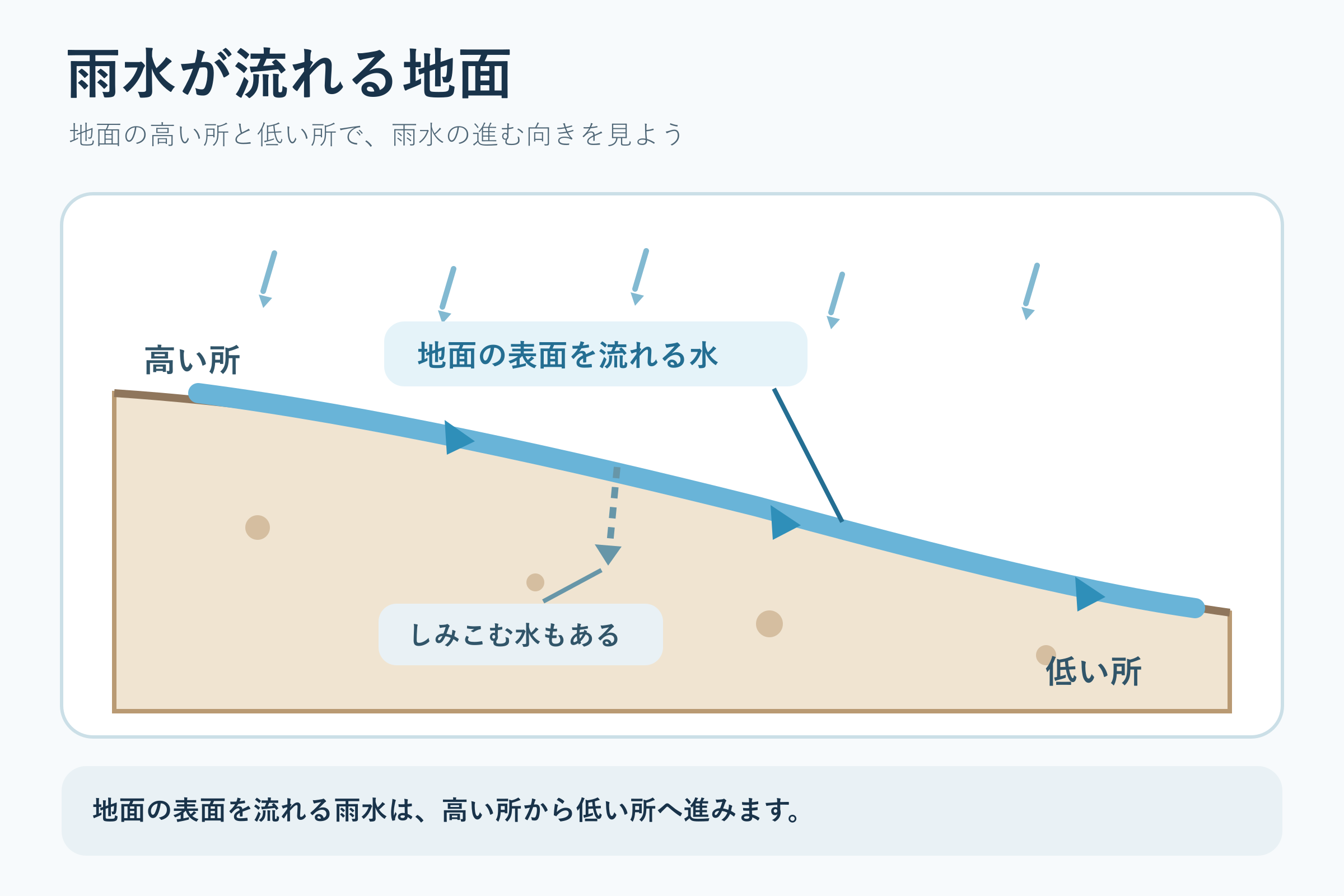

傾いた地面の表面を、雨水が高い所から低い所へ流れる様子を示す断面図です。

小学校4年理科「雨水の行方と地面の様子」の授業や調べ学習で使える図です。スライドに入れたり、児童生徒の端末に配ったりして使えます。予習・復習の資料にもなります。入れ方は授業での使い方をご覧ください。

図の見方

  • 横から見た地面の断面で、左の「高い所」から右の「低い所」へ向かって、地面が下がっています。
  • 青い帯と矢印が「地面の表面を流れる水」で、高い所から低い所へ向かいます。
  • 点線の矢印は「しみこむ水もある」で、降った水がすべて表面を流れるわけではないことを示します。
  • 土の種類や水の量は特定していません。雨水が地面の上を流れるようすと、しみこむようすを、一つの断面にまとめた模式図です。

授業での使い方

校庭などで雨の後の水の流れを観察し、地面の高低と流れる向きを関係付ける際に使います。

導入で、雨上がりの校庭に水の流れや水たまりができている写真を見せ、「水はどちらへ流れるのか」を予想させます。展開では、校庭で水の流れた跡や水たまりのできる場所を探し、図の断面と対応させます。まとめでは、水の流れる向きと地面の高さの関係を、図の矢印を使って説明させます。

発問の例

  • 雨水は、地面の高い所と低い所のどちらへ流れるかな。
  • 青い矢印のほかに、水はどこへ行くかな。
  • 校庭で水たまりができやすいのは、高い所かな、低い所かな。

つまずきやすい点

  • 「しみこむ水もある」を見落とし、雨水はすべて地面の表面を流れると考える子どもがいます。点線の矢印を指して確かめます。
  • 実際の校庭の傾きは、図のように見て分かるほど大きいとは限りません。水の流れる向きや水たまりの位置を手がかりに、高い所と低い所を考えさせます。

ほかの学習とのつながり

同じ単元の「土の粒の大きさと水のしみ込み方」では、校庭の土と砂場の砂で、しみ込む速さを比べます。この図の「しみこむ水もある」の部分を、実験で確かめられます。小5の「流れる水による侵食・運搬・堆積」「雨の降り方と川の増水」では、流れる水が地面をけずり、運ぶ働きを学びます。
