水に溶ける量の限度(小学校5年理科「物の溶け方」の図)

横にして見てください。2本の指で拡大できます。

水に溶ける量の限度(小学校5年理科「物の溶け方」の図)

素材について

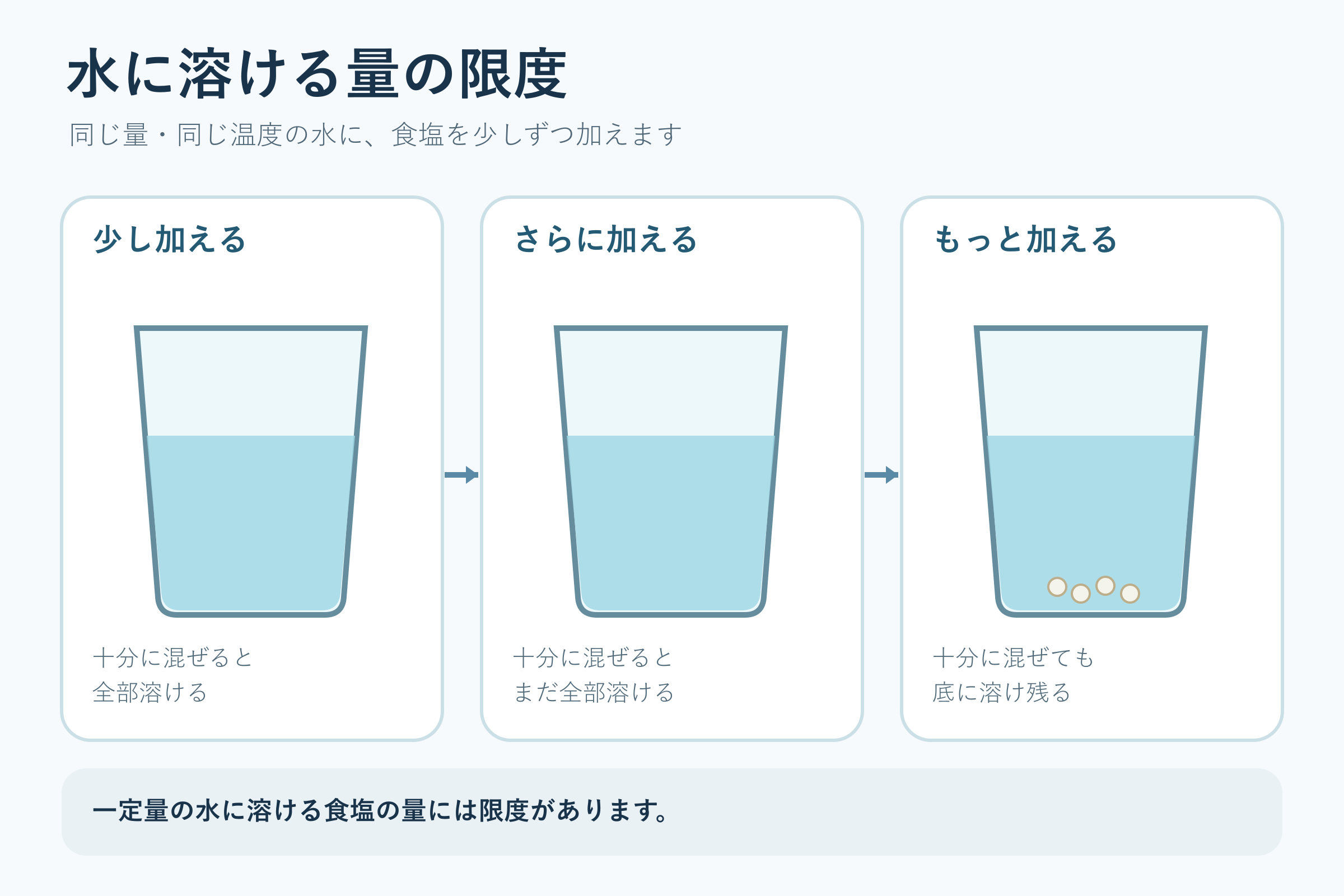

同じ量・同じ温度の水に食塩を少しずつ加え、十分に混ぜても溶け残る段階を示す模式図です。

小学校5年理科「物の溶け方」の授業や調べ学習で使える図です。スライドに入れたり、児童生徒の端末に配ったりして使えます。予習・復習の資料にもなります。入れ方は授業での使い方をご覧ください。

図の見方

  • 同じ形の容器を3つ並べ、左から「少し加える」「さらに加える」「もっと加える」と、食塩を加えていく順に描いています。矢印は時間の流れです。
  • それぞれの下の文は、十分に混ぜたあとの結果です。左と中央は「全部溶ける」、右は「底に溶け残る」。底に粒があるのは右の容器だけです。
  • 副題のとおり、水の量と温度は同じです。変わるのは、加える食塩の量だけです。
  • 食塩の量や水の量、温度の数値は図にありません。

授業での使い方

一定量の水に溶ける食塩の量には限度があることを、観察の順序とともに説明します。

食塩を水に少しずつ入れる実験の前後で見せます。実験の前に、左と中央で「全部溶ける」ことを確かめ、「どこまで入れても溶けるのか」を予想させます。実験では、同じ量・同じ温度の水に食塩を少しずつ加えて十分に混ぜ、溶け残りが出たところを記録させます。まとめでは、右の容器を指して、溶ける量には限度があることを説明させます。

発問の例

  • 食塩を入れ続けると、いつまでも全部溶けるかな。
  • 左と中央の容器は、見た目がそっくりだね。どこがちがうのかな。
  • 右の溶け残りをなくすには、どんなくふうがあるだろう。

つまずきやすい点

  • 左と中央は見た目が同じなので、中央の水に食塩が入っていないと考える子どもがいます。溶けて見えなくなった食塩は水の中にあり、中央は左より多く溶けていると確かめます。
  • 混ぜ方が足りない溶け残りと、限度の溶け残りを区別できないことがあります。図の「十分に混ぜても」を指して、混ぜる回数や時間をそろえる必要を伝えます。
  • この図は食塩の例です。限度の量は、溶かす物・水の量・水の温度で変わるので、食塩の結果をほかの物にそのまま当てはめないようにします。

ほかの学習とのつながり

同じ単元の「溶ける前後の重さ」では、溶けても全体の重さが変わらないことを確かめます。次の「温度で変わる溶ける量」では、水の温度を変えると、溶ける量の限度がどう変わるかを調べます。中1の「水溶液から溶質を取り出す」では、水溶液を冷やしたり水を蒸発させたりして、溶けていた物を取り出します。
