SCIENCE

小学校5年 理科の教材図版

小学校5年の理科の7単元・42点。単元から授業に合う図を選べます。

植物の発芽,成長,結実

種子の発芽に必要な条件(小学校5年理科「植物の発芽,成長,結実」の図)
小学校5年理科

種子の発芽に必要な条件

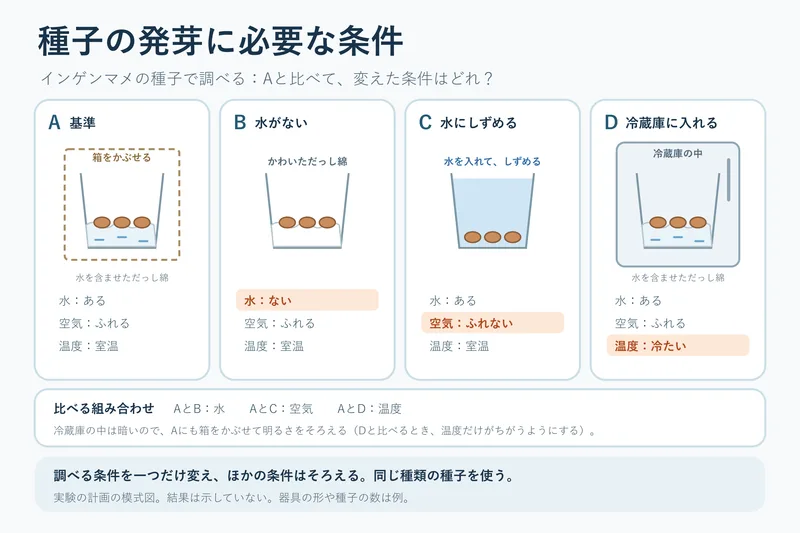

インゲンマメの種子で水・空気・温度の条件を一つずつ変える4通りの実験の準備と、明るさをそろえる注意を示す図です。

植物の発芽,成長,結実
植物の成長と日光・肥料(小学校5年理科「植物の発芽,成長,結実」の図)
小学校5年理科

植物の成長と日光・肥料

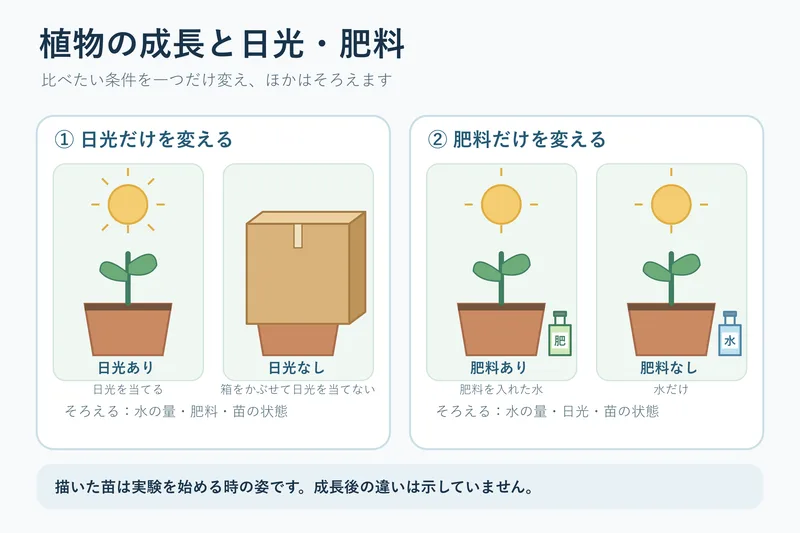

日光または肥料を一つずつ変え、他の条件をそろえた植物の成長実験の模式図です。日光なしは箱をかぶせ、肥料ありは肥料を入れた水、肥料なしは水だけを与えます。

植物の発芽,成長,結実
花粉から実ができるまで(小学校5年理科「植物の発芽,成長,結実」の図)
小学校5年理科

花粉から実ができるまで

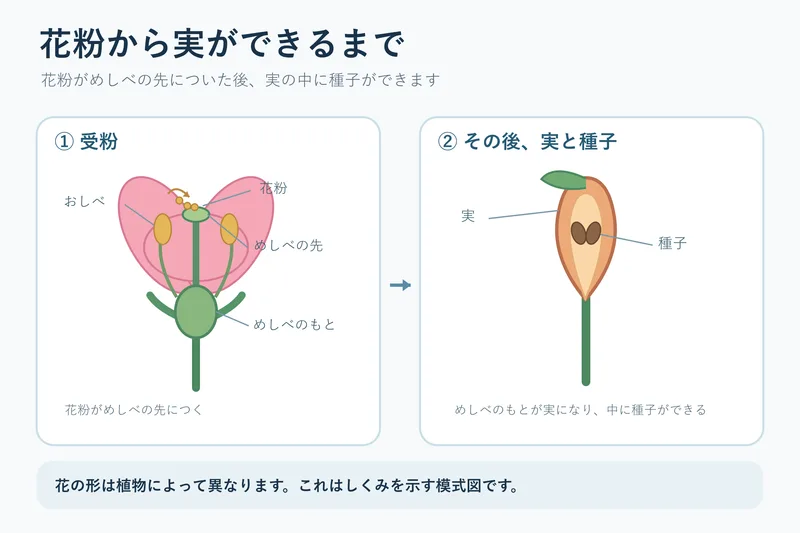

花粉がめしべの先につく受粉と、その後に実と種子ができる流れを示す模式図です。

植物の発芽,成長,結実
種子の中の養分(小学校5年理科「植物の発芽,成長,結実」の図)
小学校5年理科

種子の中の養分

インゲンマメの種子のつくり(子葉と、根・くき・葉になる部分)と、発芽する前と発芽して育った後の子葉をヨウ素液で調べた結果をくらべ、種子の中のでんぷんが発芽に使われることを示す図です。

植物の発芽,成長,結実
受粉のあるなしと実のでき方(小学校5年理科「植物の発芽,成長,結実」の図)
小学校5年理科

受粉のあるなしと実のでき方

ヘチマのめばなのつぼみ2つにどちらも袋をかけ、Aだけに花粉をつけて比べる実験の手順と結果を、2列・3段で並べた図です。受粉したAだけが実になることから、実ができるには受粉が必要なことを示します。

植物の発芽,成長,結実
けんび鏡で花粉を見る(小学校5年理科「植物の発芽,成長,結実」の図)
小学校5年理科

けんび鏡で花粉を見る

けんび鏡で花粉を見るときの操作の順を①〜⑤で示し、横から見ながら近づけ、のぞきながらはなしてピントを合わせることを、目の位置のちがう2つの図で比べる図です。直射日光などのよくない例も示します。

植物の発芽,成長,結実
変える条件は1つだけ(よい計画・よくない計画)(小学校5年理科「植物の発芽,成長,結実」の図)
小学校5年理科

変える条件は1つだけ(よい計画・よくない計画)

発芽に水が必要かを調べる計画を、水と温度の2つが同時にちがうよくない計画と、水だけを変えてほかをそろえたよい計画で比べ、変える条件を1つにする理由を示す図です。同じ考え方を使う振り子・電磁石の例も示します。

植物の発芽,成長,結実

動物の誕生

メダカの卵の成長(小学校5年理科「動物の誕生」の図)
小学校5年理科

メダカの卵の成長

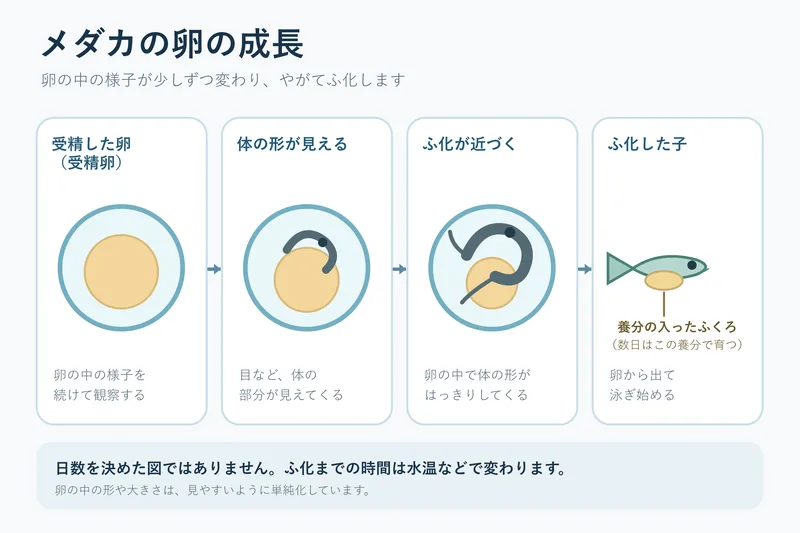

メダカの受精卵の中で体が形づくられ、ふ化するまでを日数を固定せずに並べた模式図です。ふ化した子の腹のふくらみ(養分の入ったふくろ)も示します。

動物の誕生
人の母体内での成長(小学校5年理科「動物の誕生」の図)
小学校5年理科

人の母体内での成長

受精卵が母親の子宮の中で約38週かけて育ち、生まれるまでの胎児の様子の変化と、胎盤・へその緒・羊水の働きを示し、メダカの卵の育ち方とくらべる図です。大きさ・重さはおよその目安です。

動物の誕生
メダカのおすとめすの見分け方(小学校5年理科「動物の誕生」の図)
小学校5年理科

メダカのおすとめすの見分け方

メダカのおすとめすを横から見た図に並べ、せびれ(切れこみがあるか)としりびれ(平行四辺形に近いか、後ろが短いか)の2か所を拡大して、見分け方を示す図です。めすのはらのふくらみと、卵を産むのはめすであることも示します。

動物の誕生
受精卵から始まる(メダカと人)(小学校5年理科「動物の誕生」の図)
小学校5年理科

受精卵から始まる(メダカと人)

メダカと人の誕生を中央の受精卵でそろえ、受精卵ができる場所と、そのあと育つ場所を左右対称に比べる図です。それぞれの育ち方を示す図の後にまとめとして使えます。人の受精に至る過程は描いていません。

動物の誕生

物の溶け方

溶ける前後の重さ(小学校5年理科「物の溶け方」の図)
小学校5年理科

溶ける前後の重さ

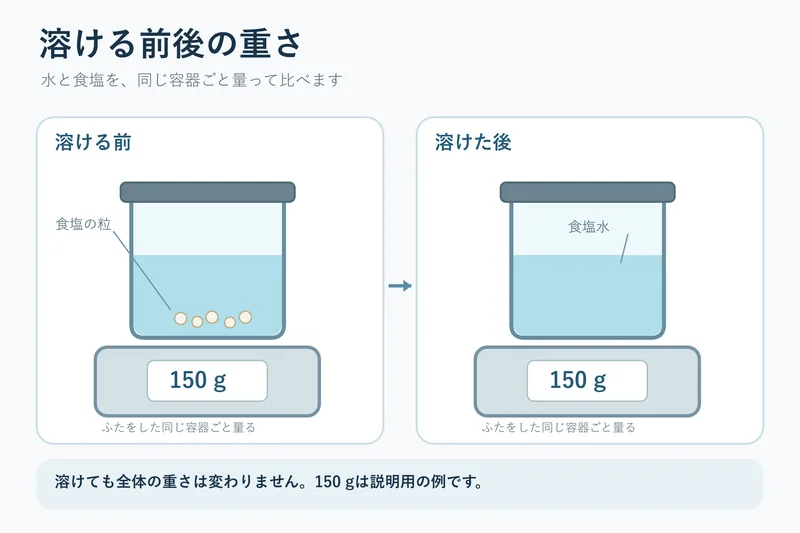

食塩が水に溶ける前後を同じふた付き容器ごとはかり、全体の重さを比べる模式図です。

物の溶け方
水に溶ける量の限度(小学校5年理科「物の溶け方」の図)
小学校5年理科

水に溶ける量の限度

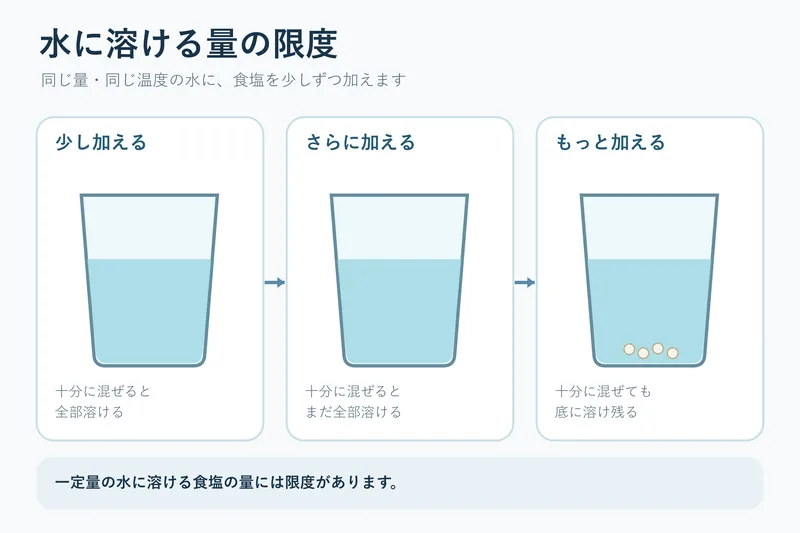

同じ量・同じ温度の水に食塩を少しずつ加え、十分に混ぜても溶け残る段階を示す模式図です。

物の溶け方
温度で変わる溶ける量(小学校5年理科「物の溶け方」の図)
小学校5年理科

温度で変わる溶ける量

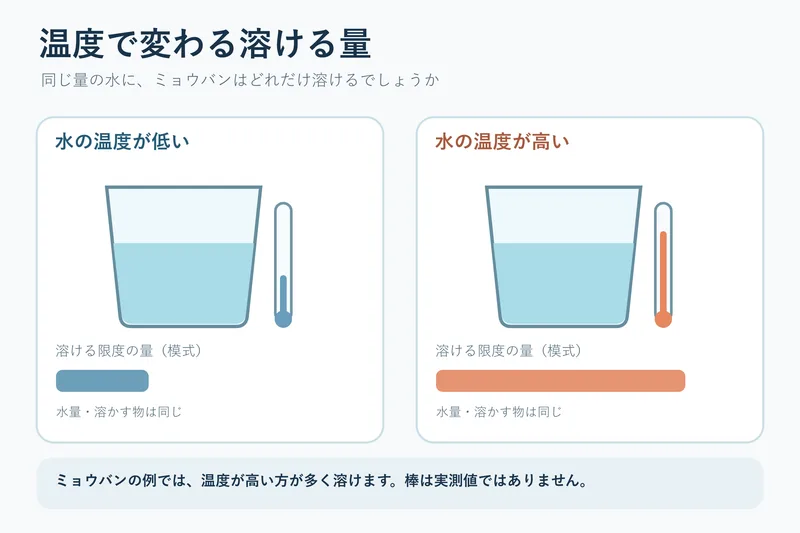

同じ量の水に溶けるミョウバンの限度を、低い温度と高い温度で比べる模式図です。

物の溶け方
溶けた物は水全体に広がる(小学校5年理科「物の溶け方」の図)
小学校5年理科

溶けた物は水全体に広がる

色の付いた物が水に溶けると、時間がたつにつれて水全体に広がり、どこも同じ濃さになって底にたまらないことと、ろ過した液を蒸発させると溶けていた物が出てくることを示す図です。

物の溶け方
メスシリンダーで水の体積をはかる(小学校5年理科「物の溶け方」の図)
小学校5年理科

メスシリンダーで水の体積をはかる

メスシリンダーで決まった量の水をはかる手順(水平な台に置く・少なめに入れる・スポイトで合わせる)と、目の高さを液面にそろえてへこんだ面の下を読むことを、目の位置のよい例・よくない例で示す図です。

物の溶け方
ろ過のしかた(小学校5年理科「物の溶け方」の図)
小学校5年理科

ろ過のしかた

ろ紙のつけ方と、ろ過の装置を横から見た図で、ガラス棒に伝わらせて少しずつ注ぐ・ろ紙のふちより下まで・ガラス棒の先を重なった所に・あしの先をかべにつける、の4点と理由を、よくない例と比べて示す図です。

物の溶け方
溶けている物の取り出し方(ミョウバンと食塩)(小学校5年理科「物の溶け方」の図)
小学校5年理科

溶けている物の取り出し方(ミョウバンと食塩)

ミョウバンと食塩の水溶液を、冷やす方法と水を蒸発させる方法で比べた2行2列の図と温度と溶ける量の模式図で、食塩は冷やしてもほとんど出てこず、蒸発させて取り出すことと、そのわけを示す図です。

物の溶け方
水の量と溶ける食塩の量(小学校5年理科「物の溶け方」の図)
小学校5年理科

水の量と溶ける食塩の量

同じ温度の水50mLと100mLに食塩をすり切り1ぱいずつ加え、溶けたはい数をスプーンの数で比べて、水の量を2倍にすると溶ける量もおよそ2倍になることを示す図です(はい数は例)。

物の溶け方

振り子の運動

振り子の長さと周期(小学校5年理科「振り子の運動」の図)
小学校5年理科

振り子の長さと周期

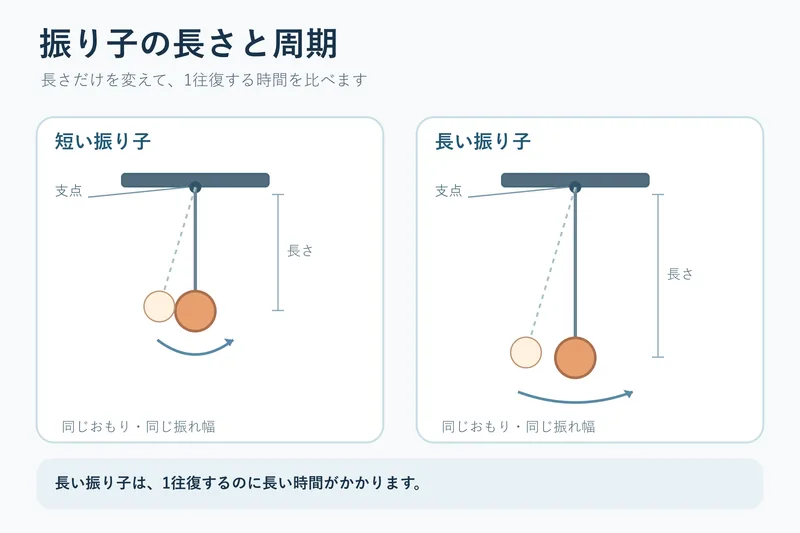

おもりの重さと振れ幅をそろえ、振り子の長さだけを変えて1往復の時間を比べる図です。

振り子の運動
振り子の1往復の時間のはかり方(小学校5年理科「振り子の運動」の図)
小学校5年理科

振り子の1往復の時間のはかり方

はなした位置にもどるまでを1往復とする数え方と、10往復の時間をはかって10でわる手順、3回はかった値のばらつきと平均から1往復の時間(例:1.43秒)を求める方法を示す図です。

振り子の運動
おもりをふやすときのつるし方(小学校5年理科「振り子の運動」の図)
小学校5年理科

おもりをふやすときのつるし方

おもりを2個にふやすとき、下につなげると中心が下がって振り子の長さまで変わり、同じ高さにまとめると重さだけが変わることを、3つの振り子で比べて示す図です。1往復の時間の結果は示しません。

振り子の運動
振り子時計のおくれとおもりの位置(小学校5年理科「振り子の運動」の図)
小学校5年理科

振り子時計のおくれとおもりの位置

振り子時計のおもりを上げると振り子が短くなって1往復の時間が短くなり時計が進み、下げるとおくれることを、左右の流れで比べる図です。長さと周期のきまりを道具の調節に当てはめます。

振り子の運動

電流がつくる磁力

電磁石の強さ(小学校5年理科「電流がつくる磁力」の図)
小学校5年理科

電磁石の強さ

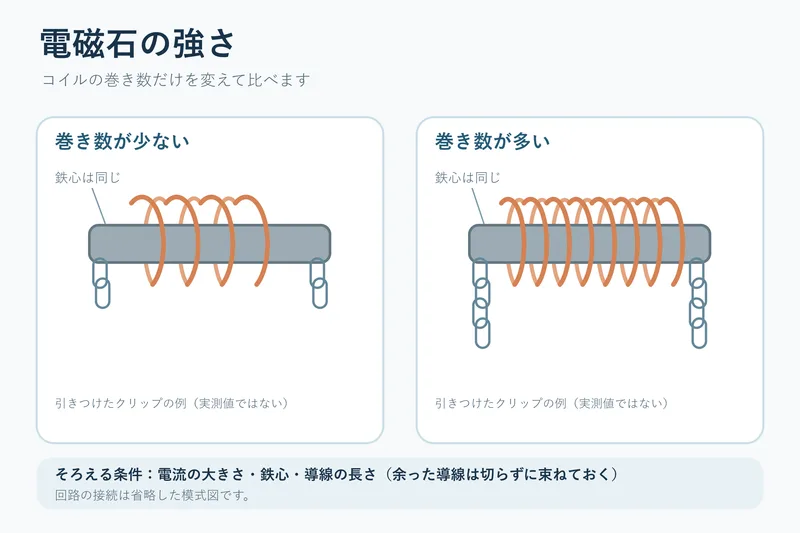

同じ鉄心・同じ電流・同じ導線の長さでコイルの巻き数だけを変え、電磁石の強さを比べる模式図です。

電流がつくる磁力
電磁石の極と電流の向き(小学校5年理科「電流がつくる磁力」の図)
小学校5年理科

電磁石の極と電流の向き

コイルに流す電流の向きを変えると、方位磁針の向きが反対になり、電磁石のN極とS極が入れかわることを示す図です。

電流がつくる磁力
どれとどれを比べる?巻き数と電流の大きさ(小学校5年理科「電流がつくる磁力」の図)
小学校5年理科

どれとどれを比べる?巻き数と電流の大きさ

巻き数(100回・200回)と乾電池の数(1個・直列2個)を組み合わせた4つの電磁石を2行2列に並べ、電流の大きさだけがちがう組・巻き数だけがちがう組・2つの条件がちがう組を矢印で示す図です。

電流がつくる磁力
電磁石で鉄を運ぶクレーン(小学校5年理科「電流がつくる磁力」の図)
小学校5年理科

電磁石で鉄を運ぶクレーン

電磁石のクレーンが、電流を流して鉄くずを引きつけ、運び、電流を切ってはなすまでを3コマで示し、電流を流したときだけ磁石になる性質が道具で使われていることを示す図です。

電流がつくる磁力
電磁石とふつうの磁石のちがい(小学校5年理科「電流がつくる磁力」の図)
小学校5年理科

電磁石とふつうの磁石のちがい

棒磁石と電磁石を、鉄を引きつけるか、電流を切るとどうなるか、極を変えられるかの3段で並べ、同じところとちがうところを示す図です。巻き数で強さを比べる図の前に、単元の入り口で使えます。

電流がつくる磁力

流れる水の働きと土地の変化

川の上流と下流(小学校5年理科「流れる水の働きと土地の変化」の図)
小学校5年理科

川の上流と下流

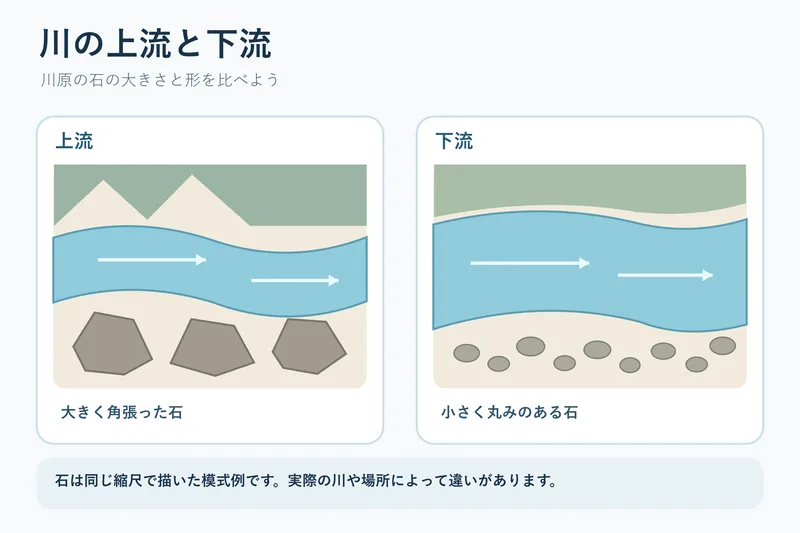

川の上流と下流で見られる川原の石の大きさと形の違いを、同じ縮尺で比べる模式図です。

流れる水の働きと土地の変化
雨の降り方と川の増水(小学校5年理科「流れる水の働きと土地の変化」の図)
小学校5年理科

雨の降り方と川の増水

ふだんと大雨のときの川をくらべ、水の量と速さが増えると、けずる・運ぶ働きが大きくなることと、砂防ダム・堤防・遊水地の働きを示す図です。

流れる水の働きと土地の変化
川の断面で見る曲がった所の外側と内側(小学校5年理科「流れる水の働きと土地の変化」の図)
小学校5年理科

川の断面で見る曲がった所の外側と内側

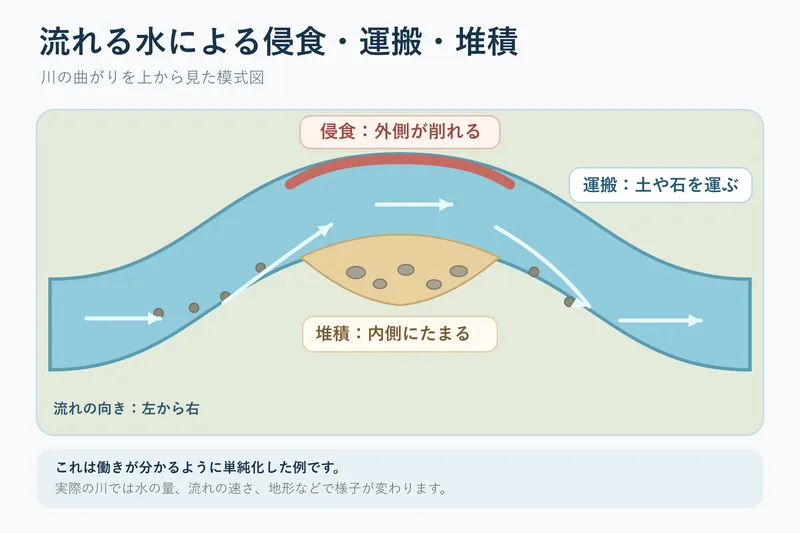

曲がった川を上から見た図と、曲がった所・まっすぐな所の断面を並べ、外側は流れが速く深くけずられてがけに、内側は流れがおそく浅く石や砂が積もって川原になることを、流れの速さと結び付けて示す図です。

流れる水の働きと土地の変化
川原の石の角がとれるわけ(小学校5年理科「流れる水の働きと土地の変化」の図)
小学校5年理科

川原の石の角がとれるわけ

れんがのかけらを水とふるモデル実験の3段階と、川の上流・中流・下流の石を番号で対応させ、流されながらぶつかり合ってわれたりけずられたりして、石が小さく丸くなるわけを示す図です。

流れる水の働きと土地の変化
土の山に水を流して調べる流れる水の働き(小学校5年理科「流れる水の働きと土地の変化」の図)
小学校5年理科

土の山に水を流して調べる流れる水の働き

校庭の土の山に曲がったみぞをつくって水を流す実験の場面で、水の量を変えると、曲がった所の外側・内側、まっすぐな所、ふもとがどう変わるかを比べる図です。

流れる水の働きと土地の変化
流れる水がつくる地形(V字谷・扇状地・三角州)(小学校5年理科「流れる水の働きと土地の変化」の図)
小学校5年理科

流れる水がつくる地形(V字谷・扇状地・三角州)

山から海までの川を斜めから見た1枚の図で、流れの速さによって働きが変わり、山の中・ふもと・河口でちがう地形ができることを、地形の名前を発展として示す図です。

流れる水の働きと土地の変化

天気の変化

雲の動きと天気(小学校5年理科「天気の変化」の図)
小学校5年理科

雲の動きと天気

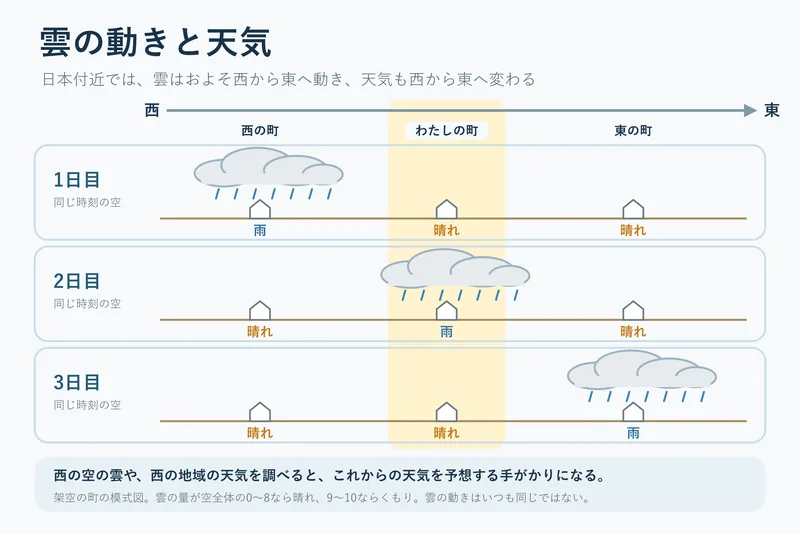

雲が西から東へ動くにつれて、雨の降る町が西から東へ移り、わたしの町の天気が晴れ・雨・晴れと変わる様子を示す模式図です。

天気の変化
台風の進み方と天気(小学校5年理科「天気の変化」の図)
小学校5年理科

台風の進み方と天気

台風の進み方の一例を東アジアの地図に示し、台風が近づいてから通りすぎるまでの天気の変化と、台風による災害を示す図です。進路は一例です。

天気の変化
気象情報で天気を予想する(小学校5年理科「天気の変化」の図)
小学校5年理科

気象情報で天気を予想する

3日分の同じ時刻の雲画像と雨の観測を模式的に並べ、雲のかたまりが西から東へ動き、それに合わせて大阪の天気が晴れ・雨・晴れと変わる例を示す図です。雲画像と雨の情報を使った予想のしかたも示します。

天気の変化
雲の量と天気(小学校5年理科「天気の変化」の図)
小学校5年理科

雲の量と天気

空全体を10としたときの雲の量で、0〜1は快晴、2〜8は晴れ、9〜10はくもりとすることを、空のようすの模式図で示す図です。雲の量の見積もり方も示します。

天気の変化
雨をふらせる雲・晴れの日の雲(小学校5年理科「天気の変化」の図)
小学校5年理科

雨をふらせる雲・晴れの日の雲

空を横から見た図に、すじ雲・わた雲(晴れの日に多い)と、入道雲・雨雲(雨をふらせる)を高さの目安とともに並べ、雲の形や高さ・広がり方と天気の結び付きを示す図です。

天気の変化
「夕焼けの次の日は晴れ」を確かめる(小学校5年理科「天気の変化」の図)
小学校5年理科

「夕焼けの次の日は晴れ」を確かめる

夕方の空の場面と、空を上から見た2日分の帯を結び、西の晴れの空が次の日に町へ動いてくることから、言い伝えのわけと当たらない場合を考える図です。

天気の変化
台風の雲のうずと風の向き(小学校5年理科「天気の変化」の図)
小学校5年理科

台風の雲のうずと風の向き

台風を上から見た雲のうずと地上付近の風の向き、横から見た断面を線で対応させ、中心の近くほど雲が高くのびて雨と風が強いことを示す発展の図です。進路と天気を扱う図の次に使えます。

天気の変化
