振り子の長さと周期(小学校5年理科「振り子の運動」の図)

横にして見てください。2本の指で拡大できます。

振り子の長さと周期(小学校5年理科「振り子の運動」の図)

素材について

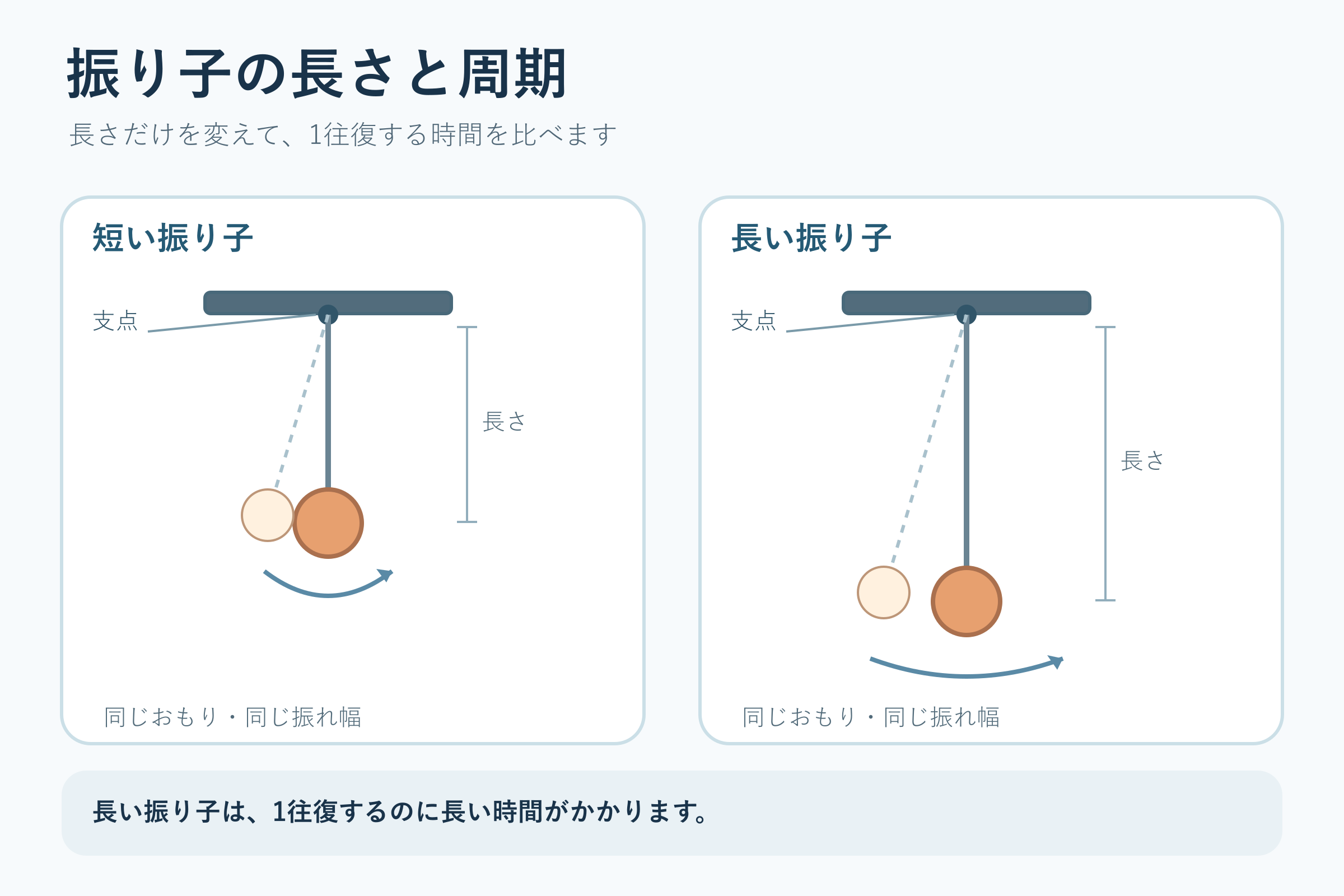

おもりの重さと振れ幅をそろえ、振り子の長さだけを変えて1往復の時間を比べる図です。

小学校5年理科「振り子の運動」の授業や調べ学習で使える図です。スライドに入れたり、児童生徒の端末に配ったりして使えます。予習・復習の資料にもなります。入れ方は授業での使い方をご覧ください。

図の見方

  • 左が「短い振り子」、右が「長い振り子」です。どちらも「同じおもり・同じ振れ幅」と書いてあり、変えているのは長さだけです。
  • 「支点」は振り子をつり下げている点です。「長さ」の縦の印は、支点からおもりの中心までを表します。
  • 薄い色のおもりと点線は、振らせ始める位置です。点線の傾きは左右でそろえてあり、振れ幅が同じことを示します。
  • 下の文のとおり、長い振り子は1往復するのに長い時間がかかります。時間や長さの数値は図にありません。

授業での使い方

振り子の長さの測り方と、1往復にかかる時間の関係を説明するときに使います。

実験の計画を立てる場面と、結果を整理する場面で見せます。導入でブランコなどの揺れを話題にし、「1往復する時間は何で変わるのか」を予想させます。展開では、図の「同じおもり・同じ振れ幅」を手がかりに、長さだけを変える条件を確かめます。実験のあとは、測定結果を左右の振り子に書き込み、長さと1往復の時間の関係をまとめさせます。

発問の例

  • 左と右で、同じところとちがうところはどこかな。
  • 図の「長さ」は、どこからどこまでを測るのかな。
  • おもりをもっと重くしたら、1往復する時間は変わるかな。予想してみよう。

つまずきやすい点

  • 長さを、糸だけ、またはおもりの下までと測る子どもがいます。図の「長さ」の印のとおり、支点からおもりの中心まで測る位置をそろえます。
  • 図の矢印は片道だけを示しています。1往復は、行って、もとの位置にもどるまでです。実際に振らせて、数え方をそろえます。
  • この図は長さだけを変える実験です。おもりの重さや振れ幅が関係するかは、それぞれを別に変えて調べる必要があります。

ほかの学習とのつながり

条件を一つだけ変えてほかをそろえる考え方は、「種子の発芽に必要な条件」「植物の成長と日光・肥料」「電磁石の強さ」と共通です。中3の「力学的エネルギーの保存」では、高い所から動く物の位置エネルギーと運動エネルギーの移り変わりを扱い、振り子の運動もその見方で考えられます。
