電磁石の強さ(小学校5年理科「電流がつくる磁力」の図)

横にして見てください。2本の指で拡大できます。

電磁石の強さ(小学校5年理科「電流がつくる磁力」の図)

素材について

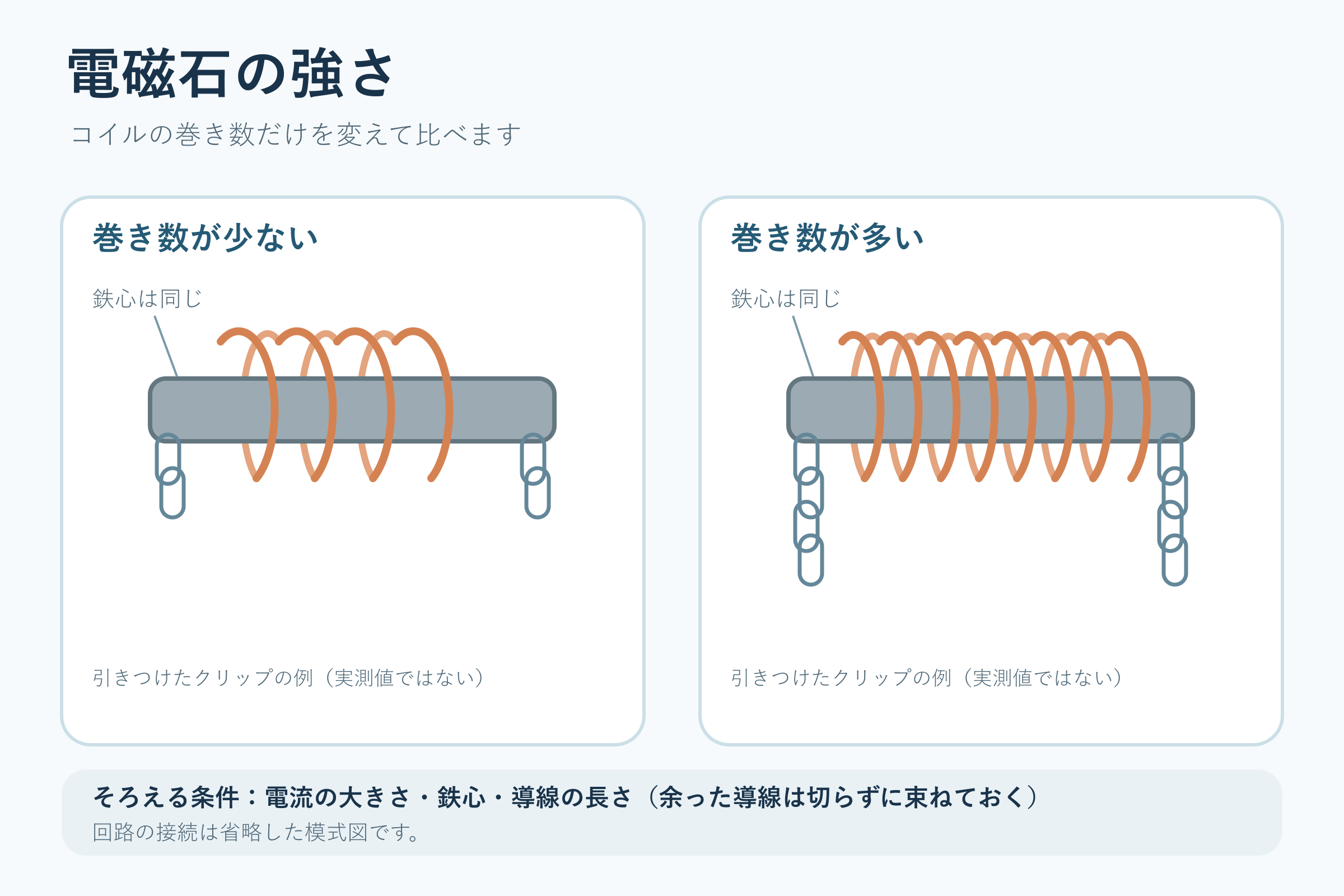

同じ鉄心・同じ電流・同じ導線の長さでコイルの巻き数だけを変え、電磁石の強さを比べる模式図です。

小学校5年理科「電流がつくる磁力」の授業や調べ学習で使える図です。スライドに入れたり、児童生徒の端末に配ったりして使えます。予習・復習の資料にもなります。入れ方は授業での使い方をご覧ください。

図の見方

  • 左は「巻き数が少ない」、右は「巻き数が多い」です。鉄心は同じもので、「鉄心は同じ」と引き出し線で示しています。コイルの輪の数だけが違います。
  • クリップは鉄心の両端について、左は両端に2個ずつ、右は4個ずつです。「引きつけたクリップの例(実測値ではない)」で、個数は強さの違いを伝える例です。
  • 下の囲みの「そろえる条件」は、電流の大きさ・鉄心・導線の長さです。巻き数を変えても、余った導線は切らずに束ねておくことで、導線の長さをそろえます。
  • 電源など回路の接続は省略した模式図です。

授業での使い方

電磁石の強さを調べるとき、変える条件とそろえる条件を確認するために使います。

電磁石の強さを何で変えられるかを予想させる場面から、実験の計画・結果の整理まで使えます。計画では、そろえる条件を子どもに挙げさせてから、図の囲みと照らします。実験では電流計で電流の大きさをそろえ、引きつけたクリップの数を左右に書き込んで比べます。まとめでは、巻き数と電磁石の強さの関係を説明させます。

発問の例

  • 左と右で、ちがうところはどこかな。同じところは、どこかな。
  • クリップは、鉄心のどこにたくさんついているかな。
  • 巻き数を変えるとき、余った導線はどうしているかな。

つまずきやすい点

  • 乾電池をつなぐだけでは、巻き数を変えても電流が同じになるとは限りません。実験では電流を測って、電流の大きさをそろえます。
  • 電流を流し続けると、導線やコイルが熱くなります。確かめるときだけ電流を流し、やけどに注意させます。

ほかの学習とのつながり

同じ単元の「電磁石の極と電流の向き」では、電流の向きを変えると電磁石のN極とS極が入れかわることを調べます。小3の「磁石につけた鉄が磁石になる」で学んだ、鉄が磁石になる性質は、鉄心の働きを考える手がかりになります。中2の「電流がつくる磁界」では、電流の周りにできる磁界を扱います。
