てこの支点・力点・作用点(小学校6年理科「てこの規則性」の図)

横にして見てください。2本の指で拡大できます。

てこの支点・力点・作用点(小学校6年理科「てこの規則性」の図)

素材について

棒で重い物を持ち上げる場面に、支点・力点・作用点の位置を示した図です。

小学校6年理科「てこの規則性」の授業や調べ学習で使える図です。スライドに入れたり、児童生徒の端末に配ったりして使えます。予習・復習の資料にもなります。入れ方は授業での使い方をご覧ください。

図の見方

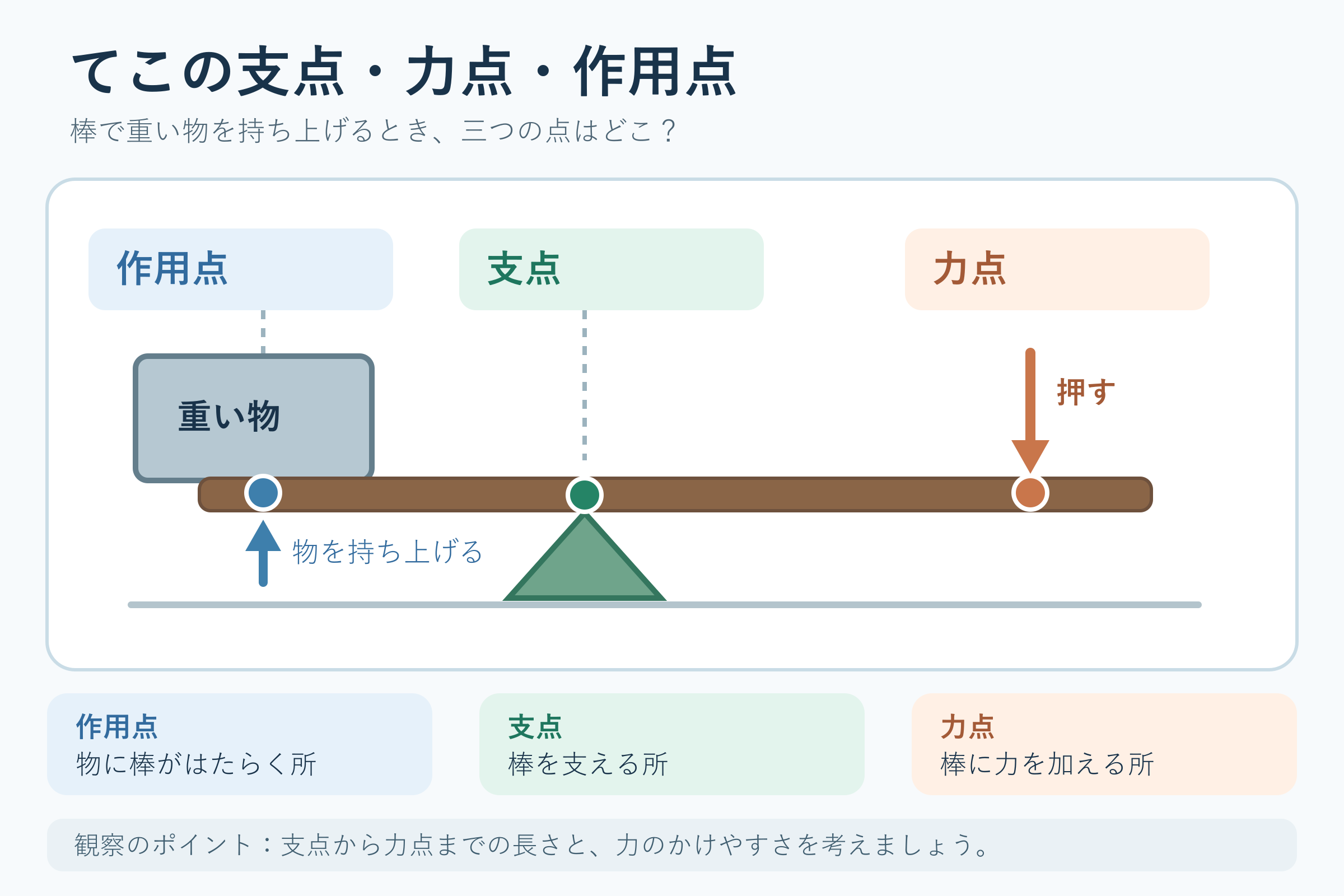

  • 上の「作用点」「支点」「力点」の札は、同じ色の点と対応します。棒の上の3つの点は、左から作用点、支点、力点の順です。
  • 作用点は「重い物」の下の棒の点です。支点は棒を支える三角形の上の点、力点は下向きの矢印「押す」が当たる、右寄りの点です。
  • 「押す」の矢印は下向き、「物を持ち上げる」の矢印は上向きです。棒の右を下へ押すと、左の重い物が上がります。
  • 支点から力点までの長さは、支点から作用点までより長く描いてあります。下の「観察のポイント」と結び付けて見せられます。
  • 距離や力の大きさの数値は示していません。支点が作用点と力点の間にある一例です。

授業での使い方

てこを使う道具のどこを支え、どこに力を加え、どこで物を動かすかを話し合う際に使います。

棒と台で重い物を持ち上げる体験をしたあと、「手で押した所、支えた所、物が動いた所」を図の3つの点に対応させます。力点を支点から遠くしたり近くしたりして手ごたえを比べ、「観察のポイント」を使って話し合います。まとめでは、3つの用語を図の枠の説明で言わせます。

発問の例

  • 重い物を持ち上げているのは、棒のどの点かな。
  • 手で押す所を支点から遠くすると、手ごたえはどう変わると思うかな。
  • 3つの点のうち、棒を支えているのはどれかな。

つまずきやすい点

  • 作用点を「重い物」の箱そのものと答える子どもがいます。作用点は、棒が物にはたらく、棒の上の点です。
  • 実験で重い物を使うときは、指や足をはさまないように、軽い物から始めます。

ほかの学習とのつながり

「てこのつり合いのきまり」では、実験用てこで、おもりの重さと支点からのきょりの関係を調べます。「身の回りのてこ」では、支点・力点・作用点の並び方で道具を3つの型に分け、くぎぬきなどを調べます。中3の「道具を使った仕事と仕事の原理」では、力は小さくなっても動かす距離が長くなり、仕事の大きさは変わらないことを学びます。
