小学校6年 理科の教材図版
小学校6年の理科の9単元・52点。単元から授業に合う図を選べます。
てこの規則性
支点からのきょりと手ごたえ
棒で砂ぶくろを持ち上げるとき、力点や作用点の位置を1つずつ変えると手ごたえがどう変わるかを、上下2段の比べと矢印の太さで示す図です。つり合いのきまりの前の、体験の図です。
てこの規則性さおばかりで重さがはかれるわけ
さおばかりのつり手を支点、皿を作用点、おもりを力点に当たる所とし、軽い物と重い物でつり合うおもりの位置を上下で比べて、重さ×きょりのきまりで重さを目もりから読めるわけを示す図です。
てこの規則性支点からのきょりとつり合うおもり(グラフ)
左のうでを2の目もり・30gに決め、右のうでのきょりを変えてつり合うおもりを4つ示し、グラフの点と矢印で、きょりが2倍・3倍になると重さが2分の1・3分の1になることを読む図です。
てこの規則性燃焼の仕組み
ろうそくが燃え続けるための空気の入れかわり
底のない集気びんの中でろうそくを燃やし、ふたや下のすき間の有無で燃え方がどう変わるかと、線香のけむりの動きから、燃え続けるには空気が入れかわり続けることが必要だと示す図です。
燃焼の仕組み気体検知管の使い方
気体検知管の操作の順(折る・カバーゴムを付ける・採取器に差しこむ・気体を取りこむ・目もりを読む)と、色が変わった境目の読み方(ななめのときは中ほど)、安全の注意を示す図です。
燃焼の仕組み水溶液の性質
金属を溶かす水溶液
うすい塩酸にアルミニウムや鉄を入れると泡を出して溶けることと、溶けた液を蒸発させて残った物が元の金属とは別の物であることを、性質をくらべて示す図です。安全上の注意も示します。
水溶液の性質気体が溶けている水溶液
炭酸水から出る気体を集めて石灰水に通すと白くにごり二酸化炭素と分かることと、炭酸水・塩酸・アンモニア水は蒸発させても何も残らず、食塩水は白い固体が残ることを比べる図です。
水溶液の性質二酸化炭素を水に溶かす(ペットボトルの実験)
水を半分入れたペットボトルに二酸化炭素を入れてふるとへこむ流れと、その液が石灰水を白くにごらせ、青色リトマス紙を赤くすることを示し、炭酸水から気体が出る向きと逆の、気体が水に溶ける向きを確かめる図です。

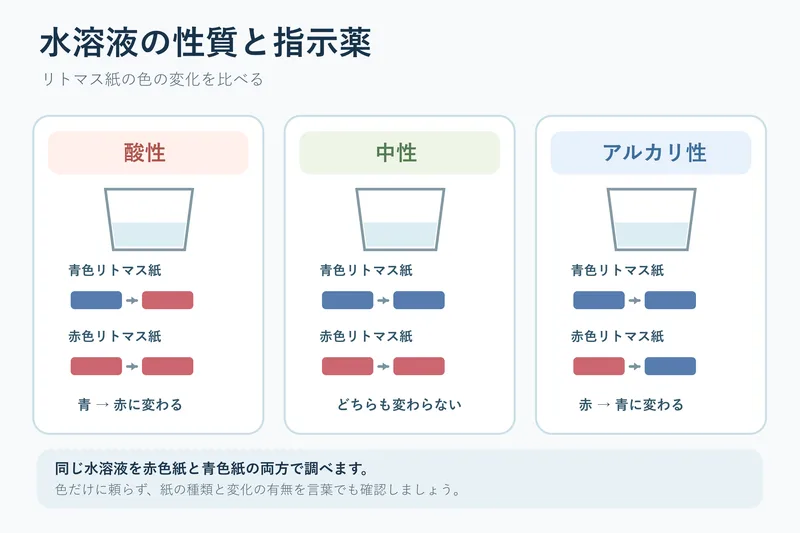

水溶液の性質身の回りの液を酸性・中性・アルカリ性に分ける
酢・レモンのしる・食塩水・砂糖水・石けん水・重そう水を、リトマス紙の変化を通して酸性・中性・アルカリ性の帯に分け、身の回りの液に調べ方を当てはめる図です。

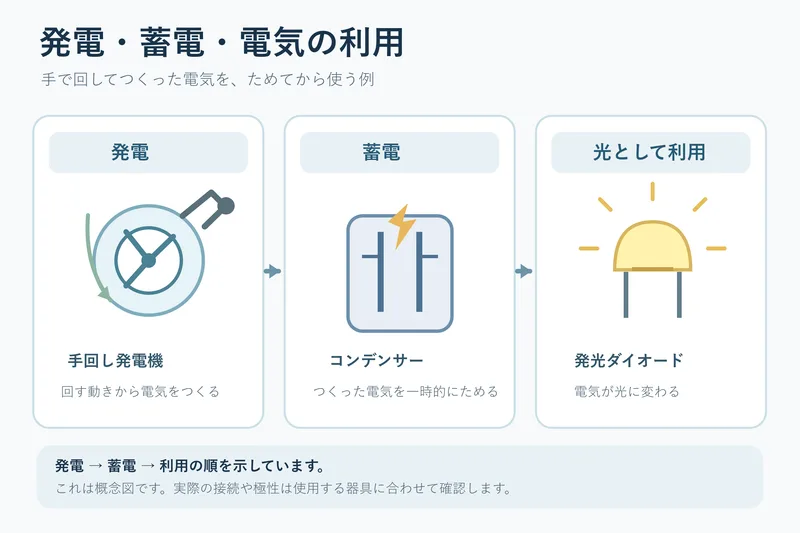

水溶液の性質電気の利用
センサーで明かりをつけるしくみ
人を感知すると明かりがつく照明を例に、明るさと人の動きを感じるセンサー、条件で判断するプログラム、明かりをつける・消す動作の流れと、昼と夜で動きが変わることを示す図です。
電気の利用電気の学習のつながり(小3〜小6)
小3の電気の通り道から小6の電気の利用までを、のぼる階段の4つの枠と、どの学年にも共通する通り道(回路)、電気を何に変えて使ったかの札でつなぐ図です。1つの学年ではなく、学習の積み重なりを示します。
電気の利用光電池に当てる光と電気
同じ光電池とモーターで、日光を正面・ななめから当てる、うすい紙・黒い紙でおおうの4つを比べ、当たる光が強いほどよく回ることを示す図です。手回し発電機ではなく、光でつくる電気を比べます。
電気の利用手回し発電機と発電所(回して電気をつくる)
手回し発電機の「ハンドルを回すと発電機が回って電気ができる」しくみを、水力・風力・火力の発電所に当てはめ、回す力のもとはちがっても発電機を回す点は同じことを示す図です(発電所は発展)。
電気の利用手回し発電機の回し方と電気
手回し発電機のハンドルを速く回すと豆電球が明るくなり、回す向きを反対にするとモーターが反対に回り、発光ダイオードは片方の向きでしか光らないことを並べ、回し方で電気の大きさと向きが変わることを示す図です。

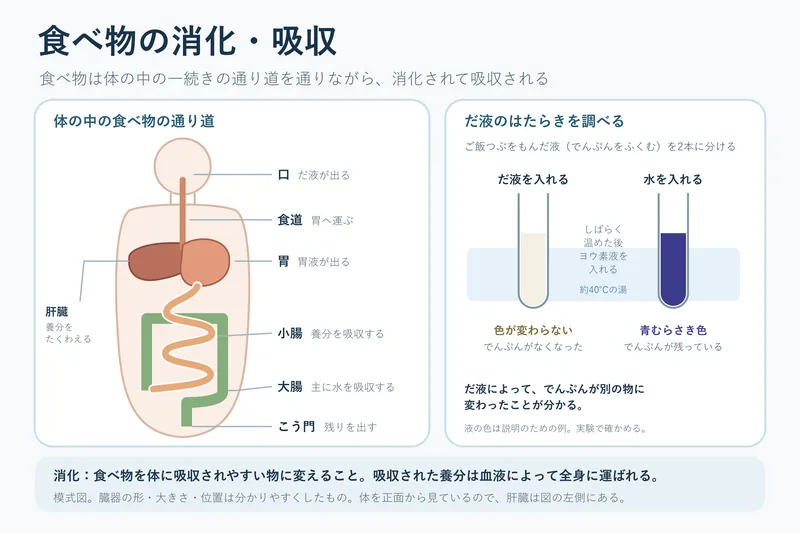

電気の利用人の体のつくりと働き
心臓の拍動と脈拍
心臓が縮んだりゆるんだりして血液を送り出す動き(拍動)と、手首で感じる脈拍が同じリズムであることと、運動の後は1分間の拍動・脈拍の数が増えることを示す図です。数は例です。

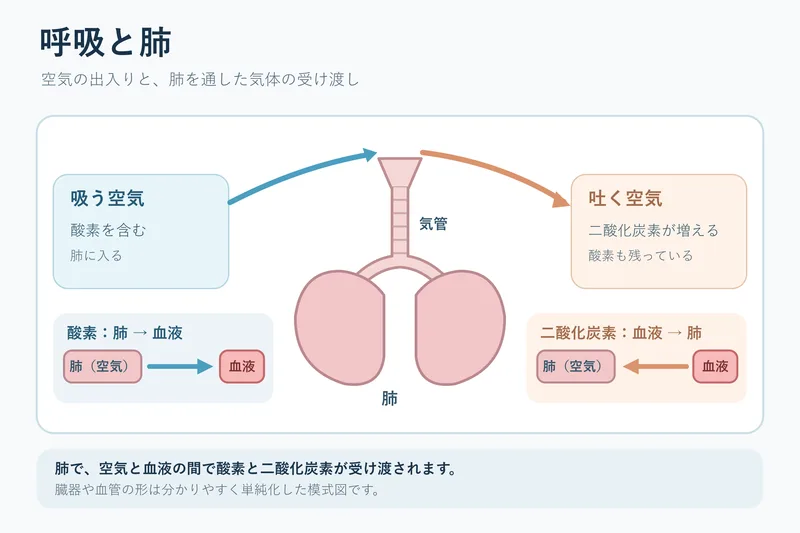

人の体のつくりと働き人の肺と魚のえら
人の肺と魚のえらを左右に並べ、同じ形の拡大図で、空気や水から血液へ酸素を取り入れ、二酸化炭素を出す向きを比べて、呼吸のしかたはちがっても働きは同じことを示す図です。
人の体のつくりと働き運動すると呼吸と脈拍がふえるわけ
運動の前と後の呼吸の数と脈拍の数(例)を比べ、筋肉で酸素と養分が多く使われる→肺で酸素を多く取り入れる→心臓が速く血液を送る、という体の中のつながりで、ふえるわけを示す図です。

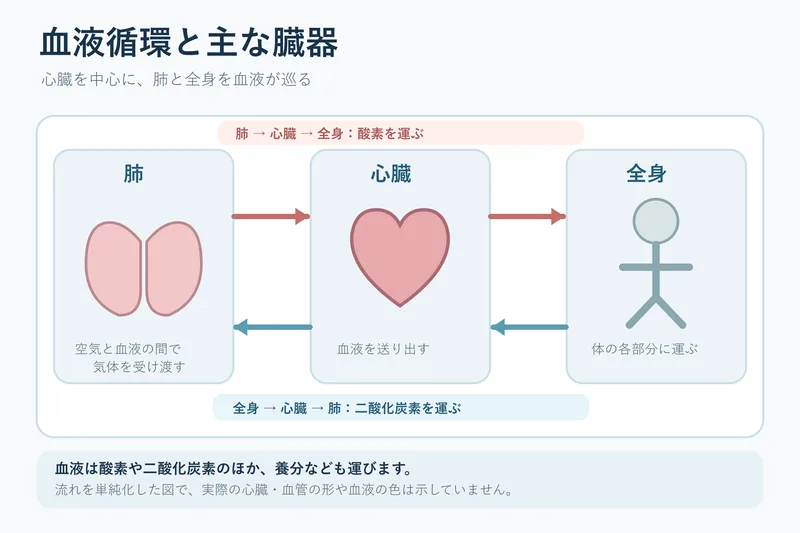

人の体のつくりと働き体の中のつながり(呼吸・消化・血液・排出)
呼吸・消化・血液の循環・排出のはたらきを、心臓から各臓器へ行ってもどる血液の通り道で1枚につなぎ、臓器ごとに受けわたす物を矢印でたどる、単元のまとめの図です。

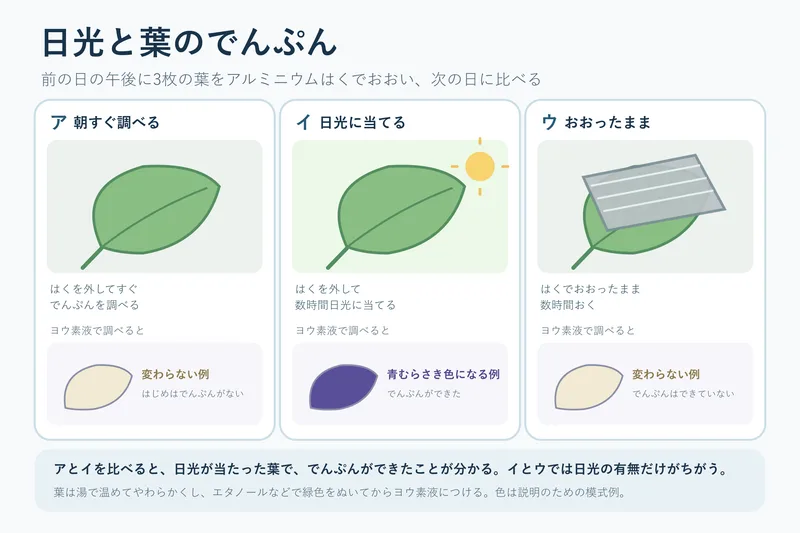

人の体のつくりと働き植物の養分と水の通り道
葉から出ていく水(ふくろの実験)
葉をつけた植物と葉をとった植物にふくろをかぶせて比べ、葉のある方だけ内側に水てきがたくさんつくことから、根から吸い上げた水が主に葉から水蒸気として出ていくことを示す図です。

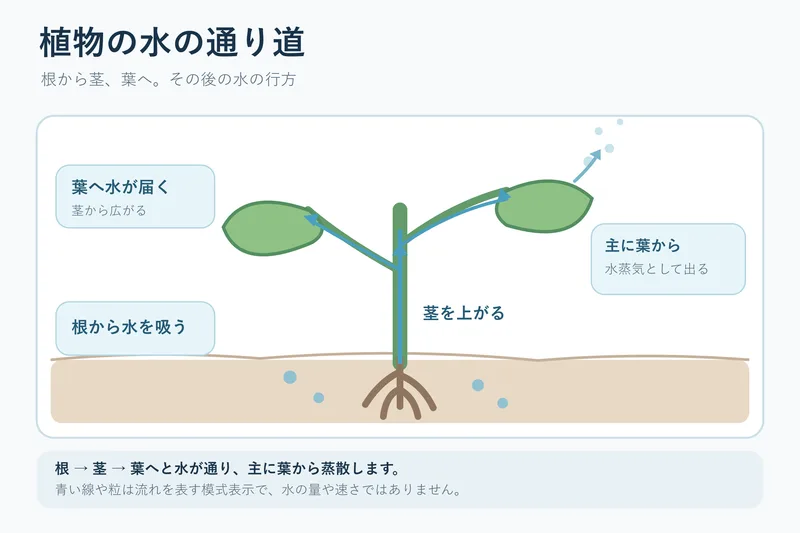

植物の養分と水の通り道色水で見る茎と葉の水の通り道
根を色水につけたホウセンカの茎を横と縦に切った断面を拡大して並べ、色のついた部分の輪とすじを対応させて、水が茎や葉の決まった通り道を通って体全体に行きわたることを示す図です。
植物の養分と水の通り道植物の学習のつながり(小3〜小6)
1本の植物の一生の輪を中心に、小3〜小6の学習が輪のどの場面をどんな見方で調べたかを札で示し、前の学年の学習が次の土台になることを矢印でたどる図です。
植物の養分と水の通り道生物と環境

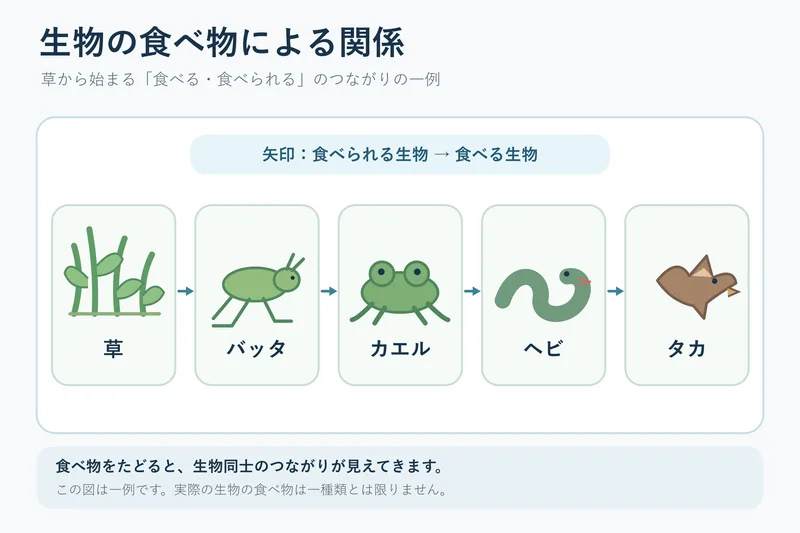

給食の食べ物のもとをたどる
給食のカレーライスの材料のもとを矢印でさかのぼり、米や野菜も牛肉も、どの道すじも日光を受けて養分をつくる植物に行き着くことを、外側の輪で示す図です。人を入れて関係をたどります。
生物と環境日光に当てた植物のまわりの空気の変化
ふくろをかぶせた植物に息をふきこみ、気体検知管ではかってから日光に当て、もう一度はかる手順と、二酸化炭素がへり酸素がふえた結果(例)を比べて、植物の気体の出入りを確かめる図です。
生物と環境土地のつくりと変化
火山の噴火や地震による土地の変化
火山の噴火で溶岩や火山灰が土地をおおったり新しい土地ができたりすることと、地震で地割れ・断層・がけくずれ・土地のもり上がりが起こることを示し、災害への備えにも触れる図です。
土地のつくりと変化地層の広がりと化石
谷をはさんだ両側のがけに同じ地層が見られることと、ボーリング試料を並べると地層が奥まで続いていることが分かること、地層から見つかる貝などの化石から、その場所が昔は海の底だったと分かることを示す図です。

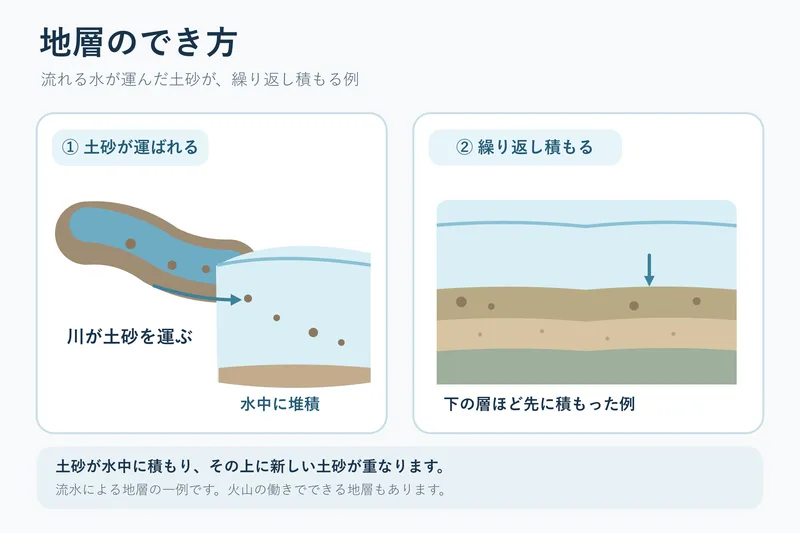

土地のつくりと変化粒の大きさで分かれて積もる
れき・砂・泥のまじった土を水に流しこむと、粒の大きいものから速くしずみ、下から れき・砂・泥 の順に分かれて積もることを、水そうの3コマと2回目の層で示す図です。
土地のつくりと変化がけの地層から昔の様子を読む
架空のがけの5つの層を下から順に読み、粒の大きさ・化石・火山灰を手がかりに、その場所で昔起こったことを時間の流れとして考える図です。読み取りは一例として示します。

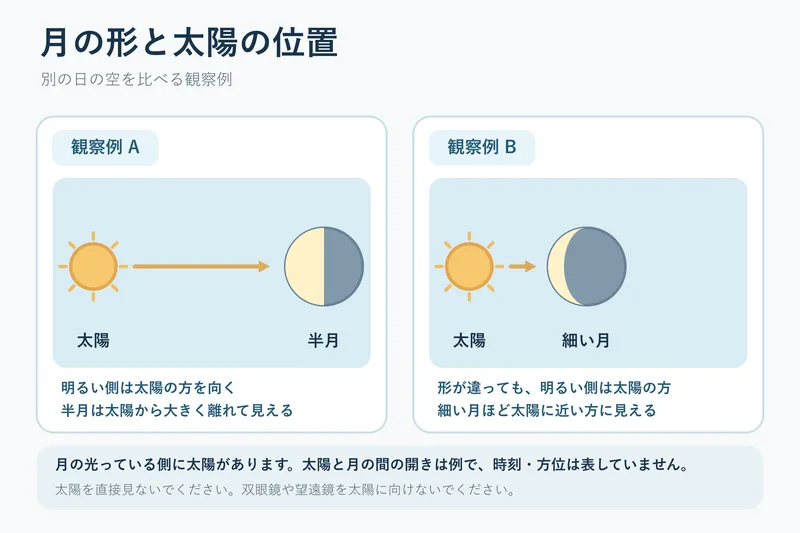

土地のつくりと変化月と太陽
電灯とボールで確かめる月の見え方
電灯を太陽、ボールを月の代わりにしたモデル実験を上から見た図で、どの位置でもボールは電灯の側が明るいことと、自分から見た形が位置によって変わることを示す図です。
月と太陽太陽・月・星の学習のつながり(小3〜小6)
小3の太陽と影、小4の月と星、小6の月と太陽の学習を、動き方(どれも東から南を通って西へ)と見え方(月の形のわけ)の2つの段と矢印でつなぐ図です。1つの学年の観察ではなく、学年をまたぐふり返りに使います。
