発電・蓄電・電気の利用

発電・蓄電・電気の利用(小学校6年理科「電気の利用」の図)

横にして見てください。2本の指で拡大できます。

発電・蓄電・電気の利用(小学校6年理科「電気の利用」の図)

素材について

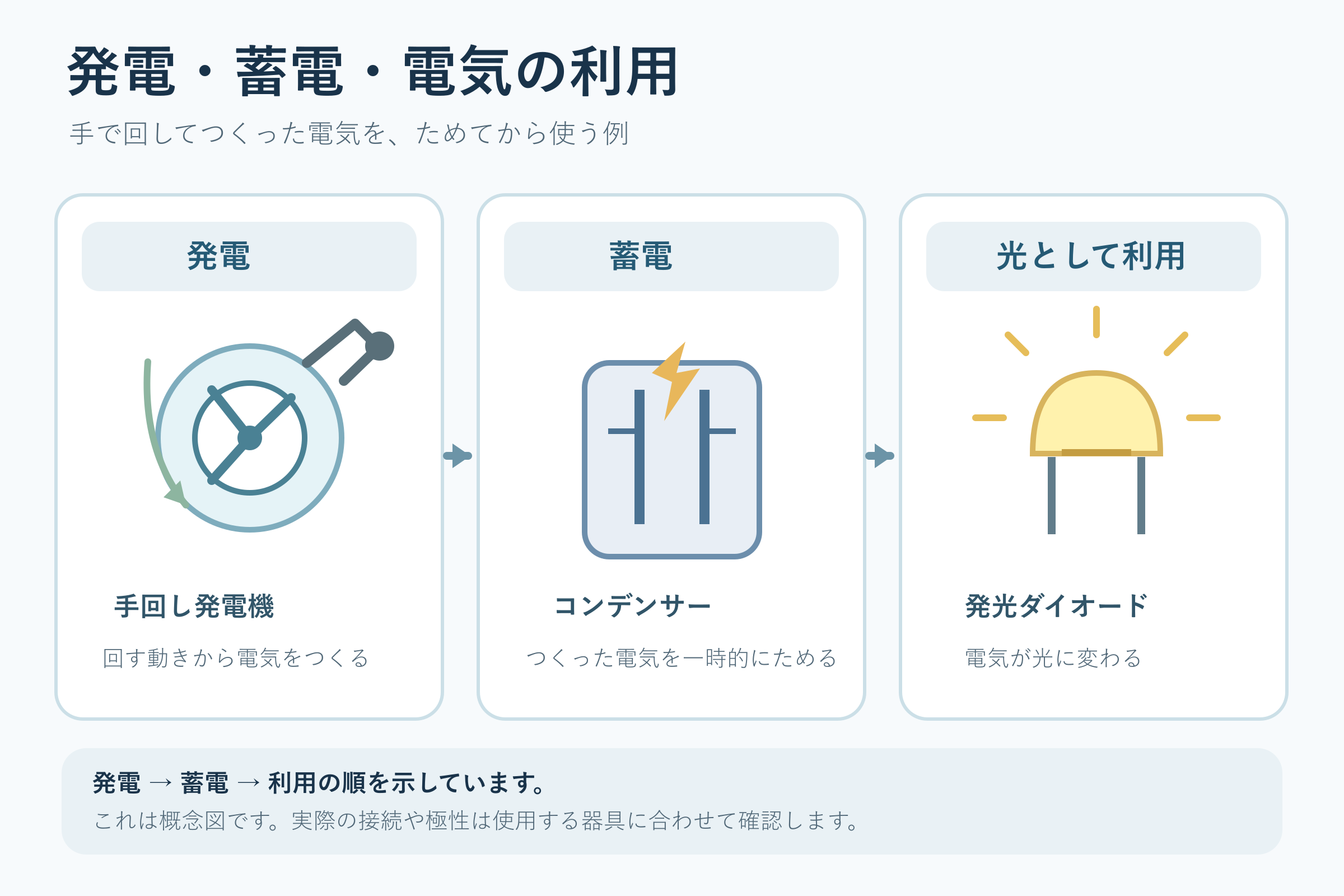

手回し発電機で電気をつくり、コンデンサーに蓄え、発光ダイオードを光らせる流れの模式図です。

小学校6年理科「電気の利用」の授業や調べ学習で使える図です。スライドに入れたり、児童生徒の端末に配ったりして使えます。予習・復習の資料にもなります。入れ方は授業での使い方をご覧ください。

図の見方

  • 左から「発電」「蓄電」「光として利用」の3つの枠が、右向きの矢印でつながっています。電気をつくる、ためる、使うの順です。
  • 「手回し発電機」は、丸い本体に沿った曲がった矢印で回す動きを表し、「回す動きから電気をつくる」と書いてあります。
  • 「コンデンサー」の絵は、2本の縦線と稲妻の印です。「つくった電気を一時的にためる」とあり、ためられる量や時間は示していません。
  • 「発光ダイオード」は、まわりに光の線を描き、「電気が光に変わる」と書いてあります。
  • 導線や回路図の記号はなく、矢印は順序と電気の移り方を示す概念図です。実際の接続や極性は、使う器具で確認します。

授業での使い方

発電・蓄電・電気から光への変換を、一つの利用例として順に説明するときに使います。

導入で、手回し発電機のハンドルを回して電気がつくれることを体験させ、つくった電気をためて後から使えるかを問います。展開では、発電機でコンデンサーに電気をため、発光ダイオードにつないで光るかどうかを調べる活動を、図の3つの枠に対応させて記録します。まとめでは、手で回した動きが電気を通って光に変わったことを、矢印をたどって説明させます。

発問の例

  • 手回し発電機のハンドルを回すと、何ができるのかな。
  • コンデンサーは、電気をどうする働きをしているのかな。
  • 最初に手で回した動きは、最後に何に変わったのかな。

つまずきやすい点

  • コンデンサーにためた電気は、使えば減って光は消えます。図は電気が減る様子を描いていないので、いくらでもためられるように受け取らないよう、光っている時間に限りがあることを実験で確かめさせます。
  • 図には導線がないので、図の並びのままつなげば光ると考える子どもがいます。実際は、発電機・コンデンサー・発光ダイオードの+と-の向きを、使う器具で確かめてつなぎます。

ほかの学習とのつながり

同じ単元の「電気の変換と身の回りの道具」では電気が光・音・熱・動きに変わることを、「センサーで明かりをつけるしくみ」では明かりをつける条件を決めるプログラムを扱います。小4の「乾電池のつなぎ方とモーター」の電気で動かす学習、中3の「エネルギーの変換」で発光ダイオードを例にした整理へつながります。
