植物の水の通り道(小学校6年理科「植物の養分と水の通り道」の図)

横にして見てください。2本の指で拡大できます。

植物の水の通り道(小学校6年理科「植物の養分と水の通り道」の図)

素材について

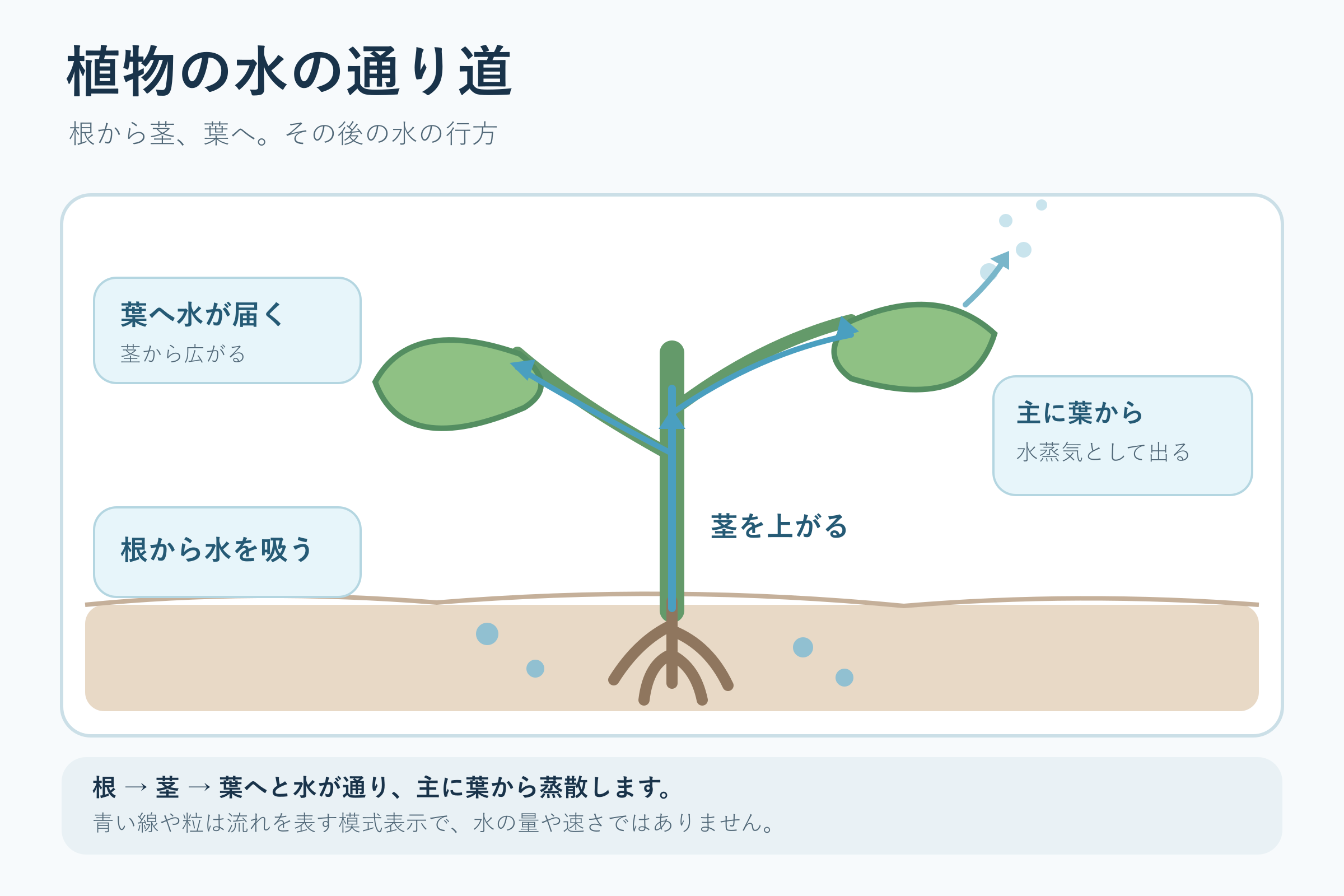

根から吸い上げた水が茎を通って葉へ届き、主に葉から水蒸気として出る様子の模式図です。

小学校6年理科「植物の養分と水の通り道」の授業や調べ学習で使える図です。スライドに入れたり、児童生徒の端末に配ったりして使えます。予習・復習の資料にもなります。入れ方は授業での使い方をご覧ください。

図の見方

  • 土の中の青い粒が水で、根から茎に重ねた青い線が上へ伸び、2枚の葉へ分かれて届きます。
  • 文字の枠を「根から水を吸う」「茎を上がる」「葉へ水が届く」と下から順に読むと、水が通る順になります。右の枠「主に葉から水蒸気として出る」が行き先です。
  • 右の葉から上へ向かう矢印と薄い粒が、水蒸気として出ていく様子です。水蒸気は実際には目に見えません。
  • 青い線や粒は流れを表す模式表示で、水の量や速さ、通り道の太さは表していません。葉以外からの水の出入りも描いていません。

授業での使い方

植物の体内で水が通る順序と、葉からの蒸散を結び付けて説明するときに使います。

導入で、色水を吸わせた植物の茎や葉を観察した結果を、図の青い線に重ねて振り返ります。展開では、図の枠を下から順に読み、根から吸う、茎を上がる、葉へ届く、葉から水蒸気として出る、と声に出してたどります。まとめでは、吸い上げた水が葉から出ていくこと(蒸散)を、指で矢印をなぞりながら説明させます。

発問の例

  • 根から吸い上げた水は、どんな順に通って葉まで届くのかな。
  • 葉まで届いた水は、そのあとどうなるのかな。
  • 図の薄い粒は水蒸気を表しているけれど、本物の水蒸気は見えるのかな。

つまずきやすい点

  • 矢印が右の葉からだけ出ているので、右の葉だけから水が出ると読む子どもがいます。水蒸気はどの葉からも出ます。また「主に」は、葉以外からも出ることがあるという意味です。
  • 水蒸気を、湯気のように白く見えるものと考えることがあります。図の薄い粒は、出ていく向きを示す模式で、水蒸気は目に見えません。

ほかの学習とのつながり

小4の「水の自然蒸発と結露」では、水が目に見えない水蒸気になって空気中へ出ることを学びました。同じ単元の「日光と葉のでんぷん」とあわせて、植物が根から水を取り入れ、葉で養分をつくる様子が分かります。「生物と空気・水の関わり」では、生物が水を取り入れたり出したりすることをまとめます。中2の「葉・茎・根のつくりと働き」で、水が通る管と蒸散を調べます。
