二力のつり合い(中学校1年理科「身近な物理現象」の図)

横にして見てください。2本の指で拡大できます。

二力のつり合い(中学校1年理科「身近な物理現象」の図)

素材について

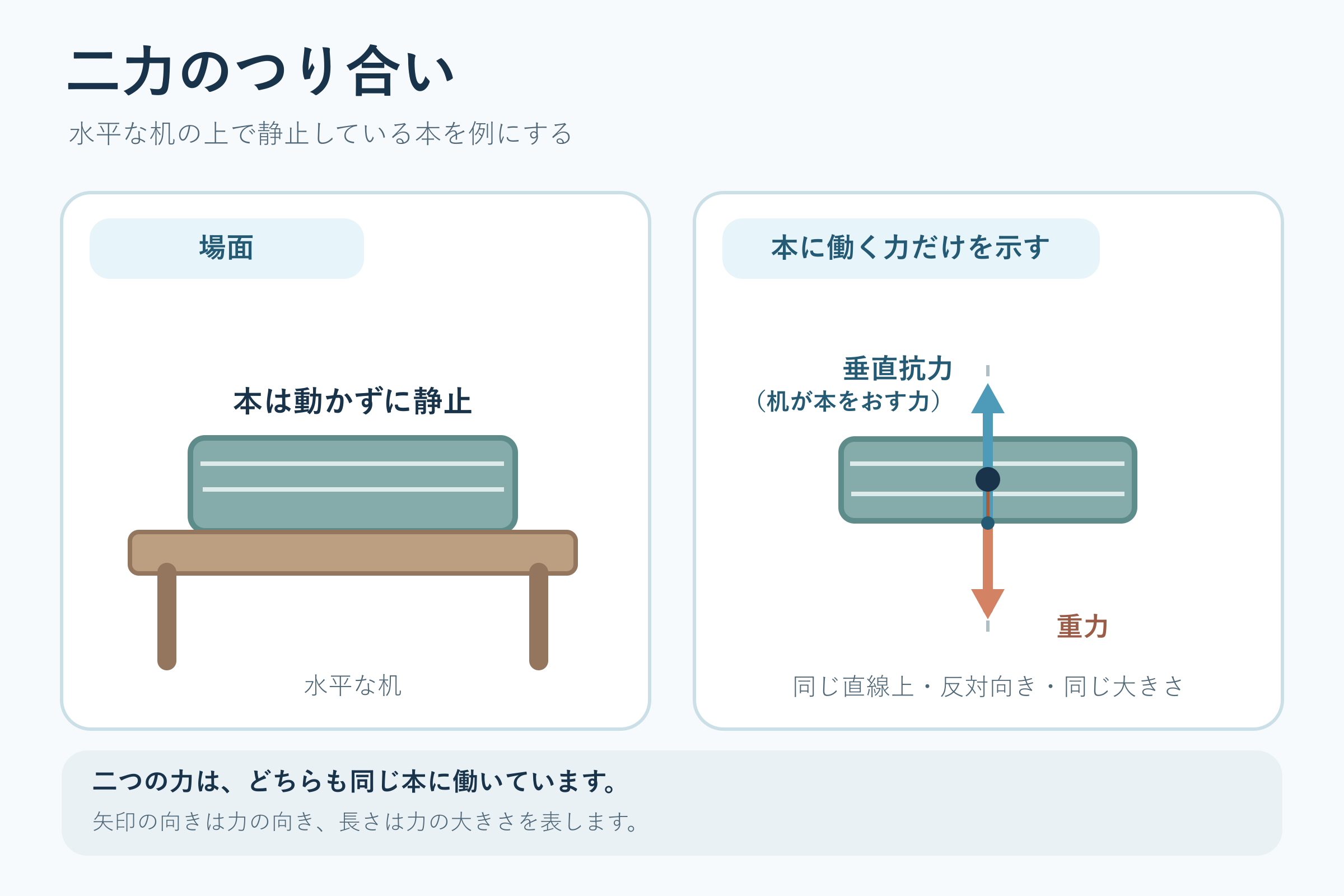

水平な机の上で静止している本に働く重力と垂直抗力(机が本をおす力)を、同一直線上の反対向きで同じ長さの矢印で示す図です。

中学校1年理科「身近な物理現象」の授業や調べ学習で使える図です。スライドに入れたり、児童生徒の端末に配ったりして使えます。予習・復習の資料にもなります。入れ方は授業での使い方をご覧ください。

図の見方

  • 左の「場面」は、水平な机の上の本が動かずに静止している様子です。右の「本に働く力だけを示す」では、その本だけを取り出して、本に働く力2本を矢印で描いています。
  • 上向きの矢印が「垂直抗力(机が本をおす力)」、下向きの矢印が「重力」です。2本は同じ直線上にあり、向きは反対、長さは同じです。
  • 注記「二つの力は、どちらも同じ本に働いています。」は、つり合う2力の条件の一つです。矢印の向きは力の向き、長さは力の大きさを表します。
  • 矢印の出る位置は、垂直抗力が本と机の接する面(本の下側)、重力が本の中心です。机に働く力は描いていません。

授業での使い方

一つの物体に働く二力がつり合う条件を考えるときに使います。

導入で、机の上で止まっている本に力が働いているのかを問います。展開では、右の図の矢印の向き・長さ・位置を確かめながら、本に働く力を矢印で作図させ、2力がつり合う条件を「同じ物体」「同じ直線上」「反対向き」「同じ大きさ」の4つにまとめます。まとめでは、本が動かない理由を、この条件を使って説明させます。

発問の例

  • 止まっている本に働いている力は、何と何でしょう。
  • 2本の矢印の向きと長さを比べると、どうなっていますか。
  • 本が動かないのは、2つの力がどうなっているからでしょう。

つまずきやすい点

  • 机は動かないので力を出していないと考える生徒がいます。目には見えませんが、机が本をおし上げているから本は落ちないことを、図の「垂直抗力」で確かめます。
  • この図の2本はどちらも本に働く力です。「本が机をおす力」は机に働く力なので、描いてありません。作用・反作用との区別は別に扱います。

ほかの学習とのつながり

同じ単元の「力の表し方と重さ・質量」で力を矢印で表す3つの要素を学ぶと、この図の矢印が読みやすくなります。中3の「作用・反作用とつり合いの違い」では、机の上の本を例に、つり合う2力と作用・反作用を比べます。「慣性の法則」では、力がつり合っているときの物体の動きを学びます。
