SCIENCE

中学校1年 理科の教材図版

中学校1年の理科の4単元・68点。単元から授業に合う図を選べます。

身近な物理現象

光の反射と二つの角度(中学校1年理科「身近な物理現象」の図)
中学校1年理科

光の反射と二つの角度

平面鏡で反射する光と、入射角・反射角を法線から測る位置を示す図です。

身近な物理現象
光の屈折(中学校1年理科「身近な物理現象」の図)
中学校1年理科

光の屈折

空気から水へ、水から空気へ進む光が境界で曲がる向きを、法線とともに比較する模式図です。

身近な物理現象
凸レンズと像(中学校1年理科「身近な物理現象」の図)
中学校1年理科

凸レンズと像

物体を凸レンズに近づけた二つの例で、スクリーンにできる実像の位置と大きさを比べる光路図です。

身近な物理現象

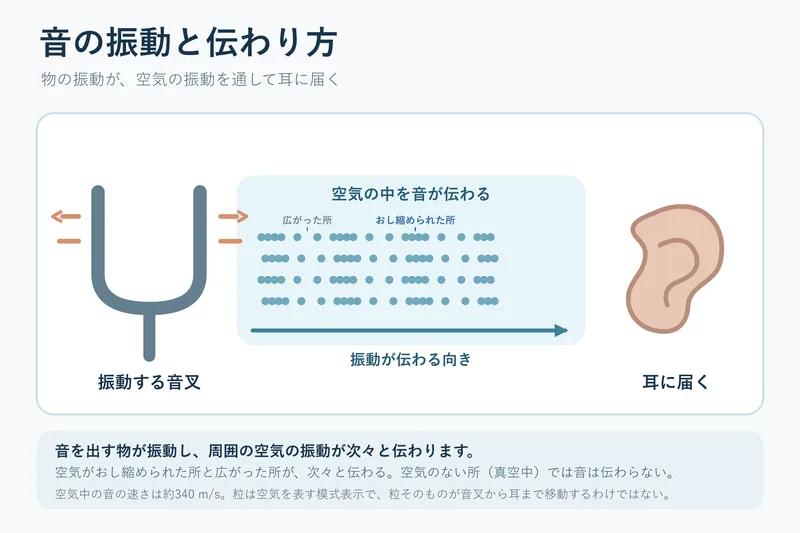

音の振動と伝わり方(中学校1年理科「身近な物理現象」の図)
中学校1年理科

音の振動と伝わり方

音叉の振動が、空気のおし縮められた所と広がった所として次々と伝わり、耳に届く様子を示す模式図です。

身近な物理現象

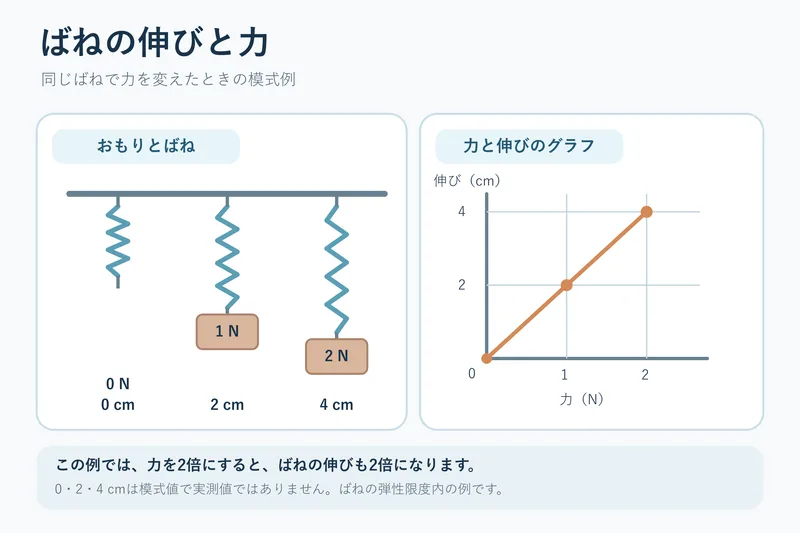

ばねの伸びと力(中学校1年理科「身近な物理現象」の図)
中学校1年理科

ばねの伸びと力

ばねに加える力を変えたときの伸びを、つり下げたおもりの図と比例のグラフで示す模式例です。

身近な物理現象

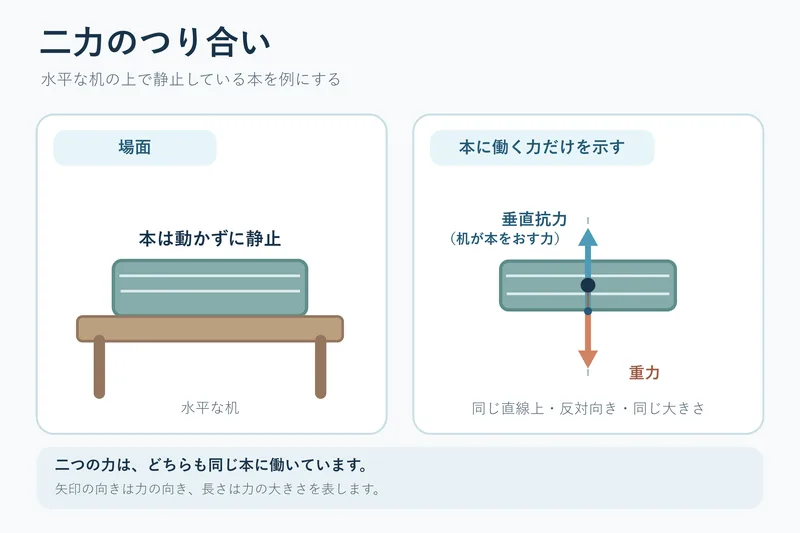

二力のつり合い(中学校1年理科「身近な物理現象」の図)
中学校1年理科

二力のつり合い

水平な机の上で静止している本に働く重力と垂直抗力(机が本をおす力)を、同一直線上の反対向きで同じ長さの矢印で示す図です。

身近な物理現象
音の大小と高低(中学校1年理科「身近な物理現象」の図)
中学校1年理科

音の大小と高低

オシロスコープで見た4つの音の波形を、振幅(大小)と振動数(高低)で並べてくらべ、モノコードで音の大きさや高さを変える条件を示す図です。

身近な物理現象
力の表し方と重さ・質量(中学校1年理科「身近な物理現象」の図)
中学校1年理科

力の表し方と重さ・質量

力を作用点・向き・大きさの3つの要素で矢印に表すことと、同じ物体でも地球上と月面では重さ(重力の大きさ)が違うが、質量は変わらないことを示す図です。

身近な物理現象
光の色とプリズム(中学校1年理科「身近な物理現象」の図)
中学校1年理科

光の色とプリズム

白色光をプリズムに通すと、赤から紫までのいろいろな色の光に分かれることと、色によって屈折のしかたが違うこと、虹も同じしくみで見えることを示す図です。

身近な物理現象
物が見えるしくみと乱反射(中学校1年理科「身近な物理現象」の図)
中学校1年理科

物が見えるしくみと乱反射

光源から出た光が物の表面でいろいろな向きにはね返り、その一部が目に入ると物が見えることと、鏡の面と紙の面での光のはね返り方のちがい(乱反射)を示す図です。

身近な物理現象
鏡にうつる像の位置(中学校1年理科「身近な物理現象」の図)
中学校1年理科

鏡にうつる像の位置

上から見た図で、物体から出て鏡で反射し目に入る光と、それを逆向きにのばした線から、像が鏡をはさんで物体と対称な位置に見える理由を示す図です。像の位置から反射の道すじをかく順も示します。

身近な物理現象
凸レンズでできる虚像(虫めがねの見え方)(中学校1年理科「身近な物理現象」の図)
中学校1年理科

凸レンズでできる虚像(虫めがねの見え方)

焦点の内側に置いた物体から出た光が凸レンズを通って広がるため、スクリーンに像ができず、光を逆向きにのばした線の交わる所に同じ向きの大きな虚像が見えることを示す光路図です。

身近な物理現象
水の中の物が浮き上がって見えるわけ(中学校1年理科「身近な物理現象」の図)
中学校1年理科

水の中の物が浮き上がって見えるわけ

茶わんに水を入れると底のコインが見えてくる場面と、水面の近くの拡大断面で、水中の物からの光が水面で法線から離れる向きに曲がり、目がまっすぐ来たと受け取るため浅く見えることを示す図です。

身近な物理現象
全反射と光ファイバー(中学校1年理科「身近な物理現象」の図)
中学校1年理科

全反射と光ファイバー

水中から空気中へ進む光の入射角を3段階に大きくしたとき、屈折から全反射へ変わることを示す図です。全反射を利用する光ファイバーと、水中から見上げた水面が鏡のように見える場面も並べています。

身近な物理現象
雷の光と音のずれで距離を考える(中学校1年理科「身近な物理現象」の図)
中学校1年理科

雷の光と音のずれで距離を考える

雷の光がほぼ一瞬で届くのに対し、音は1秒に約340 mずつ進むことを距離の目盛りで比べ、聞こえるまでの時間から雷までの距離を考えることを、比例のグラフとともに示す図です。

身近な物理現象
力がはたらいていると分かる3つの手がかり(中学校1年理科「身近な物理現象」の図)
中学校1年理科

力がはたらいていると分かる3つの手がかり

ばねをおし縮める・ボールを打ち返す・荷物を持ち上げて止める、の3つの場面で、力を受けている物の形や動きの変化と支えられている様子から、力がはたらいていることが分かることを示す図です。力の矢印を学ぶ前の見分けに絞っています。

身近な物理現象
測定値の点からグラフをかく(中学校1年理科「身近な物理現象」の図)
中学校1年理科

測定値の点からグラフをかく

軸・目盛り・点・線の順にグラフをかく手順と、測定値の点を折れ線でつなぐよくない例、点のなるべく近くを通る直線やなめらかな曲線を引くよい例を比べて示す図です。値は模式の例です。

身近な物理現象
音を伝える物・伝えない所(中学校1年理科「身近な物理現象」の図)
中学校1年理科

音を伝える物・伝えない所

空気・水・机(固体)の中を音が振動として伝わる3つの場面と、容器の空気をぬいていくと音が小さくなる場面を比べ、音が伝わるには音を伝える物が必要であることを示す図です。

身近な物理現象

身の回りの物質

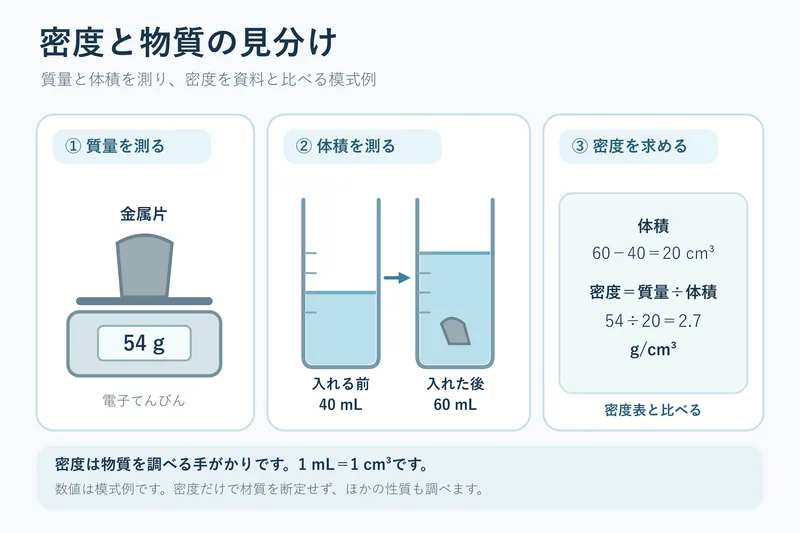

密度と物質の見分け(中学校1年理科「身の回りの物質」の図)
中学校1年理科

密度と物質の見分け

金属片の質量と水位の変化から体積を求め、密度を計算して物質を調べる手順の模式図です。

身の回りの物質

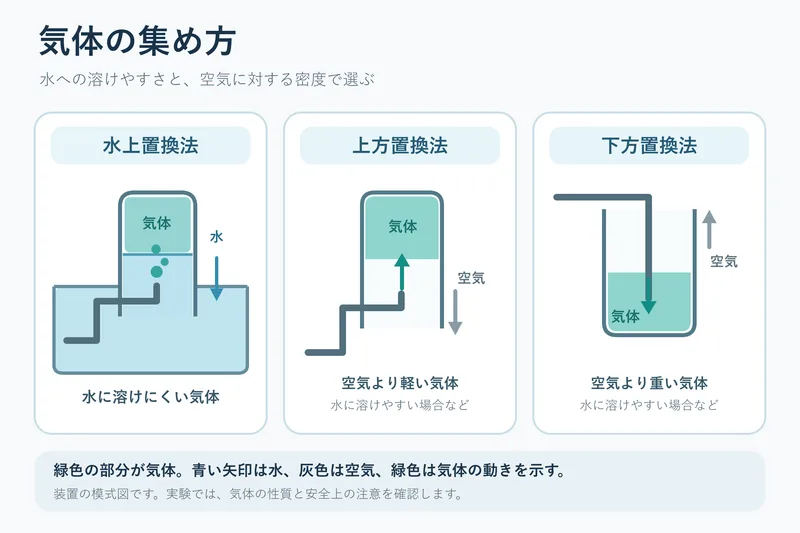

気体の集め方(中学校1年理科「身の回りの物質」の図)
中学校1年理科

気体の集め方

水上置換法・上方置換法・下方置換法を、容器の向きと水・空気が押し出される向きで比べる模式図です。

身の回りの物質

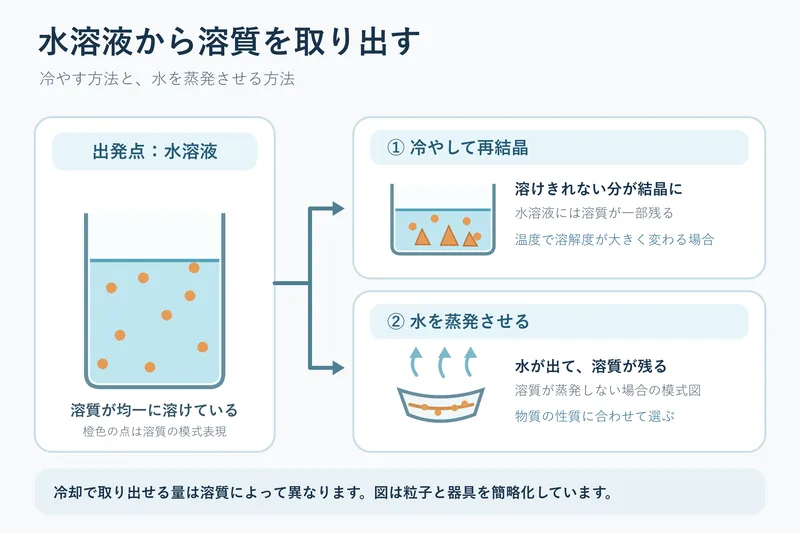

水溶液から溶質を取り出す(中学校1年理科「身の回りの物質」の図)
中学校1年理科

水溶液から溶質を取り出す

水溶液を冷やす場合と水を蒸発させる場合を比べ、溶質が現れる様子を示す模式図です。

身の回りの物質

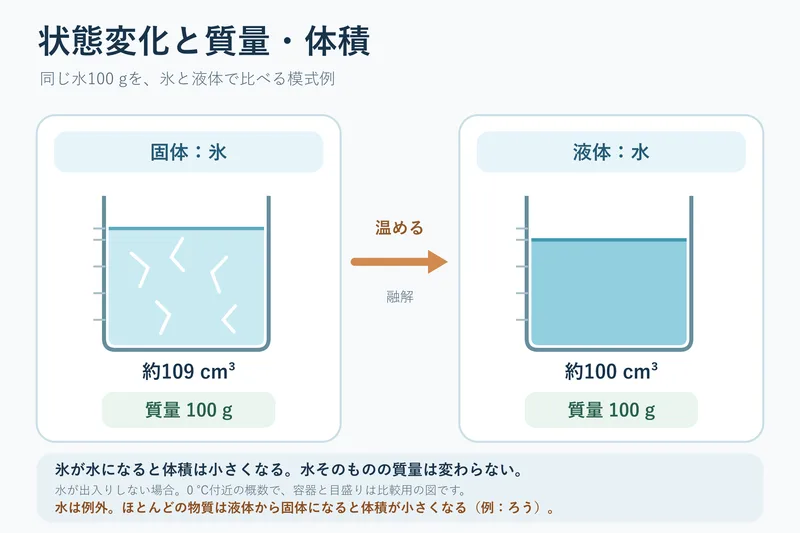

状態変化と質量・体積(中学校1年理科「身の回りの物質」の図)
中学校1年理科

状態変化と質量・体積

同じ質量の氷と水を例に、融解で質量は変わらず体積が変わることを示す模式図です。水は体積が小さくなる例外であることも注記しています。

身の回りの物質

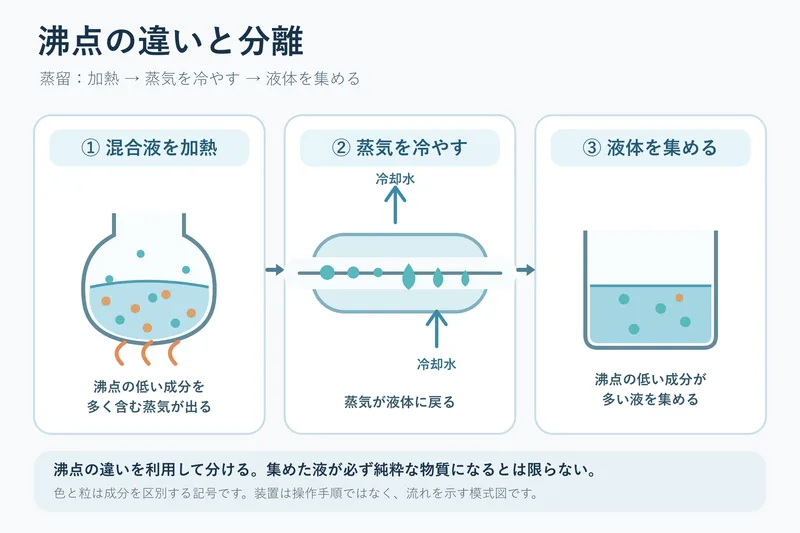

沸点の違いと分離(中学校1年理科「身の回りの物質」の図)
中学校1年理科

沸点の違いと分離

混合液を加熱して生じた蒸気を冷やし、液体として集める蒸留の流れを示す模式図です。

身の回りの物質
白い粉末の見分け方(中学校1年理科「身の回りの物質」の図)
中学校1年理科

白い粉末の見分け方

砂糖・食塩・デンプンの白い粉末を、水への溶け方と加熱したときの変化で見分ける流れと、燃えると二酸化炭素が出る有機物と無機物の違いを示す図です。

身の回りの物質
加熱したときの温度と融点・沸点(中学校1年理科「身の回りの物質」の図)
中学校1年理科

加熱したときの温度と融点・沸点

氷を加熱したときの時間と温度のグラフで、状態が変化している間は温度が一定になることを示し、融点・沸点と、固体・液体・気体の粒子のモデルを対応させた図です。

身の回りの物質
純粋な物質と混合物(中学校1年理科「身の回りの物質」の図)
中学校1年理科

純粋な物質と混合物

1種類の物質でできた純粋な物質と、何種類かの物質が混ざった混合物を、粒子のモデルと身近な例で分け、加熱したときに純粋な物質は沸点で温度が一定になり、混合物は一定にならないことをグラフで示す図です。

身の回りの物質
気体の発生と性質の調べ方(中学校1年理科「身の回りの物質」の図)
中学校1年理科

気体の発生と性質の調べ方

酸素・二酸化炭素・水素・アンモニアについて、発生させる方法と、線香・石灰水・マッチの火・水でぬらした赤色リトマス紙などを使った確かめ方、主な性質を並べる図です。

身の回りの物質
金属に共通する性質(中学校1年理科「身の回りの物質」の図)
中学校1年理科

金属に共通する性質

金属に共通する性質(電気をよく通す、熱をよく伝える、みがくと光る、たたくと広がり引っ張るとのびる)と、磁石につくのは鉄などの一部の金属だけで、金属に共通する性質ではないことを示す図です。

身の回りの物質
ガスバーナーの火のつけ方と炎の調節(中学校1年理科「身の回りの物質」の図)
中学校1年理科

ガスバーナーの火のつけ方と炎の調節

ガスバーナーの2つのねじ(空気調節ねじ・ガス調節ねじ)の役割と、火のつけ方の順、空気の量による炎のちがい(オレンジ色の長い炎・青い炎・短い炎)を、操作の理由と安全の注意とともに示す図です。

身の回りの物質
メスシリンダーと電子てんびんの正しい読み方(中学校1年理科「身の回りの物質」の図)
中学校1年理科

メスシリンダーと電子てんびんの正しい読み方

メスシリンダーのへこんだ液面のいちばん下を真横から最小目盛りの10分の1まで読むこと(例:42.5 mL)と、電子てんびんで容器をのせてから表示を0にする手順を、よくない例と比べて示す図です。

身の回りの物質
ろ過のしかた:ろうととガラス棒の使い方(中学校1年理科「身の回りの物質」の図)
中学校1年理科

ろ過のしかた:ろうととガラス棒の使い方

ろ過の装置の正面図に印A〜Dを付け、ガラス棒の使い方・液の高さ・ろうとのあしの向きを理由とともに示し、ろ紙を通る粒と残る粒を粒のモデルで示す図です。

身の回りの物質
気体を発生させる装置の置き方と注意(中学校1年理科「身の回りの物質」の図)
中学校1年理科

気体を発生させる装置の置き方と注意

気体を発生させる装置で、ろうと管の先は液の中、フラスコの中のガラス管の先は液の外に置く理由と、出はじめの気体は装置の中の空気が多いので集めないことを、粒のモデルと安全の注意とともに示す図です。

身の回りの物質
薬品を安全に扱う基本の約束(中学校1年理科「身の回りの物質」の図)
中学校1年理科

薬品を安全に扱う基本の約束

実験台の前に立つ人の目・鼻・手と道具に印を付け、保護眼鏡・手であおいでかぐ・ラベルを手のひら側・使う分だけとる・水で洗う・決められた容器に集める、の6つの約束を理由とよくない例とともに示す図です。

身の回りの物質
氷が水に浮きエタノールに沈むわけ(中学校1年理科「身の回りの物質」の図)
中学校1年理科

氷が水に浮きエタノールに沈むわけ

同じ氷が水には浮きエタノールには沈むようすと、密度の数直線(エタノール約0.79・氷約0.92・水約1.00 g/cm³)を結び、浮き沈みは物と液体の密度の比べで決まることを示す図です。

身の回りの物質
溶解度曲線から出てくる結晶の量を読む(中学校1年理科「身の回りの物質」の図)
中学校1年理科

溶解度曲線から出てくる結晶の量を読む

溶解度曲線で、60℃の飽和水溶液を20℃に冷やすと出てくる結晶の量が、2つの温度の溶解度の差(硝酸カリウムは約77 g、塩化ナトリウムは約1 g)になることを読み取る図です。

身の回りの物質
濃さを粒子の数で表す(質量パーセント濃度)(中学校1年理科「身の回りの物質」の図)
中学校1年理科

濃さを粒子の数で表す(質量パーセント濃度)

食塩水を、1つ5 g 分の粒のモデルと帯で表し、質量パーセント濃度が溶液全体に占める溶質の割合で決まることと、水を足すと濃さが下がり、分けても変わらないことを示す図です。

身の回りの物質
液体が気体になると袋がふくらむわけ(中学校1年理科「身の回りの物質」の図)
中学校1年理科

液体が気体になると袋がふくらむわけ

エタノールを入れた袋に熱い湯をかけると大きくふくらみ、冷やすともとにもどる変化を、同じ数の粒子のモデルの間隔と動きで示す図です。体積は大きく変わっても質量は変わらないことを示します。

身の回りの物質
体積と状態の変化:小4の観察を中1の粒子で見直す(中学校1年理科「身の回りの物質」の図)
中学校1年理科

体積と状態の変化:小4の観察を中1の粒子で見直す

空気・金属の体積の変化と水の状態の変化を、小4の見た目の観察(左)と中1の粒子のモデル(右)で対応させ、粒子の数と大きさは同じで間隔と動きが変わることを示す図です。

身の回りの物質

いろいろな生物とその共通点

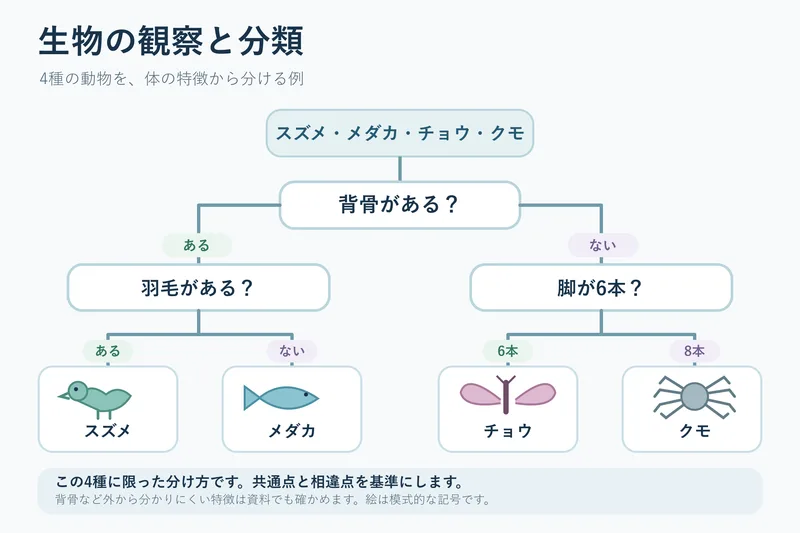

生物の観察と分類(中学校1年理科「いろいろな生物とその共通点」の図)
中学校1年理科

生物の観察と分類

4種の動物を、背骨・羽毛・脚の本数という特徴で分ける分岐図です。

いろいろな生物とその共通点

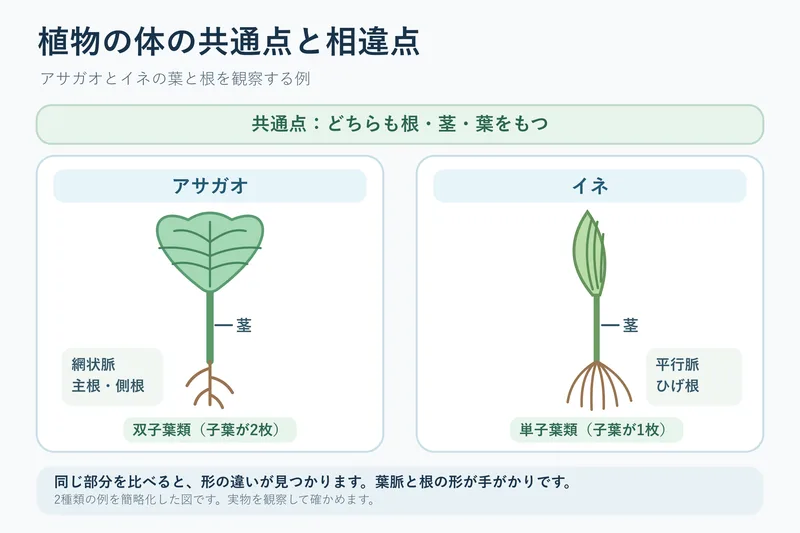

植物の体の共通点と相違点(中学校1年理科「いろいろな生物とその共通点」の図)
中学校1年理科

植物の体の共通点と相違点

アサガオ(双子葉類)とイネ(単子葉類)を例に、共通する根・茎・葉と、葉脈・根の形の違いを比べる模式図です。

いろいろな生物とその共通点
脊椎動物の5つのなかま(中学校1年理科「いろいろな生物とその共通点」の図)
中学校1年理科

脊椎動物の5つのなかま

魚類・両生類・は虫類・鳥類・哺乳類を、生活場所・呼吸のしかた・体の表面・子の生まれ方・体温などの特徴でくらべ、共通点と相違点を帯で示す図です。

いろいろな生物とその共通点
種子をつくらない植物と植物の分類(中学校1年理科「いろいろな生物とその共通点」の図)
中学校1年理科

種子をつくらない植物と植物の分類

植物を、種子をつくるかどうか、胚珠が子房の中にあるかどうか、子葉の数、根・茎・葉の区別があるかどうかで、双子葉類・単子葉類・裸子植物・シダ植物・コケ植物の5つのなかまに分ける図です。それぞれの特徴と代表的な例、シダ植物とコケ植物の維管束の違いを示します。

いろいろな生物とその共通点
無脊椎動物のなかま(中学校1年理科「いろいろな生物とその共通点」の図)
中学校1年理科

無脊椎動物のなかま

背骨のない動物のうち、外骨格をもち体やあしに節がある節足動物(昆虫類・甲殻類など)と、外とう膜で内臓が包まれた軟体動物(イカ・アサリなど)の体のつくりを比べる図です。

いろいろな生物とその共通点
顕微鏡の使い方:プレパラートからピント合わせまで(中学校1年理科「いろいろな生物とその共通点」の図)
中学校1年理科

顕微鏡の使い方:プレパラートからピント合わせまで

プレパラートのつくり方と、横から見ながら近づけ、のぞきながら遠ざけてピントを合わせる理由を横から見た図で示し、倍率と視野の関係、像の動かし方まで示す図です。

いろいろな生物とその共通点
ルーペと双眼実体顕微鏡の使い分け(中学校1年理科「いろいろな生物とその共通点」の図)
中学校1年理科

ルーペと双眼実体顕微鏡の使い分け

ルーペと双眼実体顕微鏡の見え方と使い方を比べ、倍率の目安の帯(ルーペ・双眼実体顕微鏡・顕微鏡)と向いている物で、観察する物に合わせて道具を選ぶ手がかりを示す図です。

いろいろな生物とその共通点
アブラナとマツの花のつくり:子房と胚珠(中学校1年理科「いろいろな生物とその共通点」の図)
中学校1年理科

アブラナとマツの花のつくり:子房と胚珠

アブラナの花の縦断面とめしべの拡大、マツの雌花・雄花のりん片を比べ、胚珠が子房の中にあるか、むき出しかの違いと、受粉のあとの子房と胚珠の変化(果実・種子)を示す図です。

いろいろな生物とその共通点
ライオンとシマウマの目と歯のちがい(中学校1年理科「いろいろな生物とその共通点」の図)
中学校1年理科

ライオンとシマウマの目と歯のちがい

ライオン(肉食動物)とシマウマ(草食動物)の目のつき方を見える範囲の扇形で、歯の形を横から見た模式で比べ、体のつくりが食べ物と生活のしかたに合っていることを示す図です。

いろいろな生物とその共通点
観察した物をスケッチで記録する(中学校1年理科「いろいろな生物とその共通点」の図)
中学校1年理科

観察した物をスケッチで記録する

同じツユクサの花を、絵としてかいたよくない例と記録のスケッチのよい例でかき比べ、細い1本の線・点でかく・観察する物だけを大きく・言葉で記録する、の4つの約束を示す図です。

いろいろな生物とその共通点
気温と体温のグラフで比べる恒温動物と変温動物(中学校1年理科「いろいろな生物とその共通点」の図)
中学校1年理科

気温と体温のグラフで比べる恒温動物と変温動物

まわりの温度と体温の関係を模式のグラフで表し、ほぼ水平な恒温動物の線と右上がりの変温動物の線を比べて、冬のスズメとカエルの様子と結び付ける図です。「変温」が体温が低いという意味ではないことも示します。

いろいろな生物とその共通点
校庭の植物はどこに生えているか(中学校1年理科「いろいろな生物とその共通点」の図)
中学校1年理科

校庭の植物はどこに生えているか

架空の校庭の見取り図に見つかった植物を置き、同じ植物を日当たりとしめりけの2つの軸に並べ直して、生える場所と環境の条件を結び付ける図です。

いろいろな生物とその共通点

大地の成り立ちと変化

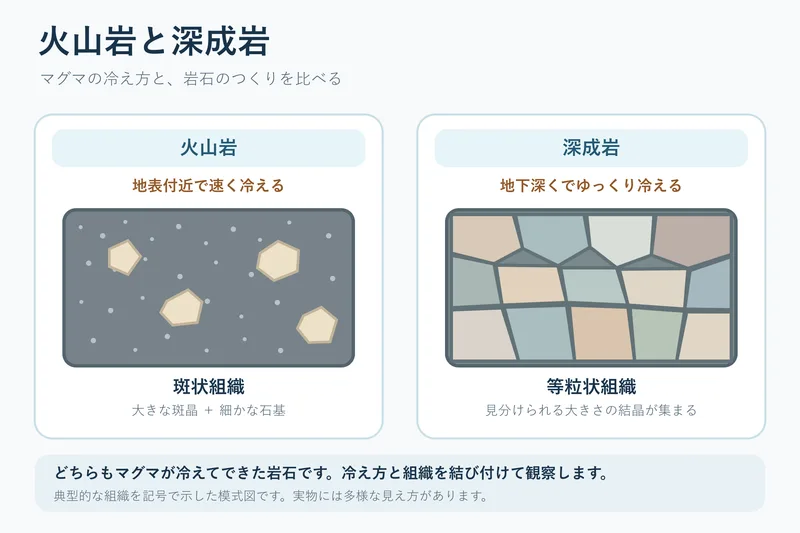

火山岩と深成岩(中学校1年理科「大地の成り立ちと変化」の図)
中学校1年理科

火山岩と深成岩

マグマが冷える場所・速さと、火山岩・深成岩に見られる典型的な組織を比べる模式図です。

大地の成り立ちと変化

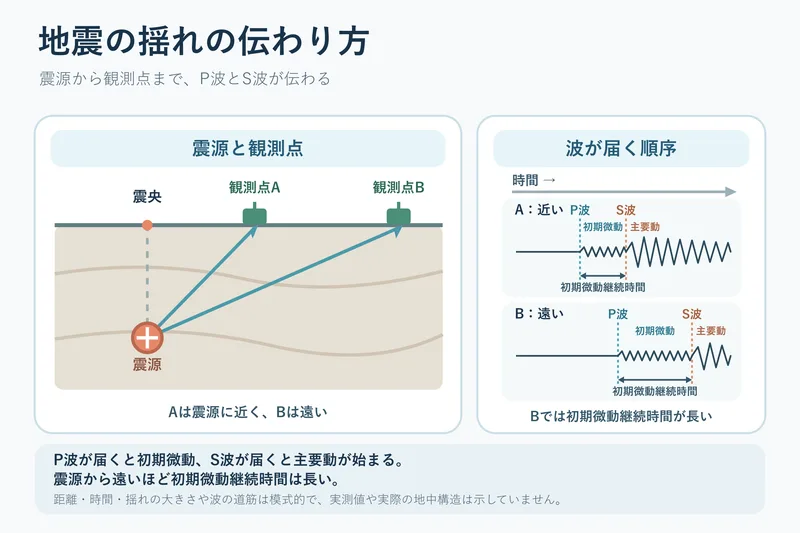

地震の揺れの伝わり方(中学校1年理科「大地の成り立ちと変化」の図)
中学校1年理科

地震の揺れの伝わり方

震源・震央・二つの観測点と、P波・S波が届く順序、地震計の記録(初期微動・主要動・初期微動継続時間)を対応させる模式図です。

大地の成り立ちと変化

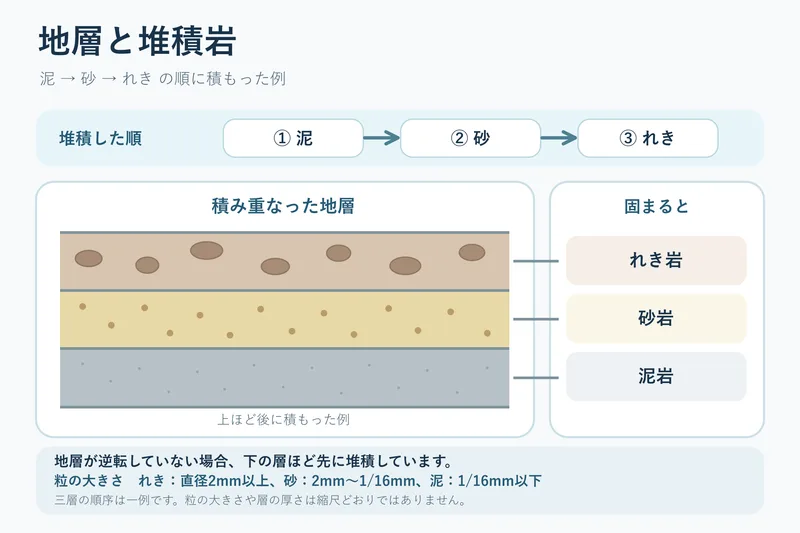

地層と堆積岩(中学校1年理科「大地の成り立ちと変化」の図)
中学校1年理科

地層と堆積岩

泥・砂・れきが順に堆積した例で、地層の重なり、堆積岩の名前、粒の大きさの区分を示す模式図です。

大地の成り立ちと変化
火山の形とマグマのねばりけ(中学校1年理科「大地の成り立ちと変化」の図)
中学校1年理科

火山の形とマグマのねばりけ

マグマのねばりけが弱いものから強いものへ、傾斜がゆるやかな形・円すい形・ドーム状の3つの火山を断面の模式図で並べ、噴火のようす、溶岩・火山灰の色、代表的な火山の例を対応させた図です。

大地の成り立ちと変化
プレートの動きと地震・火山(中学校1年理科「大地の成り立ちと変化」の図)
中学校1年理科

プレートの動きと地震・火山

東北地方を東西に切った断面の模式図で、海のプレートが陸のプレートの下に沈み込むことと、震源の深さの分布・火山ができる位置を示し、海溝型地震と津波の起こり方も示す図です。

大地の成り立ちと変化
震度とマグニチュード(中学校1年理科「大地の成り立ちと変化」の図)
中学校1年理科

震度とマグニチュード

震度は観測地点ごとの揺れの大きさで10階級あり、1つの地震でも場所によって値が違うこと(震央から遠いほど小さいことが多いが、地盤がやわらかい所では大きくなることがある)と、マグニチュードは地震そのものの規模を表す1つの値で、1大きいとエネルギーが約32倍になることを比べる図です。観測点と震度の値は模式的な例です。

大地の成り立ちと変化
しゅう曲・断層と大地の変動(中学校1年理科「大地の成り立ちと変化」の図)
中学校1年理科

しゅう曲・断層と大地の変動

地層が押されて曲がったしゅう曲、地層がずれた断層、海岸段丘や山で見つかる海の生物の化石などの隆起の跡を断面の模式図で示し、地層から大地が大きな力を受けて変動したことを読み取る図です。

大地の成り立ちと変化
示相化石と示準化石(中学校1年理科「大地の成り立ちと変化」の図)
中学校1年理科

示相化石と示準化石

サンゴ・シジミ・ブナなどの化石から地層ができた当時の環境が分かること(示相化石)と、サンヨウチュウ・アンモナイト・ビカリアなどの化石から地層ができた時代が分かること(示準化石)を示す図です。

大地の成り立ちと変化
柱状図と地層のつながり(中学校1年理科「大地の成り立ちと変化」の図)
中学校1年理科

柱状図と地層のつながり

3つの地点の柱状図を標高をそろえて並べ、火山灰の層を手がかりに地層のつながりを読み取り、地層が傾いていることを示す図です。数値は例です。

大地の成り立ちと変化
火山の恵みと災害は同じしくみから(中学校1年理科「大地の成り立ちと変化」の図)
中学校1年理科

火山の恵みと災害は同じしくみから

火山の断面の模式図で、温泉・地熱発電・地形や景観という恵みと、火山灰・火山ガス・溶岩流・火砕流という災害を左右に並べ、どちらも地下のマグマの熱と物質から生まれることを示す図です。

大地の成り立ちと変化
火成岩を冷え方と色の2つの軸で並べる(中学校1年理科「大地の成り立ちと変化」の図)
中学校1年理科

火成岩を冷え方と色の2つの軸で並べる

縦の軸に冷え方と組織(火山岩・深成岩)、横の軸に岩石の色とマグマのねばりけ・火山の形をとり、6つの火成岩を2×3に並べて、鉱物の割合の模式とともに整理する図です。

大地の成り立ちと変化
石灰岩とチャートの見分け方(中学校1年理科「大地の成り立ちと変化」の図)
中学校1年理科

石灰岩とチャートの見分け方

見た目が似ている石灰岩とチャートを、でき方と成分のちがい、うすい塩酸をかける・鉄くぎでこするの2つの調べ方の結果で比べて見分けることを示す図です。安全の注意も入れています。

大地の成り立ちと変化
地震波の到着時刻のグラフと緊急地震速報(中学校1年理科「大地の成り立ちと変化」の図)
中学校1年理科

地震波の到着時刻のグラフと緊急地震速報

P波とS波の到着時刻を震源からの距離と時間のグラフに表し、線の傾きで速さのちがいを、両矢印で初期微動継続時間が距離とともに長くなることを読み取り、その速さのちがいを使う緊急地震速報のしくみを示す図です。数値は例です。

大地の成り立ちと変化
地震で地面が液体のようになるしくみ(液状化)(中学校1年理科「大地の成り立ちと変化」の図)
中学校1年理科

地震で地面が液体のようになるしくみ(液状化)

ふだんと強いゆれの間の地面を拡大した粒のモデルで比べ、粒のかみ合いが外れて粒が水に浮いた状態になると、建物が傾きマンホールが浮き上がることと、液状化が起こりやすい土地を示す図です。

大地の成り立ちと変化
地層の断面から起こった順番を読み解く(中学校1年理科「大地の成り立ちと変化」の図)
中学校1年理科

地層の断面から起こった順番を読み解く

傾いた地層・断層・けずられた面・水平な地層が見られる崖の断面と、起こった順の5コマを番号で対応させ、重なりと切り方の手がかりから順番を推論する図です。

大地の成り立ちと変化
扇状地と三角州で積もる粒が違うわけ(中学校1年理科「大地の成り立ちと変化」の図)
中学校1年理科

扇状地と三角州で積もる粒が違うわけ

川を横から見た断面に流れの速さと積もる粒を重ね、山のふもとと河口で粒の大きさが違うわけと水のしみこみ方の違いを示す図です。土地利用は扱いません。

大地の成り立ちと変化
