気体の集め方(中学校1年理科「身の回りの物質」の図)

横にして見てください。2本の指で拡大できます。

気体の集め方(中学校1年理科「身の回りの物質」の図)

素材について

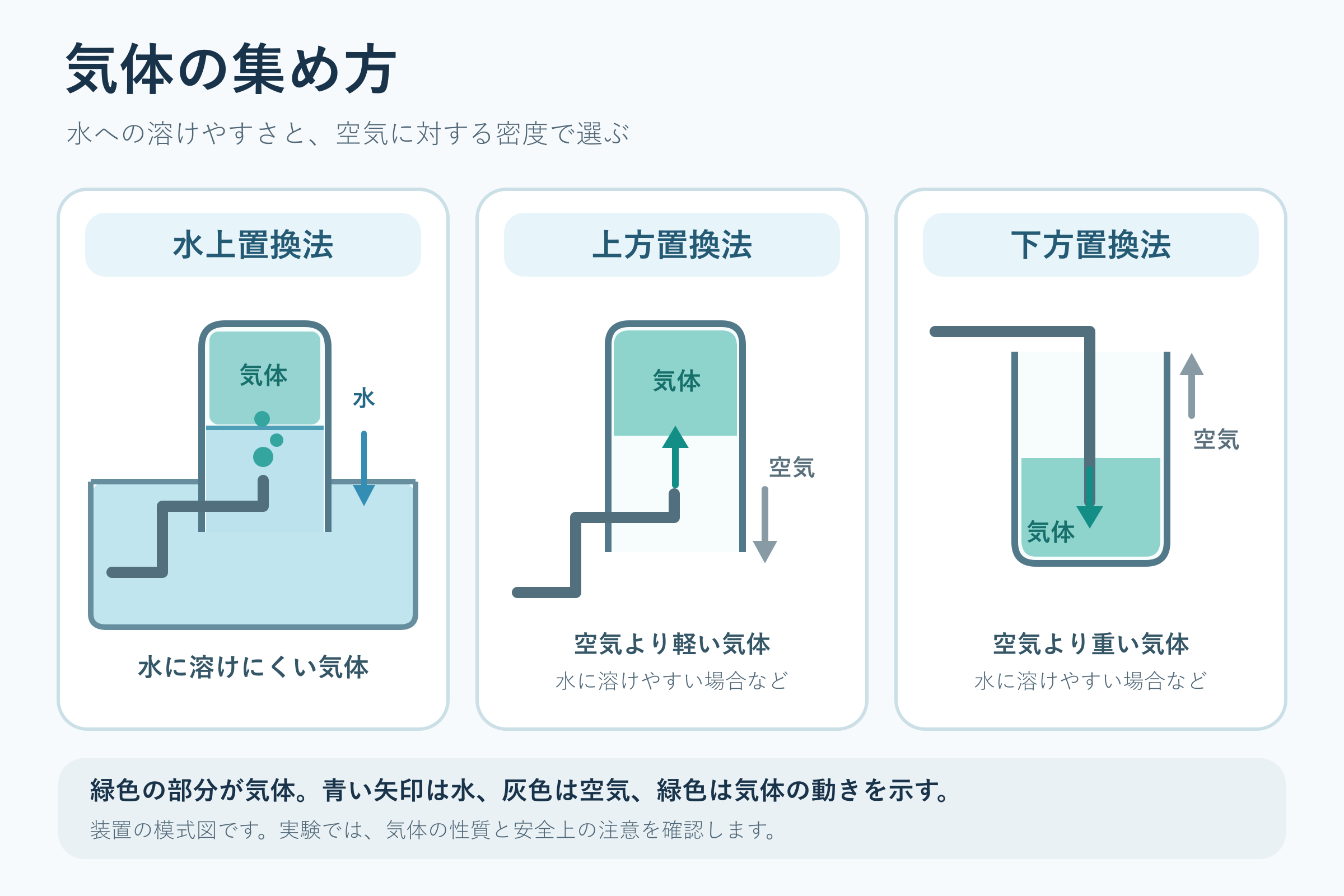

水上置換法・上方置換法・下方置換法を、容器の向きと水・空気が押し出される向きで比べる模式図です。

中学校1年理科「身の回りの物質」の授業や調べ学習で使える図です。スライドに入れたり、児童生徒の端末に配ったりして使えます。予習・復習の資料にもなります。入れ方は授業での使い方をご覧ください。

図の見方

  • 左から「水上置換法」「上方置換法」「下方置換法」の3枠です。緑色の部分が気体で、青い矢印は水、灰色の矢印は空気、緑色の矢印は気体の動きを表します。
  • 水上置換法は、水を満たした容器を水槽に逆さに立て、管から出た気体を上にためます。水は下へ押し出されます。「水に溶けにくい気体」とあります。
  • 上方置換法は、口を下に向けた容器に、管を下から入れます。気体は上にたまり、空気は下へ押し出されます。「空気より軽い気体」です。
  • 下方置換法は、口を上に向けた容器の底近くまで管を入れます。気体は底にたまり、空気は上へ押し出されます。「空気より重い気体」です。
  • 上方・下方置換法の下には「水に溶けやすい場合など」とあります。装置は配置を示す模式図です。

授業での使い方

気体の水への溶けやすさと空気に対する密度から、集め方を選ぶ学習に使います。

導入で、目に見えない気体をどう容器にためるかを問います。展開では、3つの方法を、容器の向き・押し出されるもの(水か空気か)・気体がたまる位置で比べ、気体の性質と結び付けて表に整理します。まとめでは、水への溶けやすさを先に考え、次に空気との重さを比べる順で、集め方を選ばせます。

発問の例

  • 水上置換法で気体がたまると、容器の中の水はどうなりますか。
  • 上方置換法と下方置換法では、押し出される空気の向きはどう違いますか。
  • 空気より重く、水に溶けやすい気体は、どの方法で集めるとよいでしょう。

つまずきやすい点

  • 上方と下方を取り違える生徒がいます。軽い気体は上にたまるので口を下に、重い気体は下にたまるので口を上に、と、向きとたまる位置を結び付けさせます。
  • 水に溶けやすい気体は水上置換法では集められません。その場合は、空気との重さで上方か下方かを選ぶことを、図の「水に溶けやすい場合など」で確かめます。
  • 注記のとおり、実験の前に、使う気体の性質と安全上の注意を確かめさせます。

ほかの学習とのつながり

同じ単元の「気体の発生と性質の調べ方」で、4つの気体の発生のさせ方と性質を学ぶと、どの気体にどの集め方が向くかを判断できます。小6の「気体が溶けている水溶液」では、水に気体が溶けていることを石灰水で調べました。水への溶けやすさは、この図の集め方を選ぶ条件です。
