沸点の違いと分離(中学校1年理科「身の回りの物質」の図)

横にして見てください。2本の指で拡大できます。

沸点の違いと分離(中学校1年理科「身の回りの物質」の図)

素材について

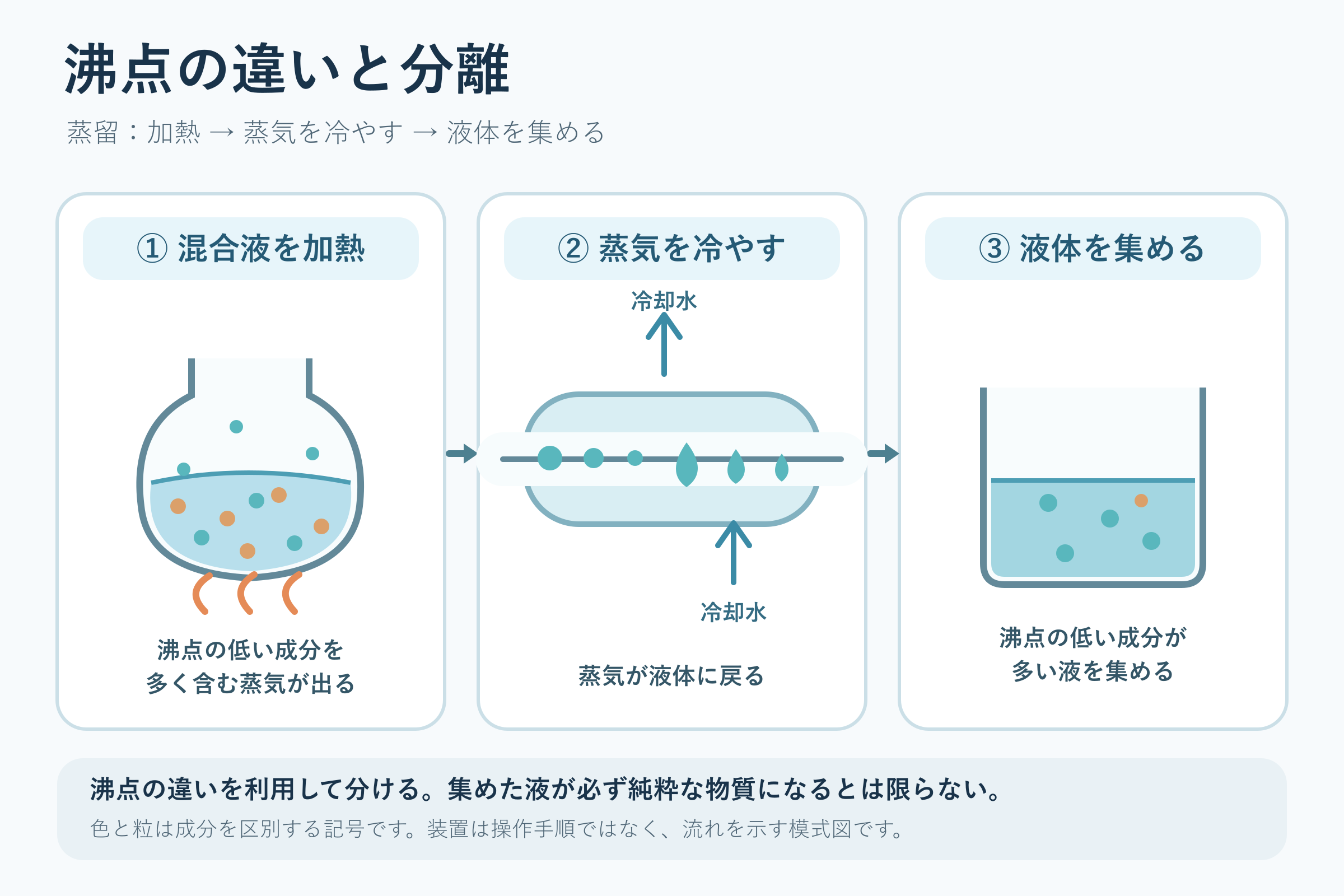

混合液を加熱して生じた蒸気を冷やし、液体として集める蒸留の流れを示す模式図です。

中学校1年理科「身の回りの物質」の授業や調べ学習で使える図です。スライドに入れたり、児童生徒の端末に配ったりして使えます。予習・復習の資料にもなります。入れ方は授業での使い方をご覧ください。

図の見方

  • 左から「① 混合液を加熱」「② 蒸気を冷やす」「③ 液体を集める」の3枠が、矢印で左から右へ並んでいます。
  • ①は、首の細い丸い容器の下に橙色の曲線(加熱)があります。液には橙色と青緑色の粒があり、液面の上の蒸気は青緑色の粒で、「沸点の低い成分を多く含む蒸気が出る」とあります。
  • ②は、横長の管の外側に「冷却水」の矢印があり、下から入って上へ出る向きです。管の中では粒が右へ行くほど水滴の形に変わり、「蒸気が液体に戻る」とあります。
  • ③は、集めた液に青緑色の粒が多く、橙色の粒が1つ混じっています。「沸点の低い成分が多い液を集める」とあります。
  • 色と粒は成分を区別する記号で、成分の数や割合は示していません。装置は操作手順ではなく、流れの模式図です。

授業での使い方

沸点の違いを利用する分離と、蒸留で集めた液の性質を考えるときに使います。

導入で、混ざった液体から一方だけを取り出せるかを問います。展開では、図の①〜③を実験の順にたどり、集めた液の性質を調べる活動と結び付けます。まとめでは、③に橙色の粒が混じっていることを手がかりに、蒸留で集めた液が純粋な物質とは限らない理由を説明させます。

発問の例

  • ①で出てくる蒸気には、沸点が高い成分と低い成分のどちらが多く含まれていますか。
  • ②で、蒸気が液体にもどるのはなぜでしょう。
  • ③で集めた液は、純粋な物質といえますか。

つまずきやすい点

  • 蒸留すれば成分が完全に分かれると考える生徒がいます。注記にあるとおり、集めた液が必ず純粋な物質になるとは限りません。③の橙色の粒を指して確かめます。
  • 「冷却水」の矢印を、蒸気の流れと読み違えることがあります。矢印は冷却水の流れで、蒸気は左から右へ進みます。
  • 実際の蒸留では、保護眼鏡をかけ、液が急に沸き立たないようおだやかに加熱します。装置の組み方と加熱の止め方は、図ではなく手順書で確かめます。

ほかの学習とのつながり

同じ単元の「純粋な物質と混合物」では、混合物は加熱しても沸点で温度が一定にならないことを学びます。「加熱したときの温度と融点・沸点」とあわせて、沸点の考え方が土台になります。小4の「水を熱したときの温度の変化」で見た、水蒸気が冷えて水の粒になる変化は、②で蒸気が液体に戻る様子と同じです。
