火山岩と深成岩(中学校1年理科「大地の成り立ちと変化」の図)

素材について

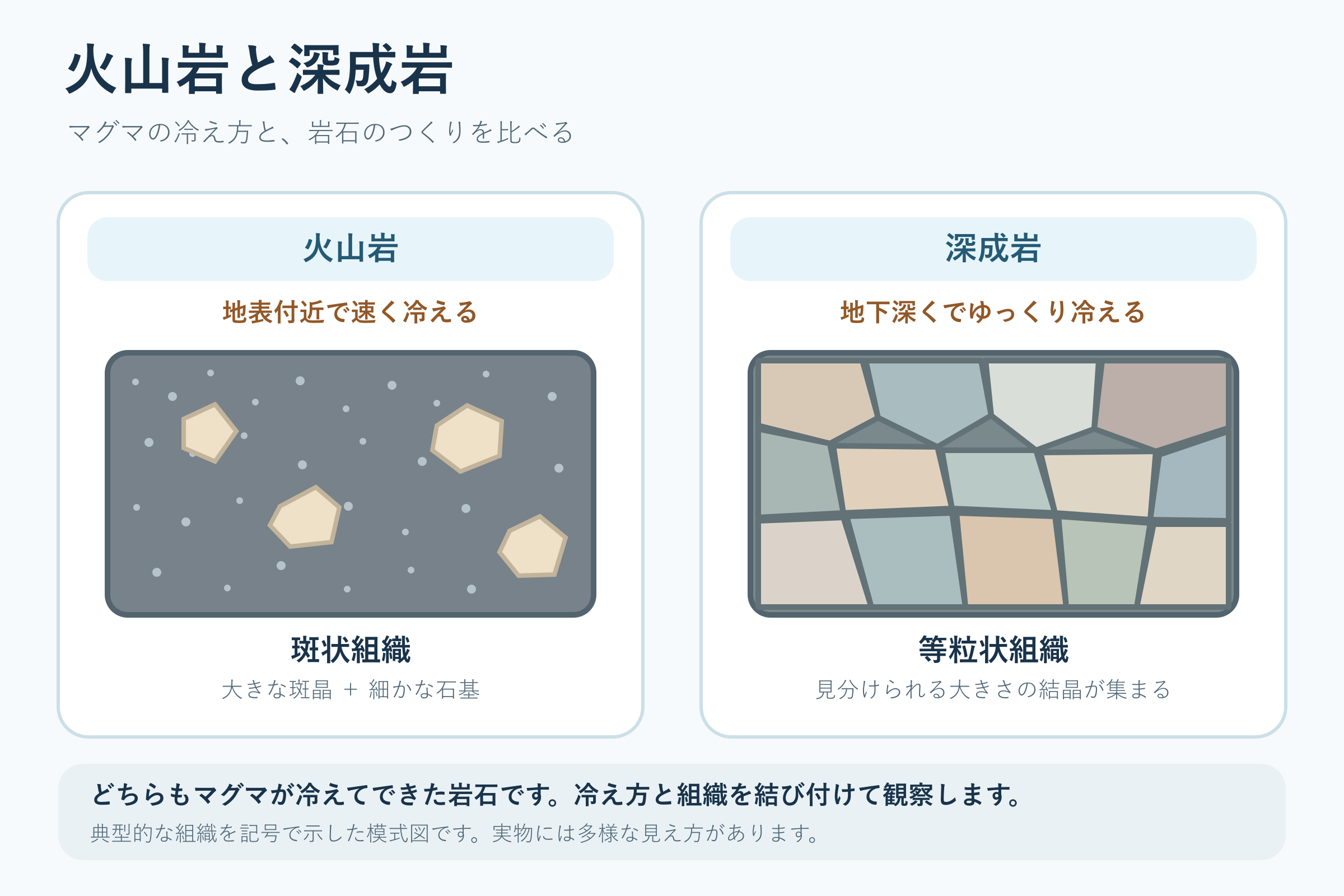

マグマが冷える場所・速さと、火山岩・深成岩に見られる典型的な組織を比べる模式図です。

中学校1年理科「大地の成り立ちと変化」の授業や調べ学習で使える図です。スライドに入れたり、児童生徒の端末に配ったりして使えます。予習・復習の資料にもなります。入れ方は授業での使い方をご覧ください。

図の見方

  • 左の火山岩と右の深成岩の枠は、上から「冷える場所と速さ」「組織の絵」「組織の名前」の順で、同じ並びです。
  • 火山岩は「地表付近で速く冷える」で、絵は細かな点(石基)の中に大きな多角形(斑晶)が散らばる「斑状組織」です。
  • 深成岩は「地下深くでゆっくり冷える」で、絵は同じくらいの大きさの多角形がすき間なく並ぶ「等粒状組織」です。
  • 2つの絵の違いは、結晶の大きさのそろい方です。色・形・数は実物の再現ではなく組織の対比を示す記号で、実物の見え方は多様です。

授業での使い方

岩石の組織の違いを観察し、マグマの冷え方と関連付けるときに使います。

導入で、どちらもマグマが冷えてできた岩石であることを確かめ、冷え方が違えばつくりも違うかを問います。展開では、火山岩と深成岩の標本や写真をルーペなどで観察してスケッチし、図の斑状組織・等粒状組織と見比べて、斑晶と石基にあたる部分を探します。まとめでは、冷える場所・速さと組織を矢印で結び、言葉で説明させます。

発問の例

  • 斑状組織で、斑晶と石基にあたるのは、図のどの部分でしょう。
  • 等粒状組織の結晶が、見分けられる大きさになっているのは、どんな冷え方をしたからでしょう。
  • 標本の岩石に、大きな結晶のまわりを細かな粒がうめている部分がありました。火山岩と深成岩のどちらと考えられるでしょう。

つまずきやすい点

  • 「火山岩は地表付近、深成岩は地下深く」と場所だけを覚えると、組織との結び付きが切れます。冷える速さと組織をセットで言わせます。
  • 斑晶と石基を別々の岩石と思う生徒がいます。どちらも1つの火山岩の中にある部分で、石基は斑晶のまわりの細かな部分です。
  • 図は典型的な組織を記号で示したものです。図のようにはっきり分かれない岩石や例外もあるので、実物の観察で確かめさせます。

ほかの学習とのつながり

同じ単元の「火山の形とマグマのねばりけ」では火山の形や噴火のようすを、「地層と堆積岩」では粒が固まってできる岩石を扱うので、できかたの違う岩石として整理できます。小6の「火山の噴火や地震による土地の変化」で噴火が土地を変えることを学んでいると、入りやすくなります。
