地震の揺れの伝わり方(中学校1年理科「大地の成り立ちと変化」の図)

横にして見てください。2本の指で拡大できます。

地震の揺れの伝わり方(中学校1年理科「大地の成り立ちと変化」の図)

素材について

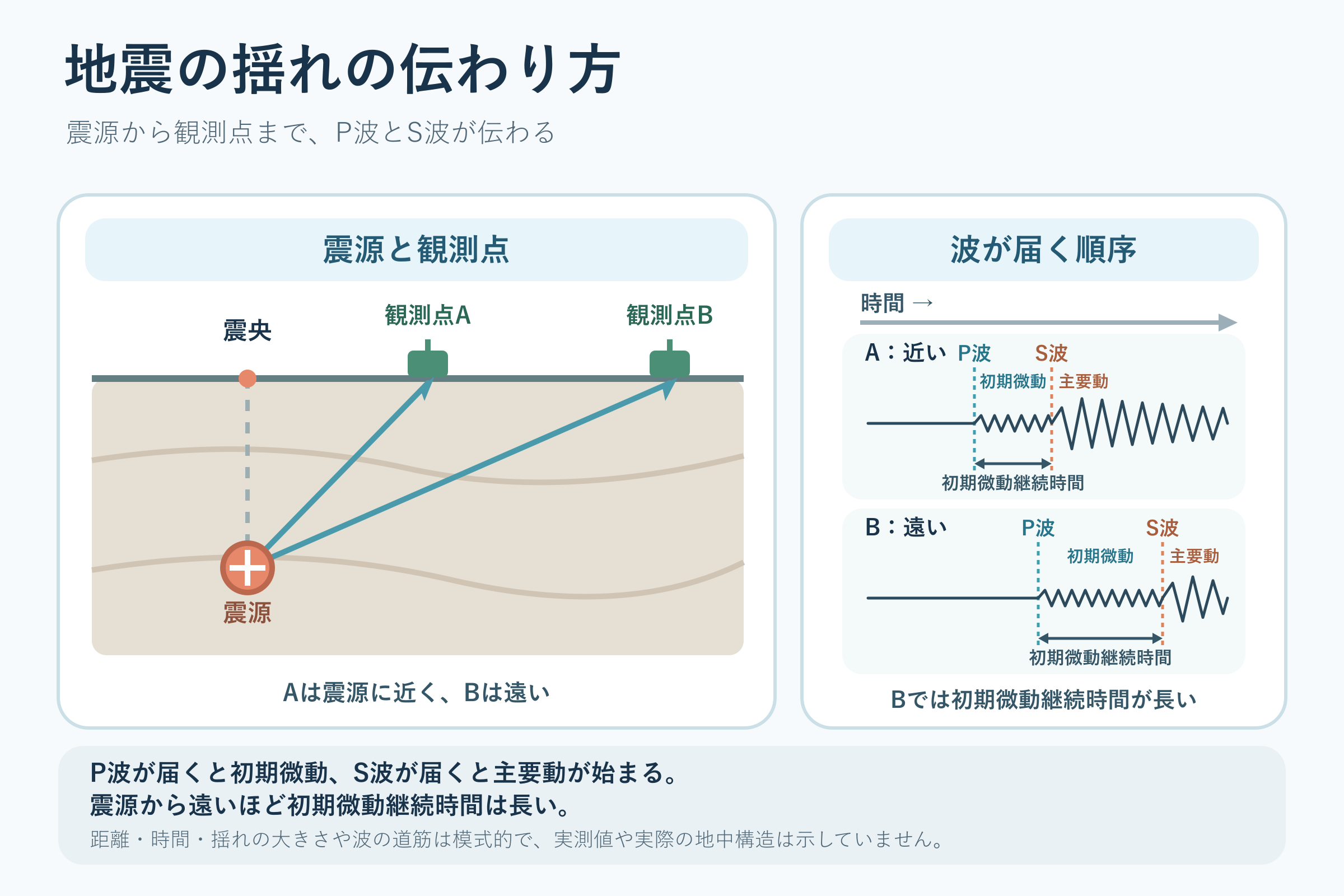

震源・震央・二つの観測点と、P波・S波が届く順序、地震計の記録(初期微動・主要動・初期微動継続時間)を対応させる模式図です。

中学校1年理科「大地の成り立ちと変化」の授業や調べ学習で使える図です。スライドに入れたり、児童生徒の端末に配ったりして使えます。予習・復習の資料にもなります。入れ方は授業での使い方をご覧ください。

図の見方

  • 左の断面では、地下の「震源」と真上の地表の「震央」が点線で結ばれ、地表に「観測点A」「観測点B」があります。矢印は震源から各観測点へ伸び、Aは近く、Bは遠くにあります。
  • 右の2つの記録は、上の「時間 →」を共通の時間軸にしています。P波の点線から小さな揺れ(初期微動)、S波の点線から大きな揺れ(主要動)が始まります。
  • P波とS波の点線の間の両矢印が「初期微動継続時間」です。Bでは、P波もS波もAより遅く届き、遅れはS波のほうが大きいので、この時間が長くなっています。
  • 距離・時間・揺れの大きさ・波の道筋は模式的で、実測値や実際の地中構造ではありません。

授業での使い方

震源からの距離と初期微動の続く時間の関係を考えるときに使います。

導入で、地震のとき小さな揺れのあとに大きな揺れが来ることを思い出させ、2段階になる理由を問います。展開では、左の断面でAとBの位置を確かめてから、右の記録の点線と両矢印をたどり、AとBを比べます。教科書にある実際の地震計の記録でも、初期微動継続時間を読み取らせます。まとめでは、震源から遠いほど初期微動継続時間が長いことを言葉にします。

発問の例

  • P波が届いたときに始まる小さな揺れを、何というでしょう。
  • 初期微動継続時間は、どの2つの点線の間の時間でしょう。
  • 観測点Aと観測点Bで初期微動継続時間が違うのは、震源からの距離がどう違うからでしょう。

つまずきやすい点

  • 「震源」と「震央」を混同しがちです。震源は地下の点、震央はその真上の地表の点です。図の矢印は震源から観測点までなので、震源からの距離で考えさせます。
  • 「P波・S波」は波の名前、「初期微動・主要動」はそれぞれが届いて起こる揺れの名前です。点線の名前と揺れの名前を対応させて読ませます。
  • 記録の揺れの大きさや到着の時刻は模式的です。図の記録から、揺れの大きさや時刻の値を読み取らせないようにします。

ほかの学習とのつながり

同じ単元の「震度とマグニチュード」では揺れの大きさと地震の規模を、「プレートの動きと地震・火山」では震源の分布と地震の起こる理由を扱います。小6の「火山の噴火や地震による土地の変化」で、地震が土地を変えることを学んでいると、つなげて考えやすくなります。
