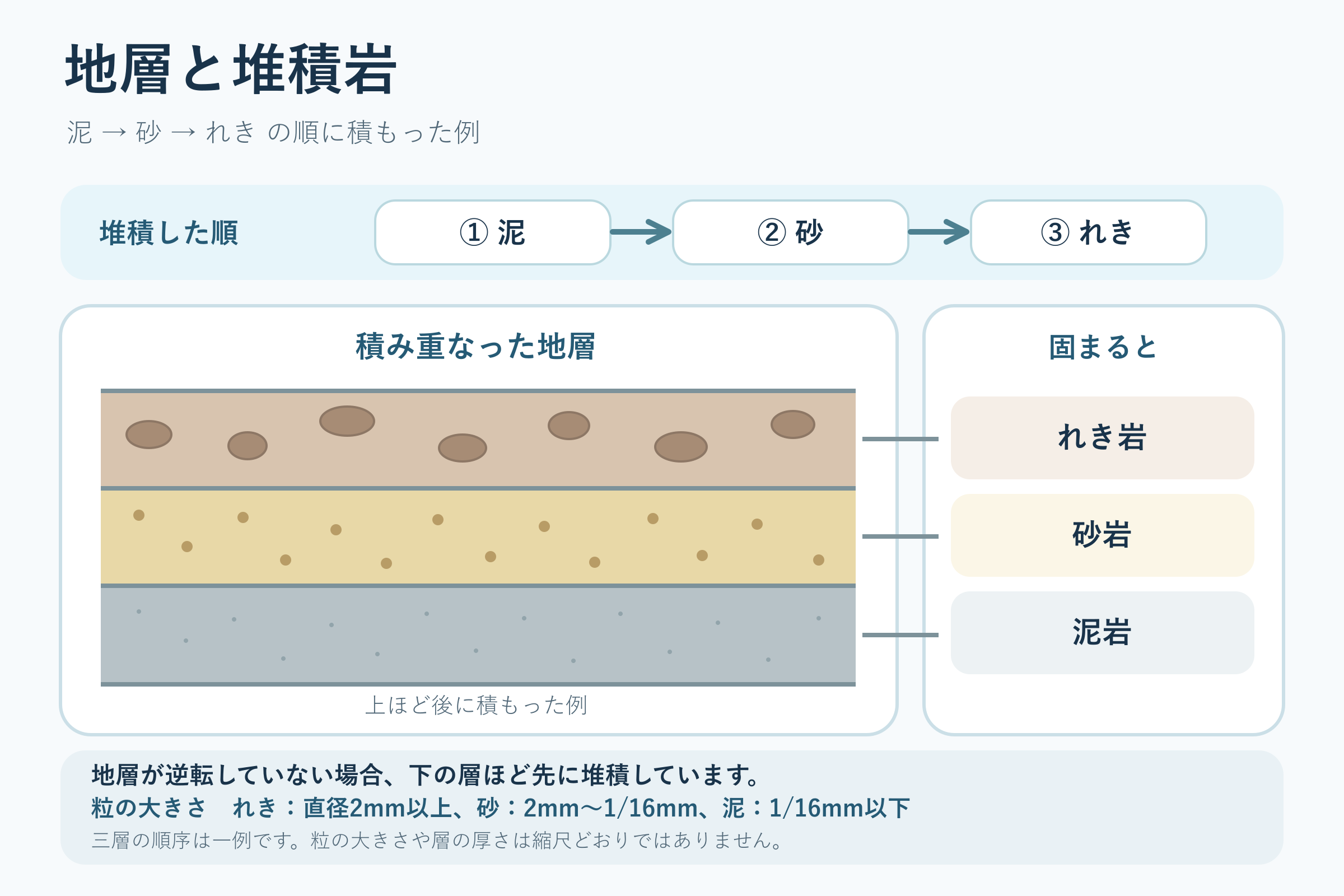

地層と堆積岩(中学校1年理科「大地の成り立ちと変化」の図)

横にして見てください。2本の指で拡大できます。

地層と堆積岩(中学校1年理科「大地の成り立ちと変化」の図)

素材について

泥・砂・れきが順に堆積した例で、地層の重なり、堆積岩の名前、粒の大きさの区分を示す模式図です。

中学校1年理科「大地の成り立ちと変化」の授業や調べ学習で使える図です。スライドに入れたり、児童生徒の端末に配ったりして使えます。予習・復習の資料にもなります。入れ方は授業での使い方をご覧ください。

図の見方

  • 上段の「堆積した順」は① 泥 → ② 砂 → ③ れきです。左の断面では、最初の泥が一番下、最後のれきが一番上に積み重なっています。
  • 断面の粒の絵は、下の泥が細かな点、中の砂がそれより大きな点、上のれきが大きな丸い石で、層ごとに粒の大きさが違います。
  • 右の「固まると」のれき岩・砂岩・泥岩は、横線で同じ高さの層に結ばれています。岩石の名前は粒の種類に対応します。
  • 下の囲みに粒の大きさの区分があります。れきは直径2mm以上、砂は2mm〜1/16mm、泥は1/16mm以下です。層の順序は一例で、粒や厚さは縮尺どおりではありません。

授業での使い方

地層の上下と堆積順を読み取り、粒の大きさと堆積岩を結び付けるときに使います。

導入で、がけの地層の写真を見せ、どの層が先にできたかを問います。展開では、図の①→③を下から上へ指でたどり、堆積した順と上下の関係を確かめます。続けて粒の大きさの区分を使い、手元の岩石の標本や写真の層に、泥岩・砂岩・れき岩の名前を付けさせます。まとめでは、逆転していなければ下ほど先に堆積すること、粒の大きさで名前が決まることを言葉にします。

発問の例

  • 一番最初に積もったのは何の層で、図ではどこにありますか。
  • 直径1mmの粒でできた層は、泥・砂・れきのどれでしょう。
  • 砂岩と泥岩は、何が違うのでしょう。

つまずきやすい点

  • 下の層ほど先に堆積するのは、地層が逆転していない場合の話です。図の注意書きに沿って、上下が入れかわった地層もあることを伝え、いつでも上ほど新しいと言い切らないようにします。
  • 泥→砂→れきの順や3層の構成は一例です。この順にならない地層もあるので、図の並びをすべての地層に当てはめないようにします。
  • 岩石の名前は粒の大きさで決まります。図の層の色や厚さで名前を決めないよう、区分の数値に戻って確かめさせます。

ほかの学習とのつながり

同じ単元の「柱状図と地層のつながり」では複数の地点の地層を比べ、「示相化石と示準化石」では地層の化石から当時の環境や時代を読み取ります。小5の「流れる水による侵食・運搬・堆積」と小6の「地層のでき方」で、水が運んだ土砂が積もることを学んでいるので、粒の大きさと堆積岩の名前へ発展させられます。
