電流がつくる磁界(中学校2年理科「電流とその利用」の図)

横にして見てください。2本の指で拡大できます。

電流がつくる磁界(中学校2年理科「電流とその利用」の図)

素材について

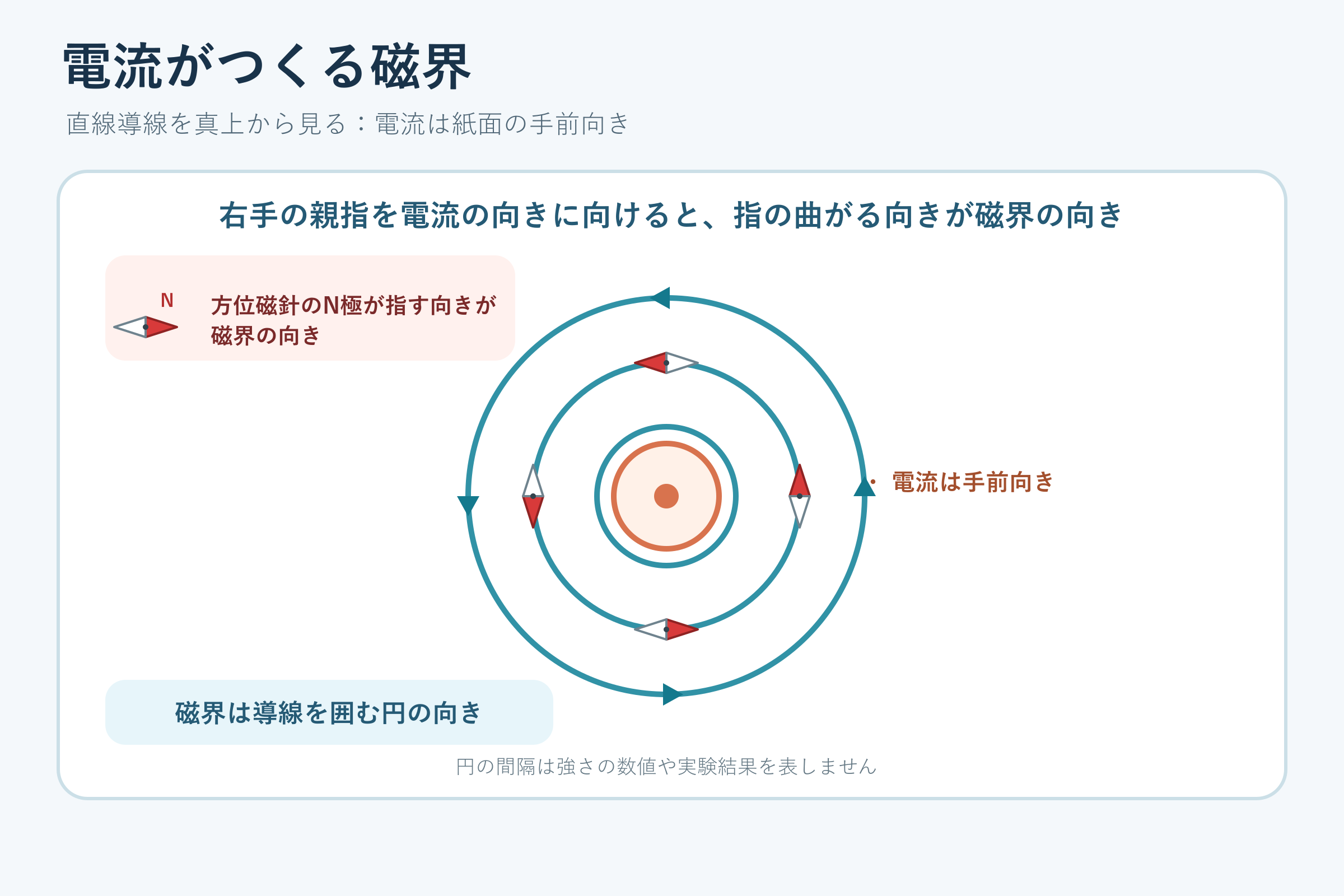

紙面に垂直な導線を流れる電流の周りに、同心円状の磁界ができることと右ねじの向きの関係、および方位磁針のN極が磁界の向きを指すことを示す図です。

中学校2年理科「電流とその利用」の授業や調べ学習で使える図です。スライドに入れたり、児童生徒の端末に配ったりして使えます。予習・復習の資料にもなります。入れ方は授業での使い方をご覧ください。

図の見方

  • 導線を真上から見た図です。中心の円の中の点が、紙面の手前向きに電流が流れる導線で、右に「電流は手前向き」とあります。
  • 導線を囲む同心円が磁界の向きを表し、外側の円の矢印は反時計回りです。
  • 円の上の4か所に方位磁針があり、赤い側が N 極です。向きは、上は左、左は下、下は右、右は上で、円の矢印と同じ向きに回ります。
  • 上の「右手の親指を電流の向きに向けると、指の曲がる向きが磁界の向き」が、電流と磁界の向きの関係です。左上の囲みは、N 極が指す向きが磁界の向きだと示します。
  • 注記のとおり、円の間隔は強さの数値や実験結果を表しません。

授業での使い方

電流の向きを変えると磁界の向きも変わることを、導線を真上から見た図で確かめるときに使います。

導線に電流を流して周りの方位磁針の向きを調べる実験のあとに見せます。導入では、4つの磁針の N 極の向きを読み取らせ、左上の約束と結んで、導線を囲む円になっていることに気づかせます。展開では、右手の約束で電流の向きから磁界の向きを決めさせます。まとめでは、電流を逆向きにしたときの円の矢印を自分で描き変えさせます。

発問の例

  • 4つの方位磁針の N 極は、それぞれどちらを向いていますか。
  • N 極の向きを順に追うと、導線のまわりをどちら回りに回っていますか。
  • 電流の向きを逆にすると、円の矢印の向きはどうなるでしょう。

つまずきやすい点

  • 磁界の向きを、導線に近づく向きや遠ざかる向きと思う生徒がいます。図では N 極は円に沿った向きを指します。磁界の向きは N 極が指す向きだと確かめさせます。
  • この図は電流が手前向きの場合だけです。奥向きでは円の向きが逆になることを、生徒に描かせて確かめます。右手の約束は、実際に手を使わせます。
  • 図は地磁気を含めない理想化で、実際の方位磁針は地磁気の影響も受けるため、図のようにそろわないことがあります。導線に電流を流し続けると熱くなるので、通電は短時間にします。

ほかの学習とのつながり

小5の「電磁石の極と電流の向き」で学んだ、電流の向きを変えると方位磁針の向きが反対になることの、元になる1本の導線の場合です。同じ単元の「磁界の中で電流が受ける力とモーター」や「電磁誘導」で、電流と磁界の関係が続きます。
