血液循環(中学校2年理科「生物の体のつくりと働き」の図)

横にして見てください。2本の指で拡大できます。

血液循環(中学校2年理科「生物の体のつくりと働き」の図)

素材について

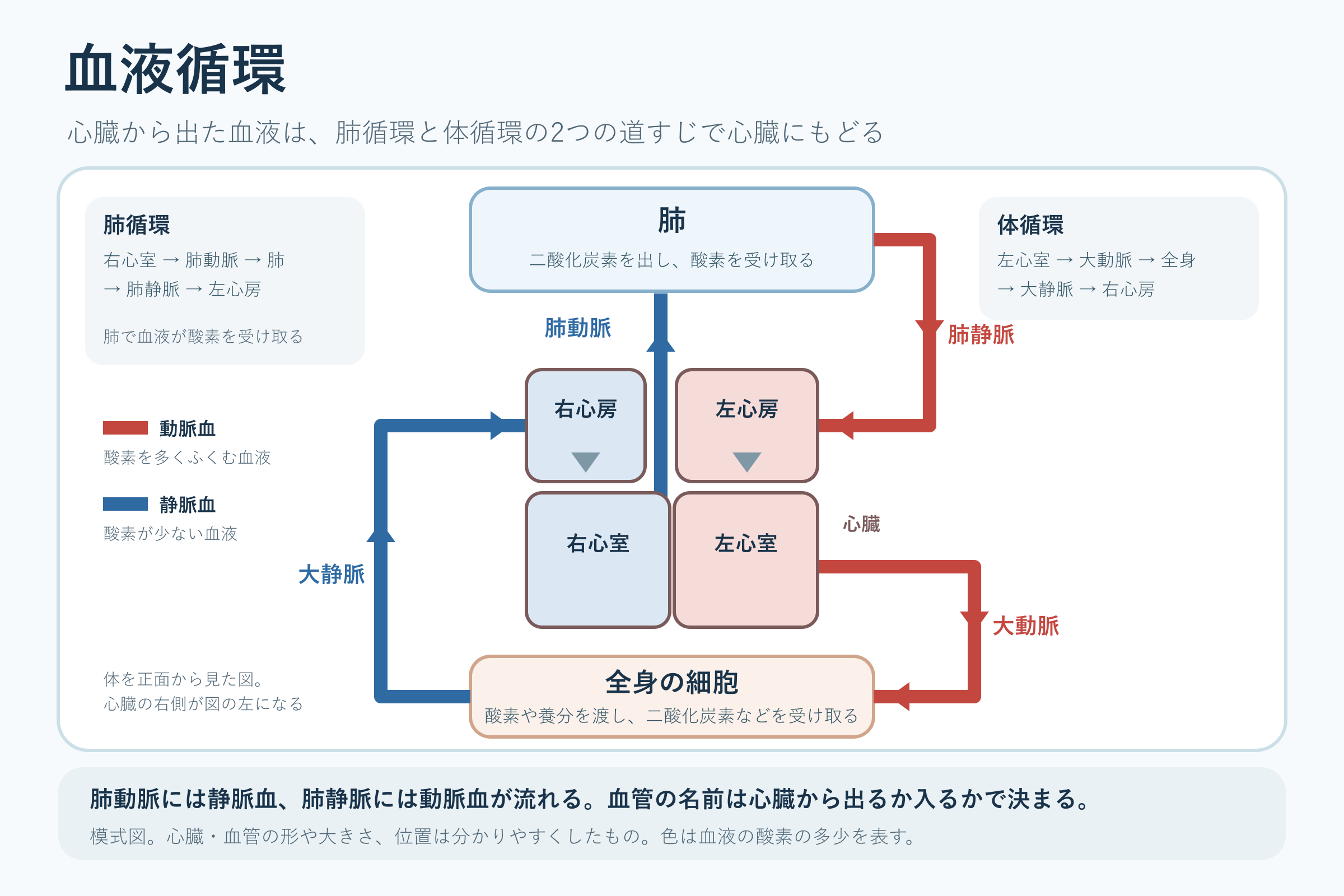

心臓の4つの部屋と、肺循環・体循環の血液の流れ、動脈血と静脈血が流れる血管を示す図です。

中学校2年理科「生物の体のつくりと働き」の授業や調べ学習で使える図です。スライドに入れたり、児童生徒の端末に配ったりして使えます。予習・復習の資料にもなります。入れ方は授業での使い方をご覧ください。

図の見方

  • 中央の心臓は4つの部屋で、図の左が右心房・右心室、右が左心房・左心室です。「心臓の右側が図の左になる」と注記があり、生徒の左右の感覚と逆になります。
  • 左上の「肺循環」は右心室→肺動脈→肺→肺静脈→左心房、右上の「体循環」は左心室→大動脈→全身→大静脈→右心房です。
  • 凡例で、赤は動脈血(酸素を多くふくむ)、青は静脈血(酸素が少ない)です。肺で酸素を受け取り、全身の細胞で酸素や養分を渡すので、そこで色が変わります。
  • 下の帯に、肺動脈には静脈血、肺静脈には動脈血が流れ、血管の名前は心臓から出るか入るかで決まるとあります。形や位置は模式で、色は酸素の多少を表します。

授業での使い方

肺循環と体循環の経路、心臓を通る順序、肺と全身での血液の変化を説明します。

導入で、心臓から出た血液はどこを通ってもどるのかを予想させます。展開では、肺循環と体循環を矢印で順にたどり、通る部屋と血管、流れる血液を表にまとめて図の赤と青に対応させます。まとめでは、血液が肺と全身の細胞で何を受け渡すかを、動脈血・静脈血の言葉で説明させます。

発問の例

  • 肺動脈には、動脈血と静脈血のどちらが流れていますか。
  • 血液が右心房に入ってから、もう一度右心房にもどるまでに通る部屋と血管を順に言えますか。
  • 全身の細胞に届いた血液は、何を渡し、何を受け取りますか。

つまずきやすい点

  • 動脈には動脈血、静脈には静脈血が流れると決めつける生徒がいます。肺動脈と肺静脈では逆で、名前は心臓から出る血管が動脈、入る血管が静脈という決まりです。
  • 右の部屋と左の部屋は隣り合って描かれていますが、血液は直接行き来せず、必ず肺か全身を通ってもどります。

ほかの学習とのつながり

同じ単元の「消化と吸収」で毛細血管に入った養分が全身へ運ばれる流れを、「不要な物の排出」で不要な物がじん臓でこし出される流れを重ねると、全身の細胞とのやりとりが広がります。小6の「血液循環と主な臓器」の続きに、心臓の4つの部屋と動脈血・静脈血を加えます。
