距離と時間からみる速さ(中学校3年理科「運動とエネルギー」の図)

横にして見てください。2本の指で拡大できます。

距離と時間からみる速さ(中学校3年理科「運動とエネルギー」の図)

素材について

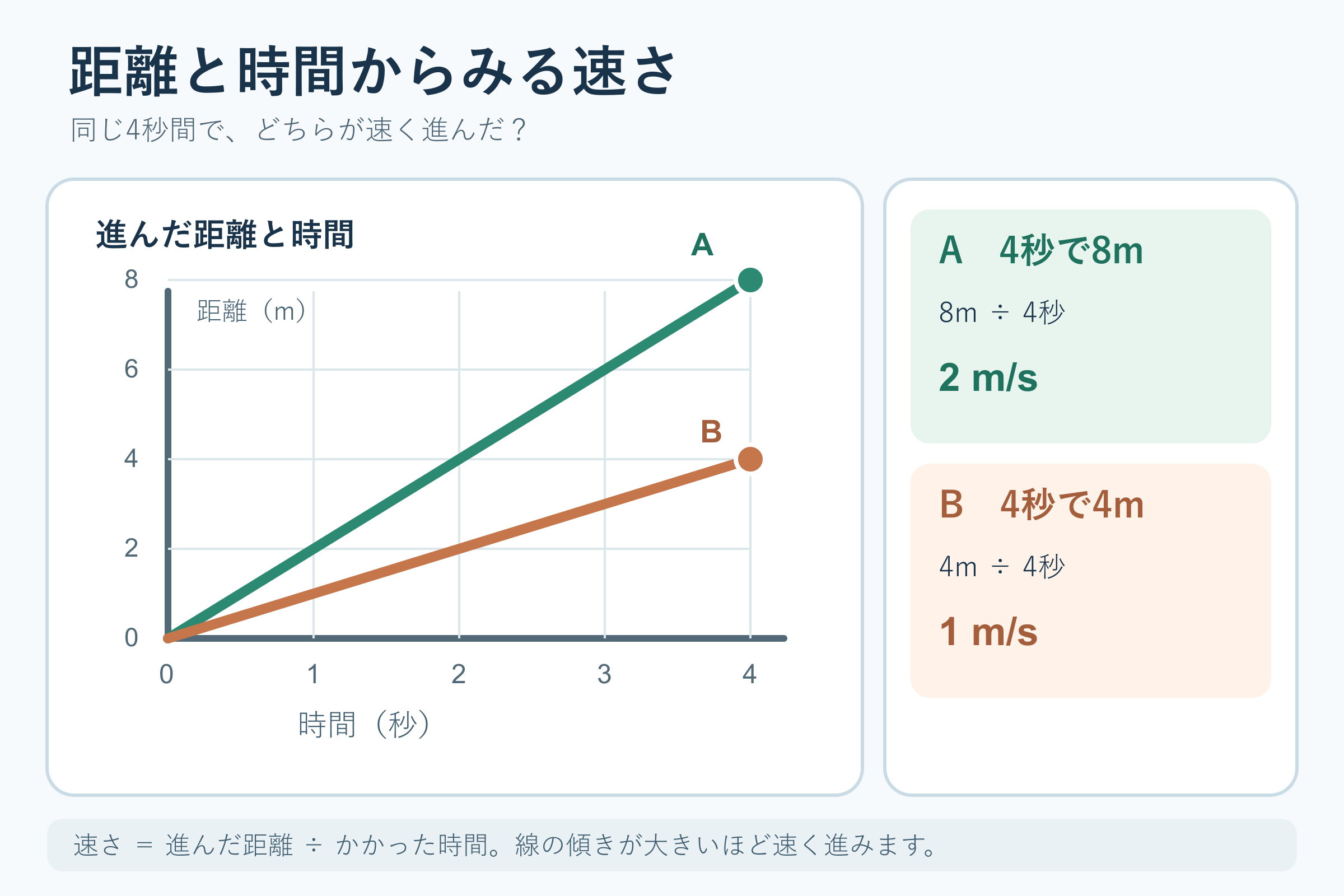

4秒間に進んだ距離が異なる二つの等速運動を、距離と時間のグラフで比較する図です。

中学校3年理科「運動とエネルギー」の授業や調べ学習で使える図です。スライドに入れたり、児童生徒の端末に配ったりして使えます。予習・復習の資料にもなります。入れ方は授業での使い方をご覧ください。

図の見方

  • 横軸が時間(秒)、縦軸が距離(m)のグラフです。緑のAとだいだい色のBは、どちらも原点から出発する直線で、4秒の所に終点の丸があります。
  • 終点は、Aが8 m、Bが4 mです。同じ4秒間に進んだ距離が違うので、Aの線の方が急になっています。
  • 右の枠は、Aが「8m ÷ 4秒」で2 m/s、Bが「4m ÷ 4秒」で1 m/s と、速さを求める計算を示します。
  • 下の帯の「速さ = 進んだ距離 ÷ かかった時間」と「線の傾きが大きいほど速く進みます」が、図のまとめです。

授業での使い方

グラフの傾きと速さの関係を読み取り、進んだ距離を時間で割って速さを求める際に使います。

物体が動いた距離と時間を測る活動のあと、結果をグラフに表す場面で見せます。導入で副題の「同じ4秒間で、どちらが速く進んだ?」を問い、予想を出させます。展開では、終点の読み取り、右の計算、線の傾きの順に進め、距離を時間で割ることと線の急さを結び付けます。まとめでは、自分たちの測定結果のグラフにも傾きを読み取る見方を当てはめます。

発問の例

  • 同じ4秒間で、AとBはそれぞれ何 m 進んでいますか。
  • グラフで線が急なのはAとBのどちらでしょう。それは速さとどう関係していますか。
  • Bは3秒間で何 m 進むでしょう。グラフの線から読み取りましょう。

つまずきやすい点

  • 縦軸は距離です。終点の高さ(8 m と 4 m)を速さと読む生徒がいます。速さは、距離を時間で割った 2 m/s と 1 m/s で、線の傾きに表れます。
  • 線を、進んだ道すじの形と読む生徒がいます。このグラフは距離と時間の関係で、進む向きは表していません。
  • 図は一定の速さで進む2例だけで、線がまっすぐです。速さが途中で変わる運動の線は、図にありません。

ほかの学習とのつながり

同じ単元の「力の向きと運動の変化」「斜面を下る運動と自由落下」では、力がはたらいて速さが増していく運動を扱います。この図の一定の速さの運動と比べると、速さが変わることを見分けられます。「慣性の法則」では、力がはたらかないとき物体が等速直線運動を続けることを学びます。
