力の向きと運動の変化(中学校3年理科「運動とエネルギー」の図)

横にして見てください。2本の指で拡大できます。

力の向きと運動の変化(中学校3年理科「運動とエネルギー」の図)

素材について

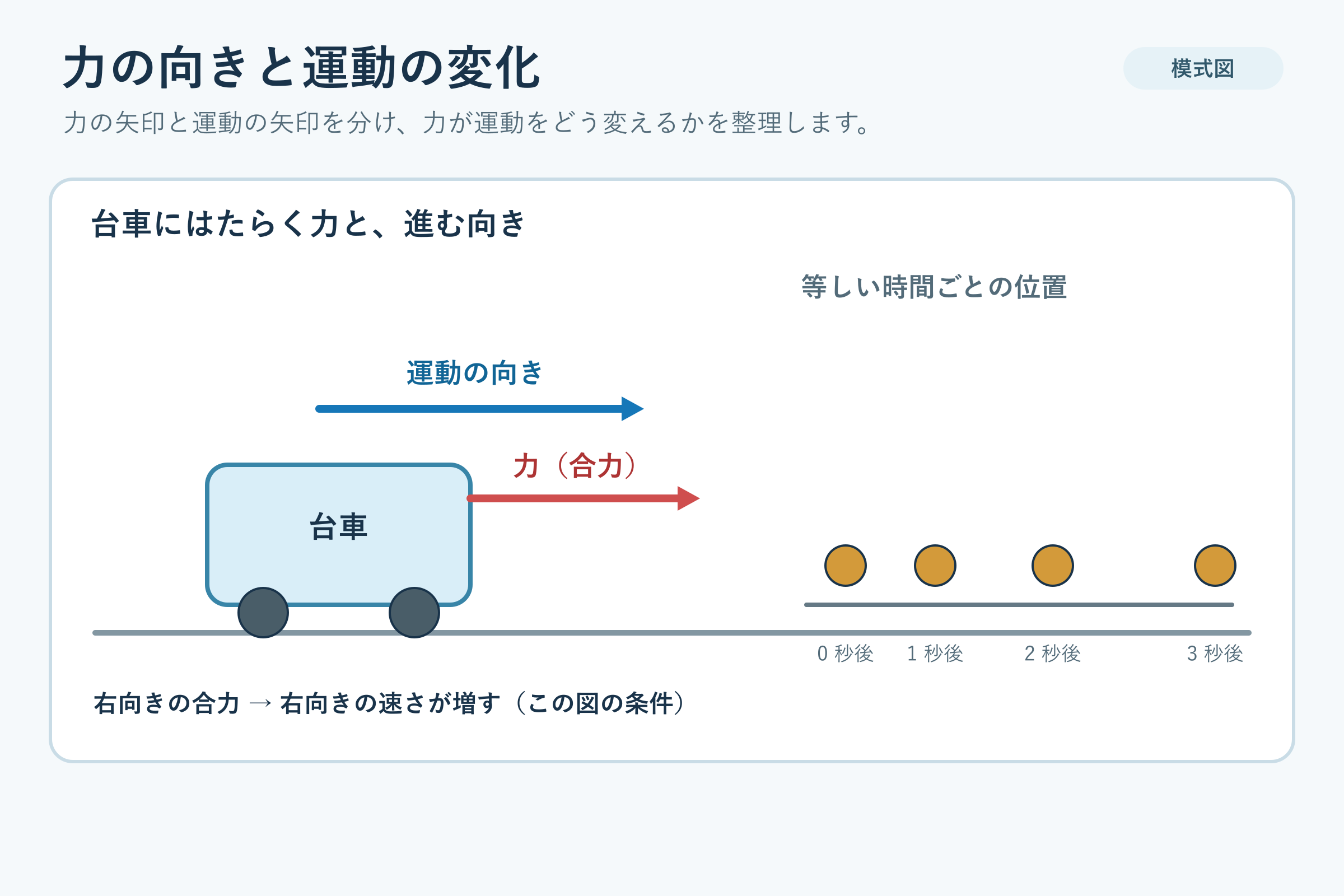

右向きに動く台車に右向きの合力が働く場面を、力の矢印と運動の矢印を分けて示します。

中学校3年理科「運動とエネルギー」の授業や調べ学習で使える図です。スライドに入れたり、児童生徒の端末に配ったりして使えます。予習・復習の資料にもなります。入れ方は授業での使い方をご覧ください。

図の見方

  • 左の台車に、2本の矢印が描いてあります。赤い「力(合力)」と青い「運動の向き」で、どちらも右向きです。力と運動を別の矢印に分けて描いています。
  • 右の「等しい時間ごとの位置」は、0秒後から3秒後までの丸の並びです。丸の間隔が右へ行くほど広がり、等しい時間に進む距離が増えているので、速さが増しています。
  • 下の「右向きの合力 → 右向きの速さが増す」には「この図の条件」とあり、力と運動が同じ向きの場合だけを示します。
  • 模式図で、水平方向の力に絞って描いています。摩擦などの個々の力のつり合いは示していません。丸の間隔は、等しい時間ごとに広がるようすを表す模式です。

授業での使い方

力の向きと物体の運動方向は別の量であり、合力が運動の変化に関係することを整理する導入に使います。

台車を押して動かす活動のあとに見せます。導入で、台車に力を加え続けると速さはどうなるかを予想させます。展開では、赤と青の矢印の向きを読み分けさせ、右の丸の間隔から速さの変化を読み取らせます。まとめでは、下の文を「この図の条件」つきで言い直させ、力が運動と逆向きの場合の予想を出させて、ほかの場面を調べる見通しをもたせます。

発問の例

  • 赤い矢印と青い矢印は、なぜ別々に描いてあるのでしょう。
  • 0秒後から3秒後まで、丸の間隔はどう変わっていますか。それは台車の速さがどうなっているということでしょう。
  • もし赤い矢印が左向きだったら、丸の間隔はどうなると予想しますか。

つまずきやすい点

  • 2本の矢印が同じ向きなので、力の向きと運動の向きはいつも同じだと覚える生徒がいます。この図は合力が運動と同じ向きの場合だけで、二つは別の量です。
  • 丸の間隔を、力の大きさや台車の大きさと読む生徒がいます。間隔は等しい時間に進んだ距離です。0〜1秒と2〜3秒の間隔を見比べて、広がるほど速いことを確かめさせます。

ほかの学習とのつながり

同じ単元の「距離と時間からみる速さ」は一定の速さの運動で、この図はその速さが変わる場合です。中1の「力の表し方と重さ・質量」で、力を矢印で表すことを学びました。続く「力の合成と分解」では合力の求め方を、「斜面を下る運動と自由落下」では速さの増え方を記録テープとグラフで調べ、「慣性の法則」では力がはたらかないときの運動を学びます。
