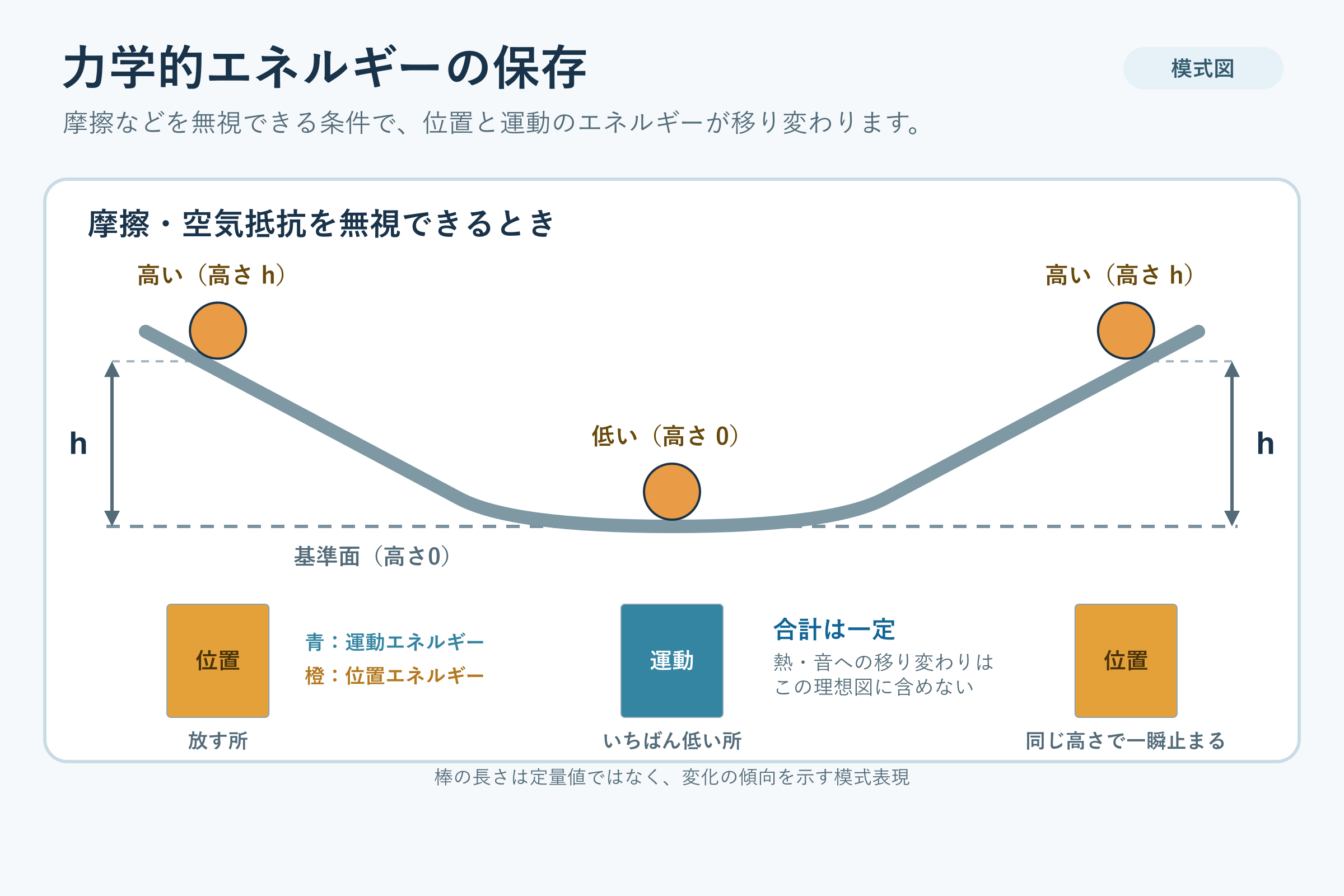

力学的エネルギーの保存(中学校3年理科「運動とエネルギー」の図)

素材について

摩擦や空気抵抗を無視したレール上の球を例に、放す所・いちばん低い所・同じ高さの所で位置エネルギーと運動エネルギーが移り変わり、合計が一定となる条件を示します。

中学校3年理科「運動とエネルギー」の授業や調べ学習で使える図です。スライドに入れたり、児童生徒の端末に配ったりして使えます。予習・復習の資料にもなります。入れ方は授業での使い方をご覧ください。

図の見方

  • 見出しの「摩擦・空気抵抗を無視できるとき」が、この図の条件です。球が通るレールは、谷底をはさんで左右対称です。
  • 左の球は「放す所」(高さ h)、中央の球は「いちばん低い所」(高さ 0、破線が基準面)、右の球は「同じ高さで一瞬止まる」所(高さ h)です。
  • 下の四角は、左と右が橙「位置」だけ、中央が青「運動」だけです。凡例は「青:運動エネルギー」「橙:位置エネルギー」で、3つの四角の大きさは同じで、横に「合計は一定」とあります。
  • 注記のとおり、四角はその所でのエネルギーの形を示す模式で、量は表していません。熱・音への移り変わりは、この理想図に含めていません。

授業での使い方

高さと速さの変化に合わせて二種類の力学的エネルギーが変わる関係を整理します。

球をレールで転がす活動のあとに見せます。導入で、左の球を放すと反対側でどこまで上がるかを予想させます。展開では、左・中央・右の球を指でたどり、高さと四角の色を対応させて、位置エネルギーが運動エネルギーに変わり、また位置エネルギーにもどることを言わせます。まとめでは、「合計は一定」が、摩擦や空気抵抗を無視できるときの話だと確かめます。

発問の例

  • 球の速さがいちばん大きいのは、どの場所でしょう。下の四角の色から説明しましょう。
  • 右の球が、左と同じ高さで一瞬止まるのはなぜでしょう。
  • レールに摩擦があると、右の球はどうなると思いますか。

つまずきやすい点

  • 図は3か所だけです。途中の場所では、位置エネルギーと運動エネルギーの両方があり、その合計が一定です。「位置が一瞬で運動に入れかわる」と読まないよう、途中の球の四角を高さに合わせて描き足させます。
  • 実際のレールでは、摩擦や空気抵抗で一部が熱や音になり、右の球は左と同じ高さまで届きません。「いつでも合計が一定」と覚えさせず、無視できるときの理想だと伝えます。

ほかの学習とのつながり

同じ単元の「エネルギーの変換」は、種類の違うエネルギーへの変わり方を扱い、この図はその中で位置と運動の2つに絞っています。「斜面を下る運動と自由落下」で速さの増え方を調べたあとに見ると、速さの変化とエネルギーを結び付けられます。小5の「振り子の長さと周期」で、おもりが往復する運動を調べた経験にもつながります。
