電解質水溶液と電流(中学校3年理科「化学変化とイオン」の図)

横にして見てください。2本の指で拡大できます。

電解質水溶液と電流(中学校3年理科「化学変化とイオン」の図)

素材について

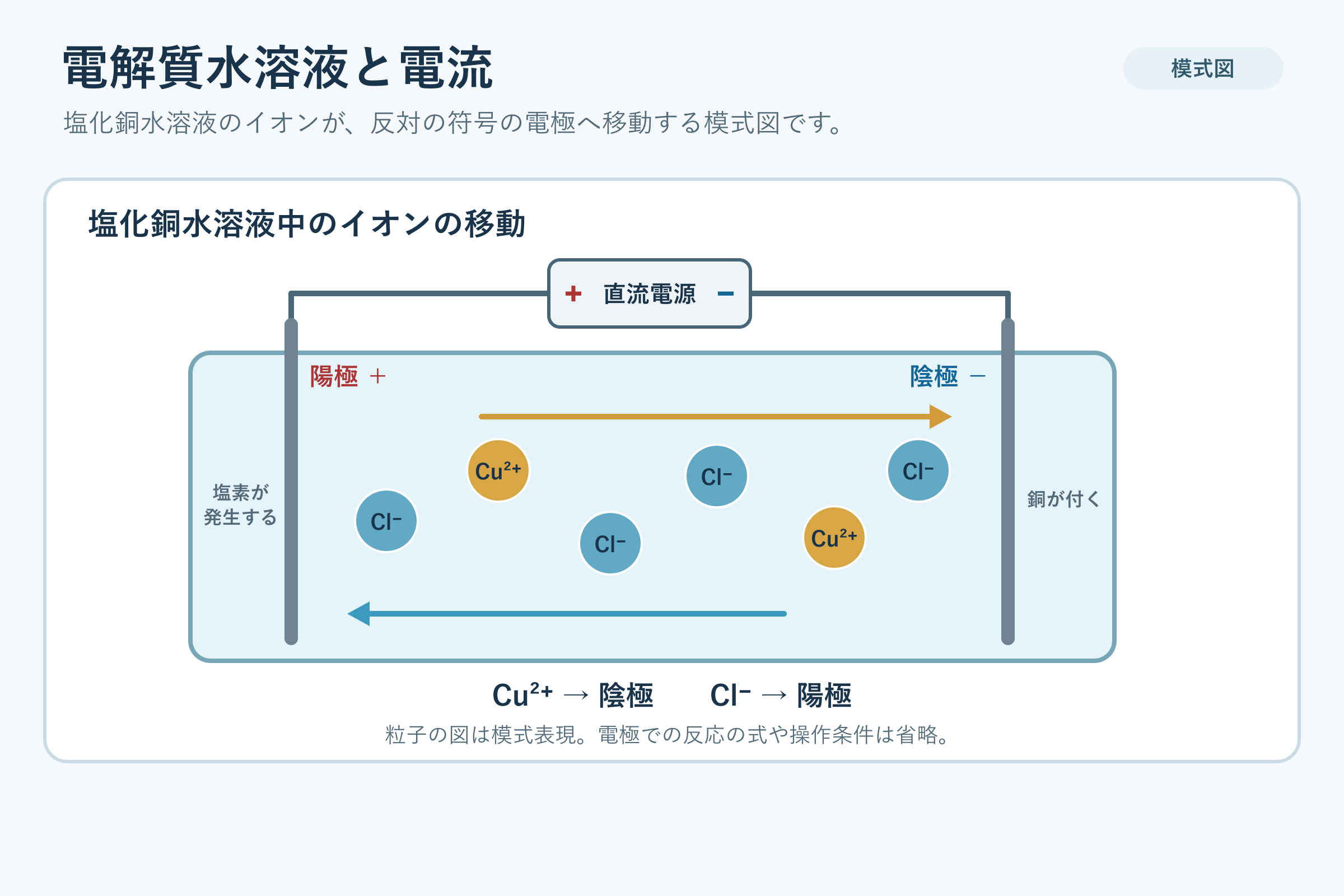

塩化銅水溶液の模式図で、直流電源につないだ陽極・陰極へ、陽イオンと陰イオンが反対の電極へ移動する向きを示します。

中学校3年理科「化学変化とイオン」の授業や調べ学習で使える図です。スライドに入れたり、児童生徒の端末に配ったりして使えます。予習・復習の資料にもなります。入れ方は授業での使い方をご覧ください。

図の見方

  • 容器の左が陽極(+)、右が陰極(−)です。上の「直流電源」の+側が陽極に、−側が陰極に、導線でつながっています。
  • 水溶液中の粒は、銅イオン Cu²⁺ が2個、塩化物イオン Cl⁻ が4個です。電荷は+4と−4で、合わせて0です。
  • 上のだいだい色の矢印は陰極向き、下の青い矢印は陽極向きで、粒の色と合わせてあります。下の式「Cu²⁺ → 陰極 Cl⁻ → 陽極」も同じ内容です。
  • 陽極のそばに「塩素が発生する」、陰極のそばに「銅が付く」と小さく書いてあります。

授業での使い方

水溶液中のイオンが電荷を運ぶことを整理します。電極で何が生成するかや実験操作を示す図ではありません。

電解質の水溶液が電流を通すことを学んだあと、水溶液の中で何が電気を運ぶのかを考える場面で見せます。導入で、電源の+・−から電極までを導線でたどらせます。展開では、Cu²⁺ と Cl⁻ の電気の符号と、向かう先の電極の符号を並べて、反対の符号の電極へ向かう、と言葉にさせます。まとめでは、陰極のそばの「銅が付く」と、Cu²⁺ が陰極へ向かうことを結び付けます。

発問の例

  • Cu²⁺ は、陽極と陰極のどちらへ向かっていますか。電気の符号も使って説明しましょう。
  • Cl⁻ が向かう電極は、直流電源の+側と−側のどちらにつながっていますか。
  • 陰極のそばに銅が付くのは、水溶液中のどのイオンが向かってきたからでしょう。

つまずきやすい点

  • 名前から、陽イオンは陽極へ向かうと考える生徒がいます。陽イオンは−の電極である陰極へ、陰イオンは陽極へ向かいます。下の式と矢印で、符号が反対の電極へ向かうことを確かめさせます。
  • 陽極では塩素が発生します。塩素は有毒な気体で、この図は実験の手順ではありません。実験で行うときは、換気など安全管理を別に確かめてください。
  • 図は水溶液中のイオンの動きだけです。導線の中の電子や、電極での反応の式、濃度、電圧は描いていません。粒の数と位置も模式です。

ほかの学習とのつながり

同じ単元の「原子の成り立ちとイオン」で学んだイオンが、水溶液中で電気を運ぶ様子を表しています。「化学変化と電池」では、電極での変化を電子の受け渡しととらえ、化学変化から電気を取り出します。中2の「物質の分解」で学んだ水の電気分解も、電気を使って物質を分ける点で、この図と共通します。
