原子の成り立ちとイオン(中学校3年理科「化学変化とイオン」の図)

横にして見てください。2本の指で拡大できます。

原子の成り立ちとイオン(中学校3年理科「化学変化とイオン」の図)

素材について

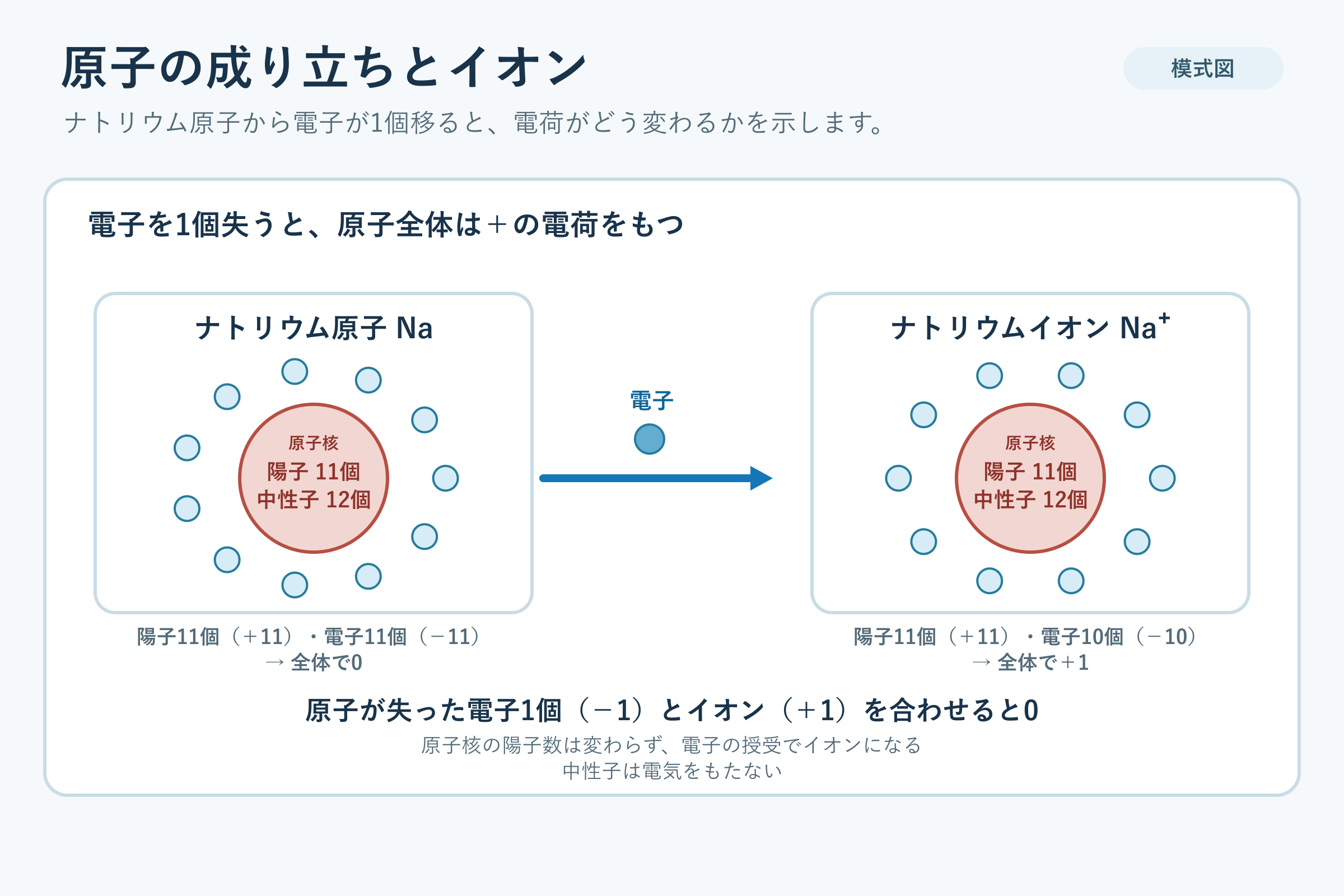

ナトリウム原子が電子を1個失って陽イオンになるモデルを、陽子・中性子・電子の数と電荷の関係で示します。

中学校3年理科「化学変化とイオン」の授業や調べ学習で使える図です。スライドに入れたり、児童生徒の端末に配ったりして使えます。予習・復習の資料にもなります。入れ方は授業での使い方をご覧ください。

図の見方

  • 左がナトリウム原子 Na、右がナトリウムイオン Na⁺です。どちらも原子核の中は「陽子 11個」「中性子 12個」で、変わっていません。
  • 原子核のまわりの小さな丸が電子で、左は11個、右は10個です。中央の矢印の上の「電子」が、原子が失った1個を表し、その行き先は描いていません。
  • 各図の下の文は、電荷を足した結果です。左は「陽子11個(+11)・電子11個(−11)→ 全体で0」、右は「…電子10個(−10)→ 全体で+1」です。
  • 一番下の「原子が失った電子1個(−1)とイオン(+1)を合わせると0」で、電荷の合計が変わらないことを確かめます。
  • 模式図で、電子の丸の並びは実際の位置や動き方を表しません。

授業での使い方

陽子数はイオン化で変わらず、電子を失うと正の電荷をもつことと、電子を含む全体で電荷が保存されることを確認します。

原子が電気を帯びたイオンになる学習の入り口で見せます。導入で、原子全体が電気を帯びていない理由を、陽子と電子の数から考えさせます。展開では、左右の電子の丸を数えて11個と10個を確かめ、下の文のとおり電荷を足して、右が「全体で+1」になる理由を言わせます。まとめでは、電子を失った原子が陽イオンになることを、自分の言葉で言い直させます。

発問の例

  • 左と右で、原子核の中の陽子の数は変わっていますか。電子の数はどうでしょう。
  • 右が「全体で+1」になるのは、どの数が左より少ないからでしょう。
  • 原子が失った電子1個と、できたイオンの電荷を合わせると、いくつになりますか。

つまずきやすい点

  • イオンが+になったのは陽子が増えたからだと考える生徒がいます。図では陽子は11個のままで、電子が1個減ったので+になります。丸の数と文字の数を対応させて確かめさせます。
  • 中性子も電気を帯びていると考えると、電荷の計算が合いません。注記のとおり中性子は電気をもたないので、足し算に入れません。

ほかの学習とのつながり

同じ単元の「電解質水溶液と電流」では、水溶液中の陽イオンと陰イオンが、反対の符号の電極へ向かう様子を学びます。「酸・アルカリと中和」にもナトリウムイオンが出てきます。中2の「静電気と物体の引き合い」で電子が移ると+・−の電気を帯びること、「真空放電と電子の流れ」で電子が−の電気をもつことを学んだ内容につながります。
