化学変化と電池(中学校3年理科「化学変化とイオン」の図)

素材について

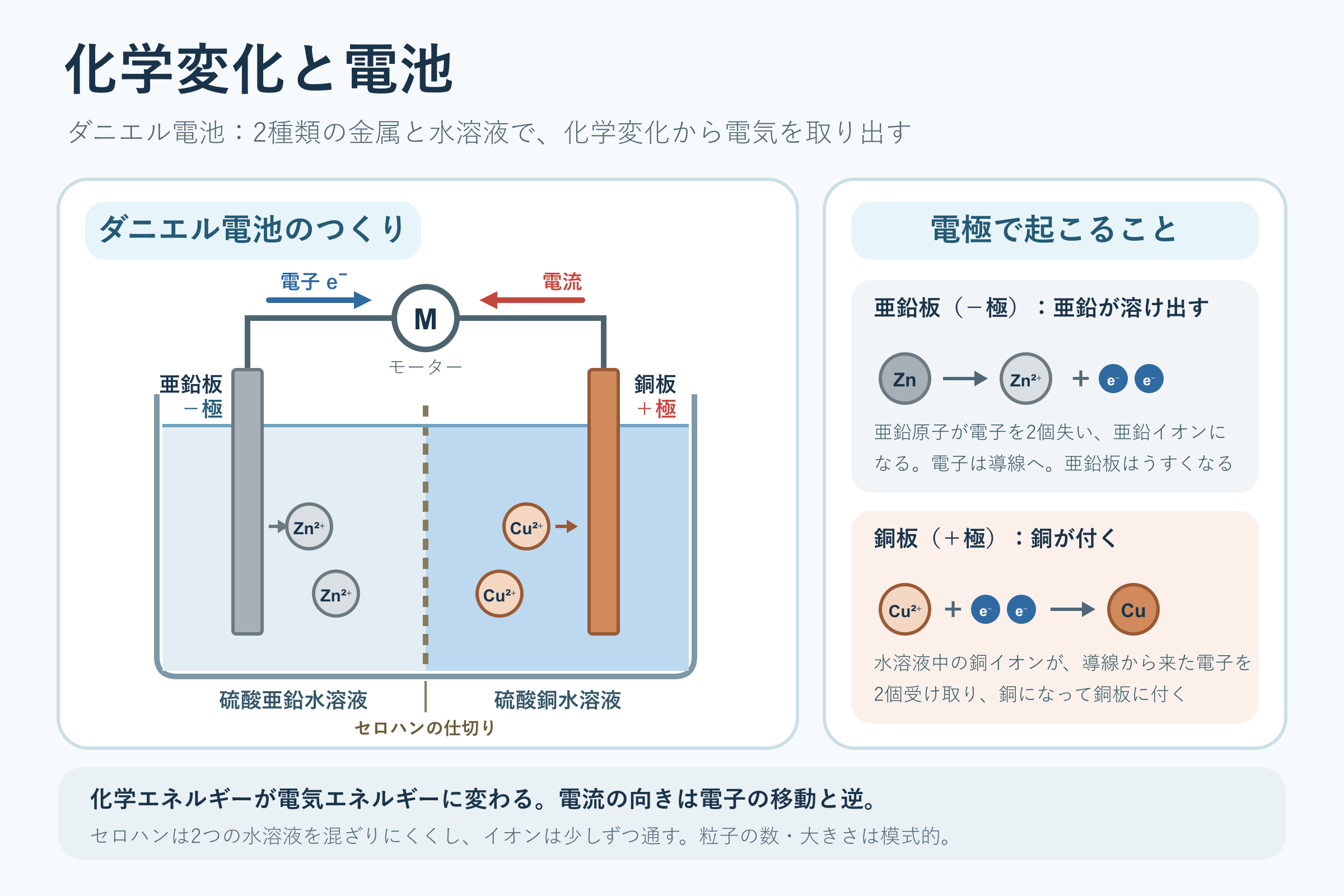

ダニエル電池のつくりと、亜鉛板(−極)で亜鉛が溶け出し、銅板(+極)で銅が付く変化を、電子と電流の向きとともに示す図です。

中学校3年理科「化学変化とイオン」の授業や調べ学習で使える図です。スライドに入れたり、児童生徒の端末に配ったりして使えます。予習・復習の資料にもなります。入れ方は授業での使い方をご覧ください。

図の見方

  • 容器はセロハンの仕切りで左右に分かれ、左に硫酸亜鉛水溶液と亜鉛板(−極)、右に硫酸銅水溶液と銅板(+極)が入っています。両方の板を導線でモーター(M)につないでいます。
  • 青い矢印「電子 e⁻」は導線の左側、赤い矢印「電流」は右側にあり、どちらもモーターへ向かう向きです。電子は亜鉛板から出て銅板へ移り、電流はその逆向きです。
  • 右の上の枠は亜鉛板で、Zn が電子2個を導線へ渡して Zn²⁺ になり、板はうすくなります。
  • 右の下の枠は銅板で、水溶液中の Cu²⁺ が導線から来た電子を2個受け取り、Cu になって付きます。
  • 下の帯に「化学エネルギーが電気エネルギーに変わる」とあります。粒子の数・大きさは模式的です。

授業での使い方

ダニエル電池のしくみを、電極での化学変化と電子・電流の向きに結び付け、化学エネルギーが電気エネルギーに変わることを説明するときに使います。

亜鉛板と銅板でモーターを回す実験のあとに見せます。導入では、電気が取り出せる理由を問います。展開では、左の図で−極・+極と電子・電流の向きを確かめ、右の2つの枠で、電子を失う変化と受け取る変化を、電子の行き来としてたどらせます。まとめでは、下の帯に戻り、化学変化から電気が取り出されていることを言わせます。

発問の例

  • 電子は、亜鉛板と銅板のどちらから、どちらへ移っていますか。
  • 電流の向きは、電子の向きと比べてどうなっていますか。
  • 亜鉛板がうすくなり、銅板に銅が付くのは、それぞれ電子をどうしたからでしょう。

つまずきやすい点

  • 電子の矢印と電流の矢印は、導線の左右に離れて描かれ、どちらもモーターに向かって見えます。電子は亜鉛板側から、電流は銅板側からと別々に読ませ、向きが逆だと確かめさせます。
  • 電子がセロハンを通ると考える生徒がいます。電子が通るのは導線で、セロハンは2つの水溶液を混ざりにくくし、イオンを少しずつ通します。図の小さな矢印は、亜鉛板から出る Zn²⁺ と銅板へ向かう Cu²⁺ の動きで、セロハンを通るイオンの矢印は描いていません。
  • 図はダニエル電池の1例です。実験で硫酸銅水溶液を扱うときは、目や皮膚につけないようにします。

ほかの学習とのつながり

同じ単元の「電解質水溶液と電流」は外の電源から電気を加えてイオンを動かす場合で、この図は反対に、化学変化から電気を取り出す場合です。「身の回りの電池と燃料電池」では電池の種類へ広げます。中2の「真空放電と電子の流れ」で学ぶ、電子の流れと電流の向きが逆であることを使います。
