ハザードマップの読み方(小学校4年社会「自然災害から人々を守る活動」の図)

横にして見てください。2本の指で拡大できます。

ハザードマップの読み方(小学校4年社会「自然災害から人々を守る活動」の図)

素材について

架空の町の洪水浸水想定を凡例で読み、洪水に対応する避難場所と経路の調べ方を示す図です。

小学校4年社会「自然災害から人々を守る活動」の授業や調べ学習で使える図です。スライドに入れたり、児童生徒の端末に配ったりして使えます。予習・復習の資料にもなります。入れ方は授業での使い方をご覧ください。

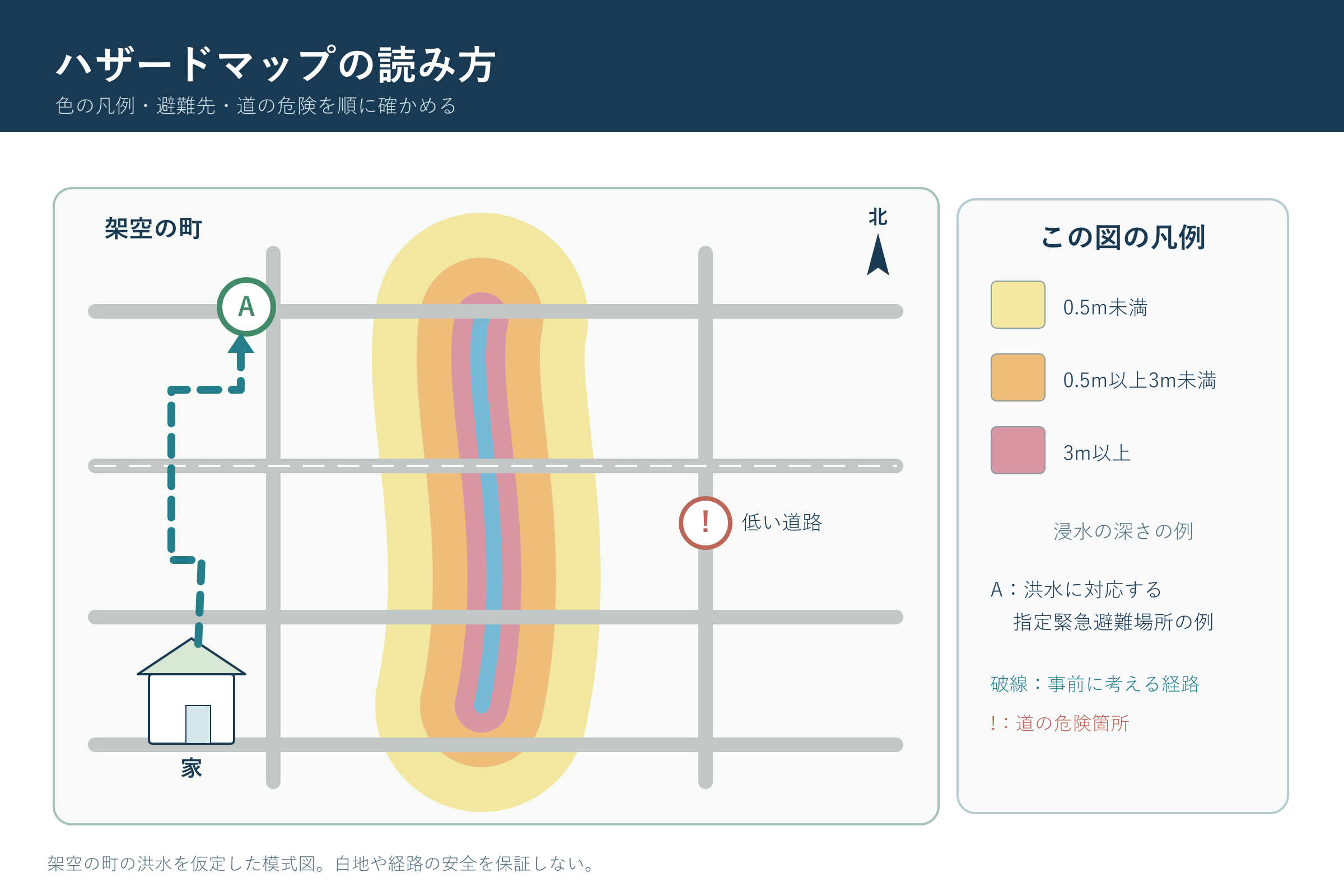

図の見方

  • 右の凡例では、色が浸水の深さの例を表します。黄は0.5m未満、オレンジは0.5m以上3m未満、ピンクは3m以上です。
  • 地図の中央の青い線のまわりに、ピンク・オレンジ・黄の順に外へ広がっています。深い所ほど、青い線の近くです。
  • 左下の「家」から左上の「A」へ、破線が北へのびています。凡例のとおり、Aは洪水に対応する指定緊急避難場所の例、破線は事前に考える経路です。
  • 右の「!」は「低い道路」で、凡例では道の危険箇所です。この図では、破線の経路から離れた道にあります。

授業での使い方

浸水深、避難先の災害種別、経路上の危険箇所を地図で確認する際に使います。

導入で、大雨で川があふれたら、まず何を調べればよいかを問います。展開では、凡例、色、A、破線、「!」の順に読み、家からAまでの経路上に危険がないかを確かめます。続いて、自分たちの市の実際のハザードマップで、学校や家の周りを同じ順に読みます。まとめでは、事前に調べておくことの大切さを話し合います。

発問の例

  • 色のちがいは、何のちがいを表しているのかな。
  • Aは、どんなときに使うひなん場所なのかな。
  • 家からAまでの道に、!の印はあるかな。

つまずきやすい点

  • 注に「白地や経路の安全を保証しない」とあります。色のない所は安全、破線の道は安全と受け取らないよう、模式図で、浸水の深さも例であることを伝えます。
  • 避難場所は災害の種類ごとに指定されます。Aは「洪水に対応する」とあり、どの避難場所もどの災害にも使えるわけではありません。自分の地域のマップで種類を確かめさせます。
  • 水害を経験した子や、浸水が想定される地域に住む子がいるかもしれません。不安をあおらず、「備えるために調べる」という見方で、実際のマップを扱います。

ほかの学習とのつながり

同じ単元の「自然災害に備える自助・共助・公助」にある自助の「避難先を確認」を、地図で行う方法がこの図です。5年理科「雨の降り方と川の増水」で、大雨のとき川の水の量や速さが増えることを学んだあとに使うと、色の意味が理科とつながります。5年「国土の自然災害と防災施設」では、災害の種類ごとの対策を学びます。
