SOCIAL STUDIES MATERIAL

自動車ができるまで

自動車ができるまで(小学校5年社会「我が国の工業生産」の図)

横にして見てください。2本の指で拡大できます。

自動車ができるまで(小学校5年社会「我が国の工業生産」の図)

素材について

自動車工場の代表的なプレス・溶接・塗装・組み立て・検査の工程を、車体の変化と工程の役割で示します。

小学校5年社会「我が国の工業生産」の授業や調べ学習で使える図です。スライドに入れたり、児童生徒の端末に配ったりして使えます。予習・復習の資料にもなります。入れ方は授業での使い方をご覧ください。

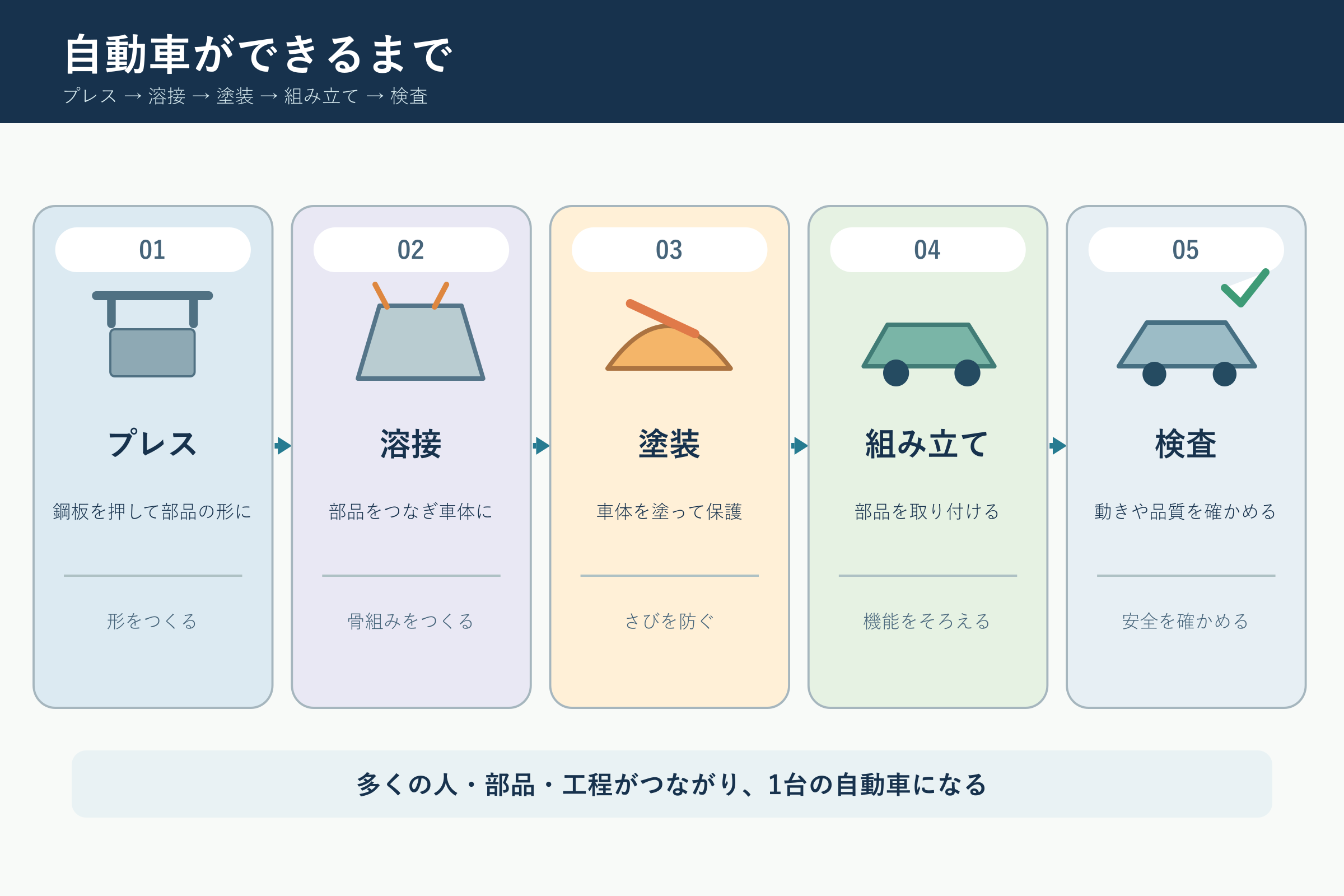

図の見方

  • 01〜05のカードを矢印で左から右へたどると、プレス → 溶接 → 塗装 → 組み立て → 検査の順に、1台の自動車ができあがります。
  • 各カードの絵は、押して形をつくる、車体をつなぐ、塗る、車輪が付く、チェックの印が付く、と工程ごとの変化を表しています。
  • カードの文字は二段です。塗装なら上に「車体を塗って保護」、下に「さびを防ぐ」とあり、何をするかと、何のためかを分けて読めます。
  • 下の帯「多くの人・部品・工程がつながり、1台の自動車になる」が図全体のまとめです。実在の会社や車種は描かず、工場による工程の違いは省いた代表例です。

授業での使い方

工程の順序と、それぞれの工程で働く人の工夫や品質を確かめる意味を考える際に使います。

導入で、身近な自動車の写真を見せ、「この車は、どんな順番でできているのだろう」と予想を出させます。展開では、5枚のカードを順にたどり、各工程の目的(形をつくる・骨組み・さびを防ぐ・機能をそろえる・安全を確かめる)を確かめて、副読本や映像の資料にある実際の工場の工程と比べます。まとめでは、下の帯をもとに、工程ごとに人や機械が分担していることを話し合います。

発問の例

  • プレスの工程が、いちばん初めにあるのは、なぜだろう。
  • 車体を塗るのは、見た目をよくする以外に、どんな目的があるのかな。
  • いちばん最後に検査があるのは、なぜだろう。

つまずきやすい点

  • 図は代表的な五つの工程を一本の流れにした例です。実際の工場では工程がさらに細かく分かれるので、これがすべてだと受け取らないようにします。
  • 「溶接」と「組み立て」を同じ作業と考えることがあります。部品をつないで骨組みをつくる溶接と、部品を取り付けて機能をそろえる組み立てが、別のカードであることを確かめます。

ほかの学習とのつながり

同じ単元の「関連工場と部品が届くしくみ」は工場どうしのつながり、「貿易と運輸」と「工業のさかんな地域と輸送」は原料や製品の運ばれ方を示し、工場の中の流れと外のつながりをあわせて考えられます。小3の「工場で製品ができるまで」は架空の食品工場の工程図で、工程図の読み方を振り返れます。
