SOCIAL STUDIES MATERIAL

世界地図の図法とゆがみ

世界地図の図法とゆがみ(中学校地理「地域構成」の図)

横にして見てください。2本の指で拡大できます。

世界地図の図法とゆがみ(中学校地理「地域構成」の図)

素材について

メルカトル・モルワイデ・東京中心の正距方位図法と地球儀を比べ、角度・面積・中心からの距離と方位が正しく表せること、同じ球面円のゆがみを示します。

中学校地理「地域構成」の授業や調べ学習で使える図です。スライドに入れたり、児童生徒の端末に配ったりして使えます。予習・復習の資料にもなります。入れ方は授業での使い方をご覧ください。

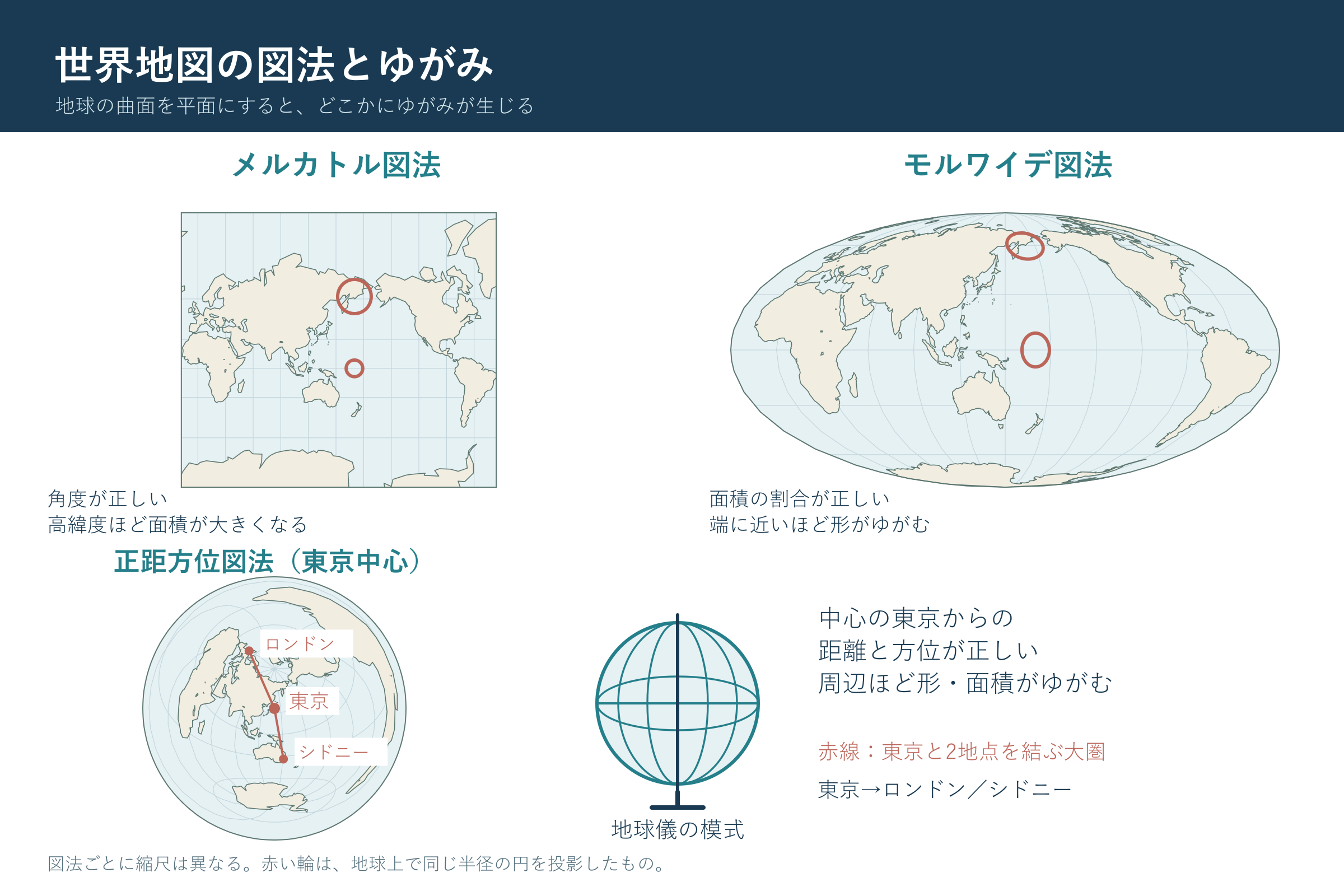

図の見方

  • 図は、上段のメルカトル図法(左)とモルワイデ図法(右)、下段の東京中心の正距方位図法(左)と地球儀の模式(右)で構成されています。
  • 各図法の下の文字が、正しく表される性質です。メルカトル図法は角度、モルワイデ図法は面積の割合、東京中心の正距方位図法は中心の東京からの距離と方位です。
  • 赤い輪は、地球上で同じ半径の円を投影したものです。メルカトル図法では北寄りの輪が大きく見え、モルワイデ図法では面積が保たれる一方で、輪の形がゆがんでいます。
  • 赤線は東京とロンドン・シドニーを結ぶ大圏です。注記に「図法ごとに縮尺は異なる」とあります。

授業での使い方

地球儀と世界図を見比べ、地図の中心や図法によって距離・方位・形の表現が変わることを考える際に使います。

導入で、地球儀と平面の世界地図で見え方がちがうことに気づかせ、球面を平面にすると何が起きるかを問います。展開では、同じ半径の赤い輪の大きさと形を3つの図で比べ、各図法の下の文と結び付けます。まとめでは、目的(面積を比べる、東京からの距離と方位を読む)に合う図法を選ばせ、理由を言わせます。

発問の例

  • メルカトル図法で、赤い輪が大きく見えるのは、赤道に近いほうと北寄りのほうのどちらでしょう。
  • 東京からシドニーまでの距離と方位を読み取りたいとき、3つの図法のどれが向いているでしょう。
  • 国の面積の大きさを比べたいとき、メルカトル図法とモルワイデ図法のどちらが向いているでしょう。図の文字を使って理由も言いましょう。

つまずきやすい点

  • 「正しい」と書かれた性質を、地図のどこでも成り立つと受け取りやすいです。東京中心の正距方位図法で正しいのは中心の東京からの距離と方位で、ロンドンとシドニーの間には当てはまりません。
  • 図法ごとに縮尺がちがうと注記にあるので、3つの地図の大きさを直接比べないようにします。

ほかの学習とのつながり

小5で学んだ「緯度と経度で位置を表す」を思い出させると、図法によって経緯線の形が変わることを読み取りやすくなります。同じ単元の「世界の六つの州」「時差のしくみ」と合わせると、世界の位置と経線の見方を確かめられます。
