地形図の縮尺と等高線

地形図の縮尺と等高線(中学校地理「地域調査の手法」の図)

横にして見てください。2本の指で拡大できます。

地形図の縮尺と等高線(中学校地理「地域調査の手法」の図)

素材について

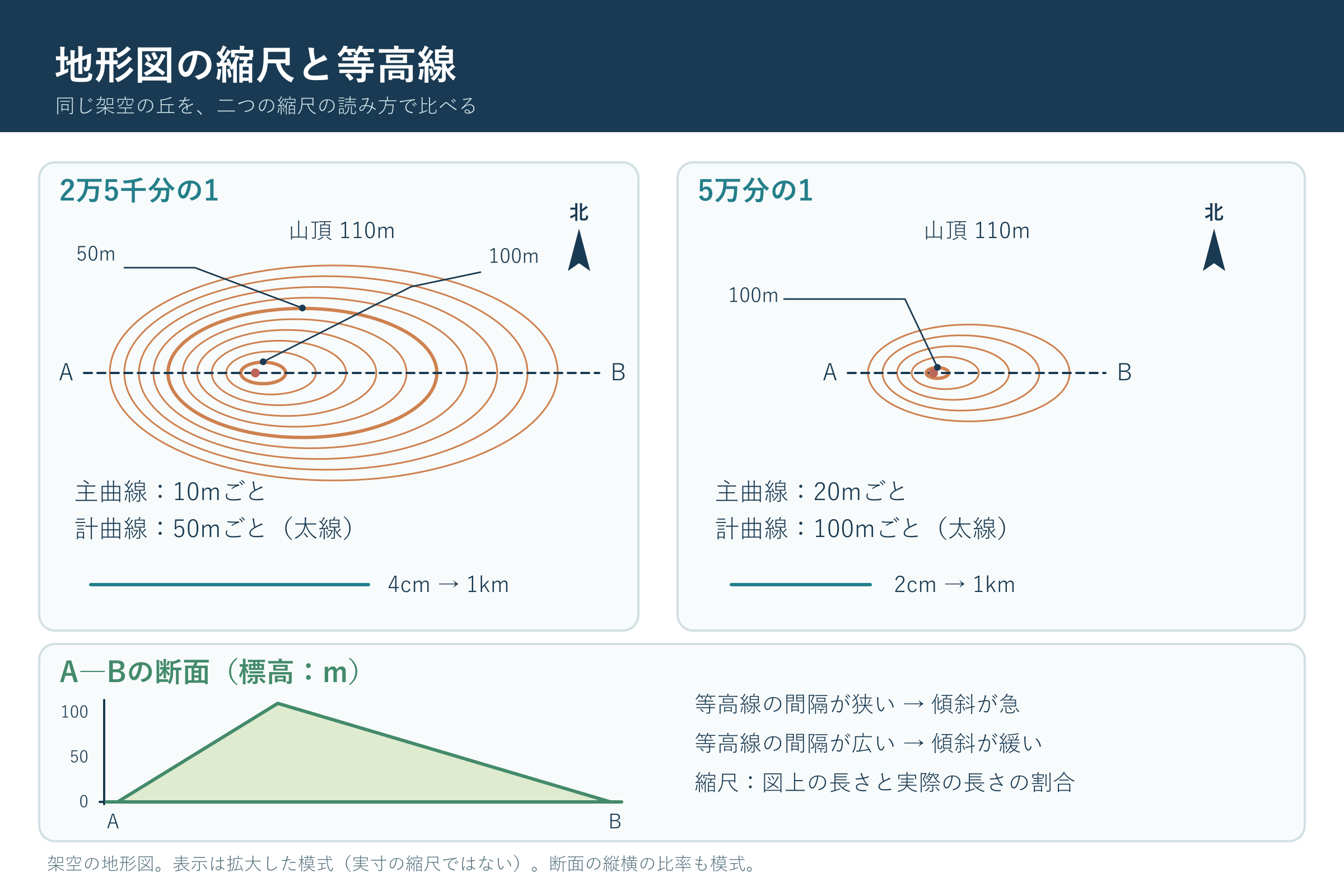

同じ架空地形を1:25,000と1:50,000の地形図模式図に表し、等高線間隔・縮尺・A-B断面の対応を比べる図です。

中学校地理「地域調査の手法」の授業や調べ学習で使える図です。スライドに入れたり、児童生徒の端末に配ったりして使えます。予習・復習の資料にもなります。入れ方は授業での使い方をご覧ください。

図の見方

  • 同じ架空の丘(山頂110m)を、左は「2万5千分の1」、右は「5万分の1」で描いています。どちらにも北の印とA・Bの破線があり、下の枠がA−Bの断面です。
  • 左は主曲線10mごと、計曲線50mごと(太線)、右は主曲線20mごと、計曲線100mごと(太線)です。引き出し線は、左では50mと100mの太線、右では100mの太線を指します。
  • 縮尺は、左が図上4cmで1km、右が図上2cmで1kmと示されています。
  • 断面は、山頂からA側が急でB側がゆるやかに描かれ、左の図でもA側のほうが等高線の間隔が狭くなっています。右下の文字は「間隔が狭い → 傾斜が急」「広い → 緩い」です。

授業での使い方

縮尺を使った距離換算と、等高線の間隔から斜面の傾斜を読み取り、地形図から断面を想像する際に使います。

導入で、地形図の等高線から何が読み取れるかを問います。展開では、まず縮尺(4cm→1km、2cm→1km)の換算を確かめ、次に左の図で等高線の間隔と下の断面を対応させてA側とB側の傾斜を読み取り、右の図でも同じ丘を読みます。まとめでは、縮尺がちがっても同じ丘であること、縮尺によって主曲線の間隔が10mと20mに変わることを整理します。

発問の例

  • 左の図で、等高線の間隔が狭いのはA側とB側のどちらでしょう。
  • 2つの地形図で主曲線の間隔が10mと20mでちがうのは、何がちがうためでしょう。
  • 5万分の1の地形図で、図上6cmは実際には何kmにあたるでしょう。右の「2cm → 1km」をもとに考えましょう。

つまずきやすい点

  • 等高線の間隔と傾斜の関係を逆に覚えやすいです。間隔が狭い所は急、広い所はゆるやかと、下の断面のA側・B側と対応させて確かめます。
  • 図は架空の地形で、表示を拡大した模式です。画面や印刷で測った長さがそのまま縮尺になるわけではなく、断面の縦横の比率も模式です。実際の地形図を読むときは、その図の縮尺と主曲線の間隔を確かめさせます。

ほかの学習とのつながり

小3で学んだ「四方位と八方位」「主な地図記号の形と由来」の次の段階として、縮尺と等高線から土地の高さや傾きを読みます。小5の「日本の地形の特色」と合わせると、実際の山地や平野に結び付けられます。「扇状地と三角州の土地利用」では、地形の読み取りを土地利用に広げます。
