光を集めると明るさが変わる

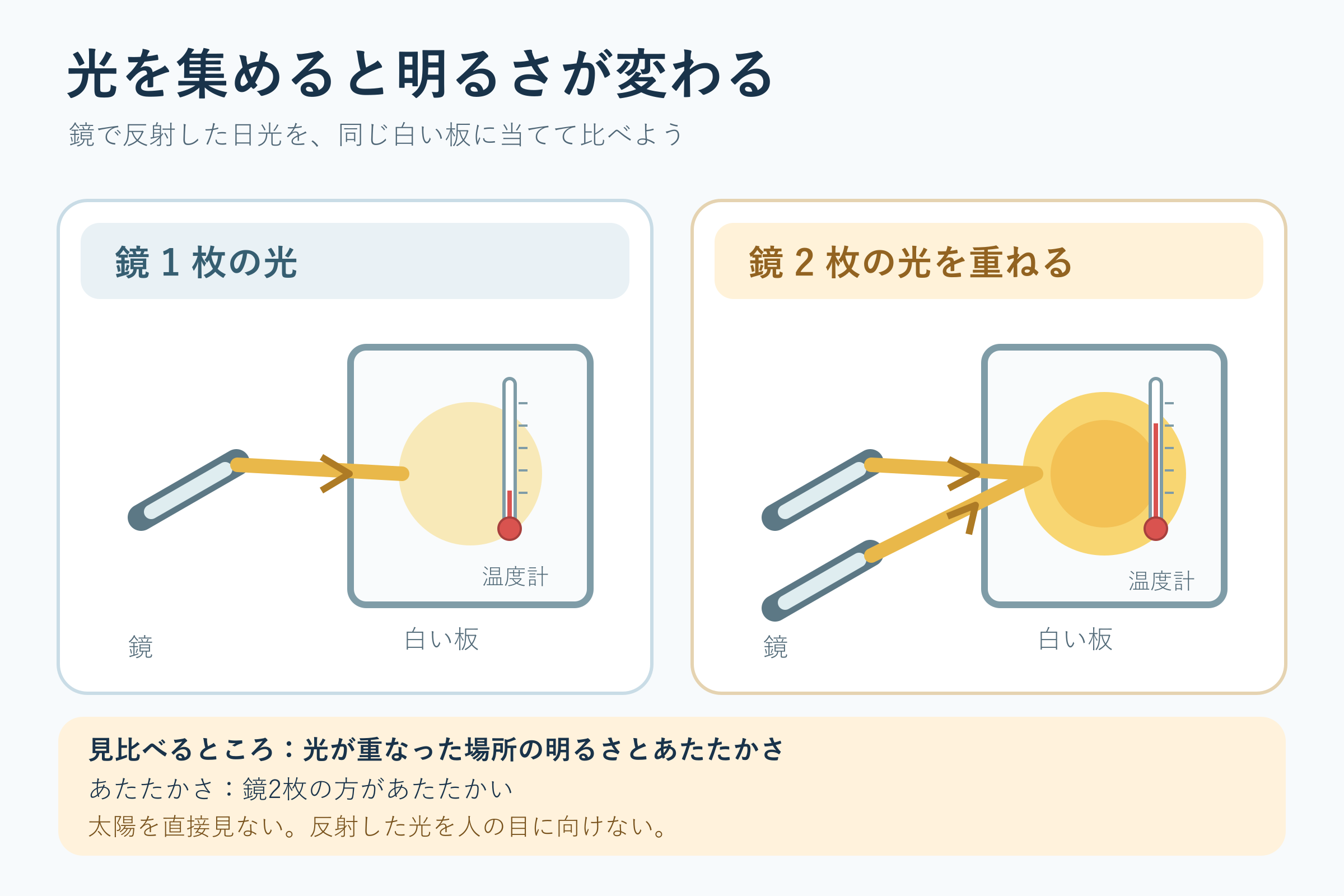

光を集めると明るさが変わる(小学校3年理科「光と音の性質」の図)

横にして見てください。2本の指で拡大できます。

光を集めると明るさが変わる(小学校3年理科「光と音の性質」の図)

素材について

一枚の鏡で日光を当てる場合と二枚の鏡の光を同じ場所に重ねる場合を、明るさとあたたかさ(温度計)で比べる図です。

小学校3年理科「光と音の性質」の授業や調べ学習で使える図です。スライドに入れたり、児童生徒の端末に配ったりして使えます。予習・復習の資料にもなります。入れ方は授業での使い方をご覧ください。

図の見方

  • 左(鏡 1 枚の光)と右(鏡 2 枚の光を重ねる)は、どちらも同じ白い板に反射した日光を当てています。
  • 右は、2枚の鏡の光を板の同じ場所に重ねていて、重なった部分を濃い黄色で示しています。
  • 光が当たった所に温度計があり、右のほうが赤い液が高く描いてあります。下には、鏡2枚のほうがあたたかいという結果も文字で書いてあります。温度計に数字はないので、実際の温度は実験で測ります。
  • 下の囲みは、見比べる点が「明るさとあたたかさ」であることを示します。光の線は模式的で、鏡の角度や光の量の比は表していません。

授業での使い方

同じ白い板に当たる日光の明るさを見比べ、反射した光を集めるとどうなるか考える際に使います。

1枚の鏡で光を板に当てる活動のあと、「鏡を2枚にして光を重ねたらどうなるか」を予想させます。図には結果(あたたかさ)まで書いてあるので、実験で明るさを見比べ、温度計の液の高さを読んだあとに見せ、自分たちの結果と照らし合わせます。まとめで、図の下の囲みの二つの視点(明るさ・あたたかさ)に沿って整理します。

発問の例

  • 鏡が1枚のときと2枚のときで、板の光が当たった所の明るさはどうちがうかな。
  • 光が当たった所があたたかいのは、鏡が1枚のときと2枚のときのどちらかな。どうやって調べればいいかな。
  • 鏡を3枚にしたら、どうなると思うかな。

つまずきやすい点

  • 光を重ねるほど明るくなるので、図の下にある注意(太陽を直接見ない・反射した光を人の目に向けない)を活動の前に読み合わせます。鏡を向ける先は板だけに決めます。
  • 温度計は、数値ではなく赤い液の高さの違いで描いています。実験では、1枚と2枚を同じ板・同じ時間で比べ、液が動くまで少し待ってから読ませます。

ほかの学習とのつながり

同じ単元の「鏡で光の向きを変える」で、1枚の鏡で光の向きを変えたことが土台になります。「日なたと日かげの地面」では、日光が当たる所のあたたかさを温度計で比べます。中1の「光の反射と二つの角度」では、鏡で反射する光の角度を測って調べます。
