鏡で光の向きを変える(小学校3年理科「光と音の性質」の図)

横にして見てください。2本の指で拡大できます。

鏡で光の向きを変える(小学校3年理科「光と音の性質」の図)

素材について

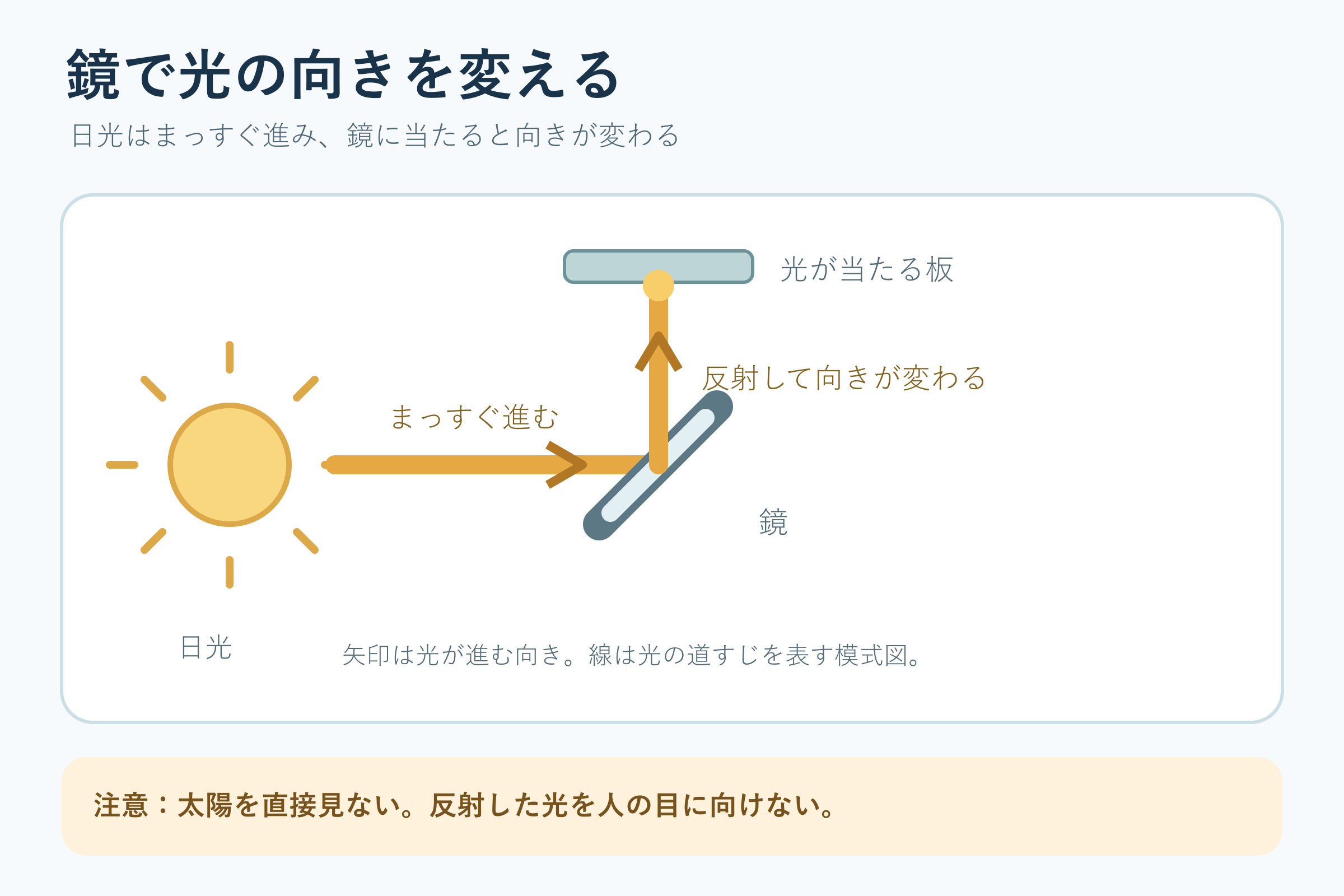

直進する日光が鏡に当たって反射し、進む向きが変わる様子を示す模式図です。

小学校3年理科「光と音の性質」の授業や調べ学習で使える図です。スライドに入れたり、児童生徒の端末に配ったりして使えます。予習・復習の資料にもなります。入れ方は授業での使い方をご覧ください。

図の見方

  • 左から来た日光は、「まっすぐ進む」の線で鏡まで進み、鏡に当たって向きを変え、「反射して向きが変わる」の線で上の「光が当たる板」へ進みます。
  • 向きが変わるのは鏡に当たった所だけで、当たる前も反射したあとも、線はまっすぐです。
  • 矢印は光の進む向き、線は光の道すじです。光の太さや強さ、入射角・反射角の大きさは描いていません。
  • いちばん下に、太陽を直接見ないこと、反射した光を人の目に向けないことが書いてあります。

授業での使い方

鏡を動かすと光の当たる場所が変わることを予想し、光の道筋を追う際に使います。

日なたで鏡を動かして、離れた板に光を当てる活動をしたあとに見せます。子どもが記録した光の当たった場所と鏡の向きを、図の道すじに重ねて説明させます。まとめでは、図の線をなぞりながら「日光はまっすぐ進み、鏡に当たると向きが変わる」と言わせます。

発問の例

  • 光は、どこでまっすぐ進んで、どこで向きを変えているかな。
  • 鏡を少しかたむけると、板の光が当たる場所はどうなるかな。
  • 光を板の別の場所に当てるには、鏡をどうすればいいかな。

つまずきやすい点

  • 反射した光が人の目に入らないよう、活動の前に約束させます。図の下の注意を読み合わせ、鏡を向ける先を板か壁に限ります。
  • 光が鏡の中に入って出てくると考える子どもがいます。向きを変える一点が鏡の面であることを、図の線で指さして確かめます。この図は模式図で、入射角・反射角の大きさは扱いません。

ほかの学習とのつながり

同じ単元の「光を集めると明るさが変わる」では、鏡を2枚に増やして反射した光を重ね、明るさとあたたかさを比べます。「太陽の位置と影」で、棒の影が太陽と反対側にできることと合わせると、日光がまっすぐ進むことを確かめられます。中1の「光の反射と二つの角度」では入射角と反射角を測り、「光の屈折」では水と空気の境界で曲がる光を学びます。
