音が出るときの振動(小学校3年理科「光と音の性質」の図)

横にして見てください。2本の指で拡大できます。

音が出るときの振動(小学校3年理科「光と音の性質」の図)

素材について

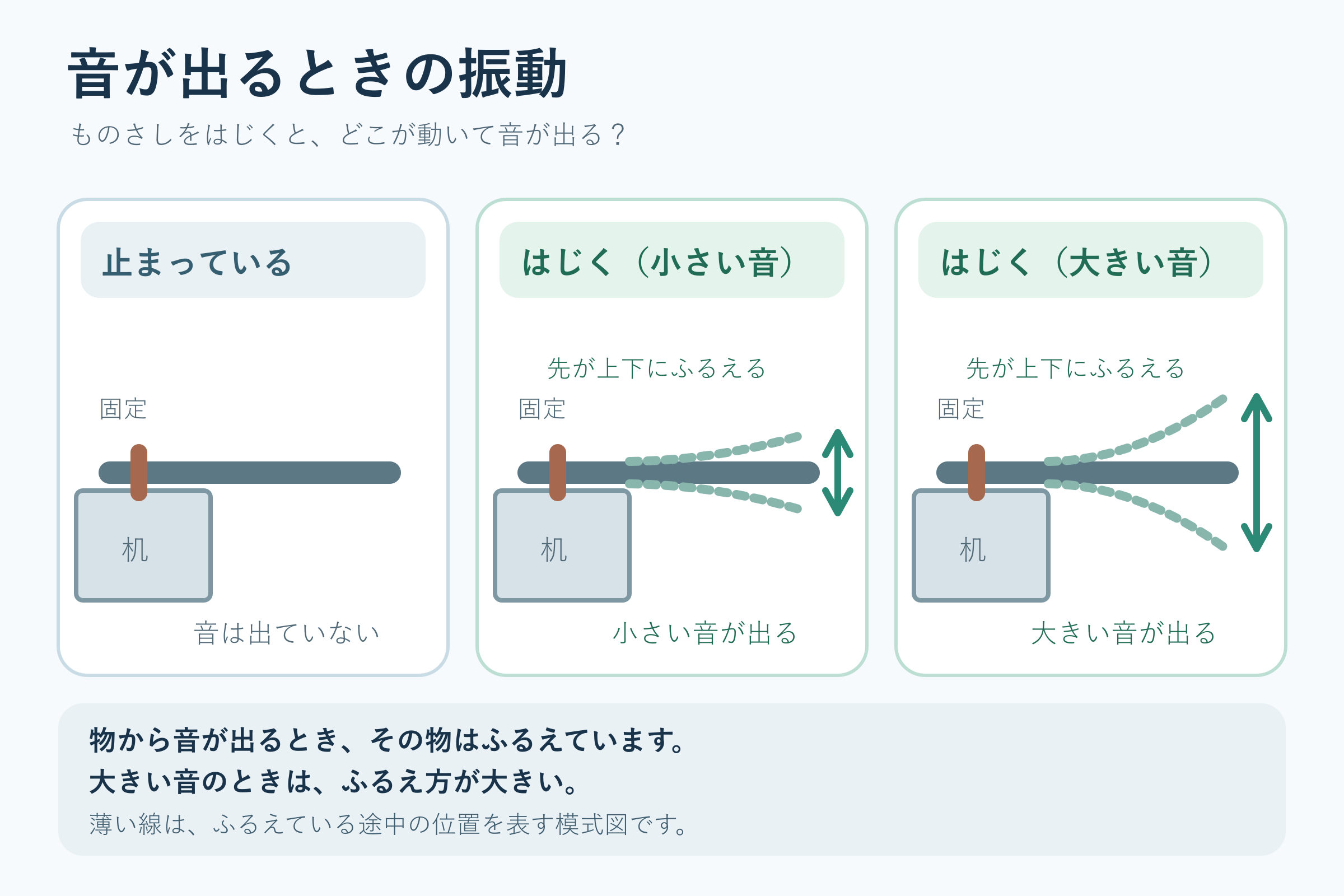

固定したものさしが止まっているときと、はじいて小さい音・大きい音が出ているときを並べ、大きい音のほうがふるえ方が大きいことを示す図です。

小学校3年理科「光と音の性質」の授業や調べ学習で使える図です。スライドに入れたり、児童生徒の端末に配ったりして使えます。予習・復習の資料にもなります。入れ方は授業での使い方をご覧ください。

図の見方

  • 左から「止まっている」「はじく(小さい音)」「はじく(大きい音)」の3場面で、どれも机の端から出したものさしを「固定」しています。
  • 音が出ている2つの場面では「先が上下にふるえる」と書いてあります。固定した所は動かず、ふるえるのは机から出た先の部分です。
  • 薄い線は、ふるえている途中の位置を1枚に重ねて描いたもので、ものさしが何本もあるわけではありません。大きい音(右)のほうが、薄い線の広がりが大きく描いてあります。
  • 下の2行は、物から音が出るときその物はふるえていること、大きい音のときはふるえ方が大きいことをまとめています。音の波の形は描いていません。

授業での使い方

音が出ているときのものさしの動きに注目し、音と物の震えの関係を説明する際に使います。

ものさしを机の端から出してはじく活動をして、音が出ているときの様子を観察する場面で見せます。「止まっている」と「音が出ている」を見比べて、ふるえを見つけさせます。次に小さい音・大きい音のときのふるえ方を比べ、まとめで「音が出る物はふるえている」と言わせます。

発問の例

  • 音が出ているとき、ものさしの先はどうなっているかな。
  • 小さい音と大きい音で、ふるえ方はどうちがうかな。
  • ふるえているものさしの先を手でそっとおさえると、音はどうなるかな。

つまずきやすい点

  • ふるえは速くて目で追いにくいので、薄い線を、ものさしが何枚もあると読むことがあります。ものさしは1本で、動いている途中の位置を重ねた絵だと伝えます。
  • 図に描いてあるのはふるえの幅の違いで、ふるえる速さや回数ではありません。「大きい音ほど速くふるえる」と思い込ませないようにします。

ほかの学習とのつながり

同じ単元の「糸電話で音が伝わる」では、糸のふるえと音の伝わり方を結び付けます。中1の「音の振動と伝わり方」では、音叉の振動が空気を伝わって耳に届く様子を、「音の大小と高低」では、振幅(大小)と振動数(高低)を波形で比べます。この図のふるえ方の大きさは、振幅の考え方につながります。
