音の振動と伝わり方(中学校1年理科「身近な物理現象」の図)

横にして見てください。2本の指で拡大できます。

音の振動と伝わり方(中学校1年理科「身近な物理現象」の図)

素材について

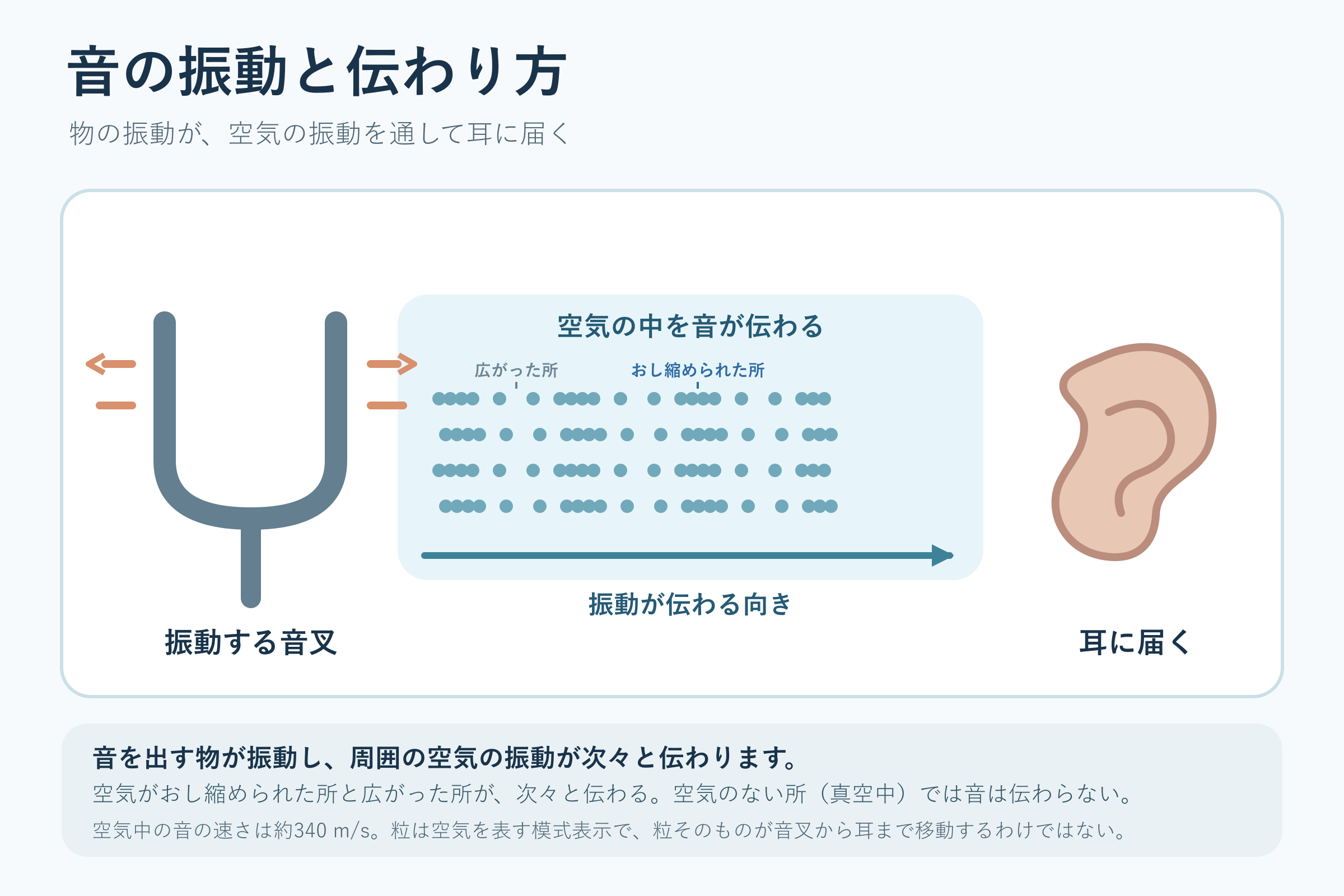

音叉の振動が、空気のおし縮められた所と広がった所として次々と伝わり、耳に届く様子を示す模式図です。

中学校1年理科「身近な物理現象」の授業や調べ学習で使える図です。スライドに入れたり、児童生徒の端末に配ったりして使えます。予習・復習の資料にもなります。入れ方は授業での使い方をご覧ください。

図の見方

  • 左から「振動する音叉」、中央の「空気の中を音が伝わる」、右の「耳に届く」の順に並び、「振動が伝わる向き」の矢印は左から右へ向かいます。
  • 音叉の枝の外側にある矢印と短い線は、枝が前後にふるえる動きを表します。
  • 中央の粒は空気を表します。粒が集まった所(おし縮められた所)と、まばらな所(広がった所)が交互に並んでいます。
  • 注記のとおり、この集まりとまばらな所が次々と伝わり、空気のない所(真空中)では音は伝わりません。空気中の音の速さは約340 m/s です。
  • 粒は模式表示で、粒そのものが音叉から耳まで移動するわけではありません。

授業での使い方

音を出す物の振動と、音を伝える空気の働きを結び付けるときに使います。

導入で、鳴っている音叉に軽く触れて、ふるえを確かめさせます。展開では、図を左から右へたどり、音叉のふるえが空気のふるえとして次々と伝わる様子を、「おし縮められた所」「広がった所」を指して説明させます。まとめでは、音を出す物・伝える物・聞く耳の関係を矢印でつなぎ、空気のない所で音が伝わらない理由につなげます。

発問の例

  • 音を出している音叉は、どのように動いていますか。
  • おし縮められた所と広がった所は、図ではどちら向きに伝わっていきますか。
  • 空気のない所で、音叉の音が聞こえないのはなぜでしょう。

つまずきやすい点

  • 空気の粒が音叉から耳まで飛んでくると考える生徒がいます。粒はもとの位置のまわりで前後にふるえ、そのふるえが次々と伝わることを、図の注記で確かめます。
  • 図の粒の並びは模式で、実際の空気の粒の数や間隔を表すものではありません。音の大きさや高さの違いは、この図では扱っていません。

ほかの学習とのつながり

小3の「音が出るときの振動」では音を出す物がふるえることを、「糸電話で音が伝わる」では糸のふるえが音を伝えることを調べました。この図は、伝える物が空気の場合です。同じ単元の「音の大小と高低」で音の大きさと高さを、中2の「感覚器官(目と耳)のつくり」で耳が音を受け取るしくみを学びます。
