水の自然蒸発と結露

水の自然蒸発と結露(小学校4年理科「天気の様子」の図)

横にして見てください。2本の指で拡大できます。

水の自然蒸発と結露(小学校4年理科「天気の様子」の図)

素材について

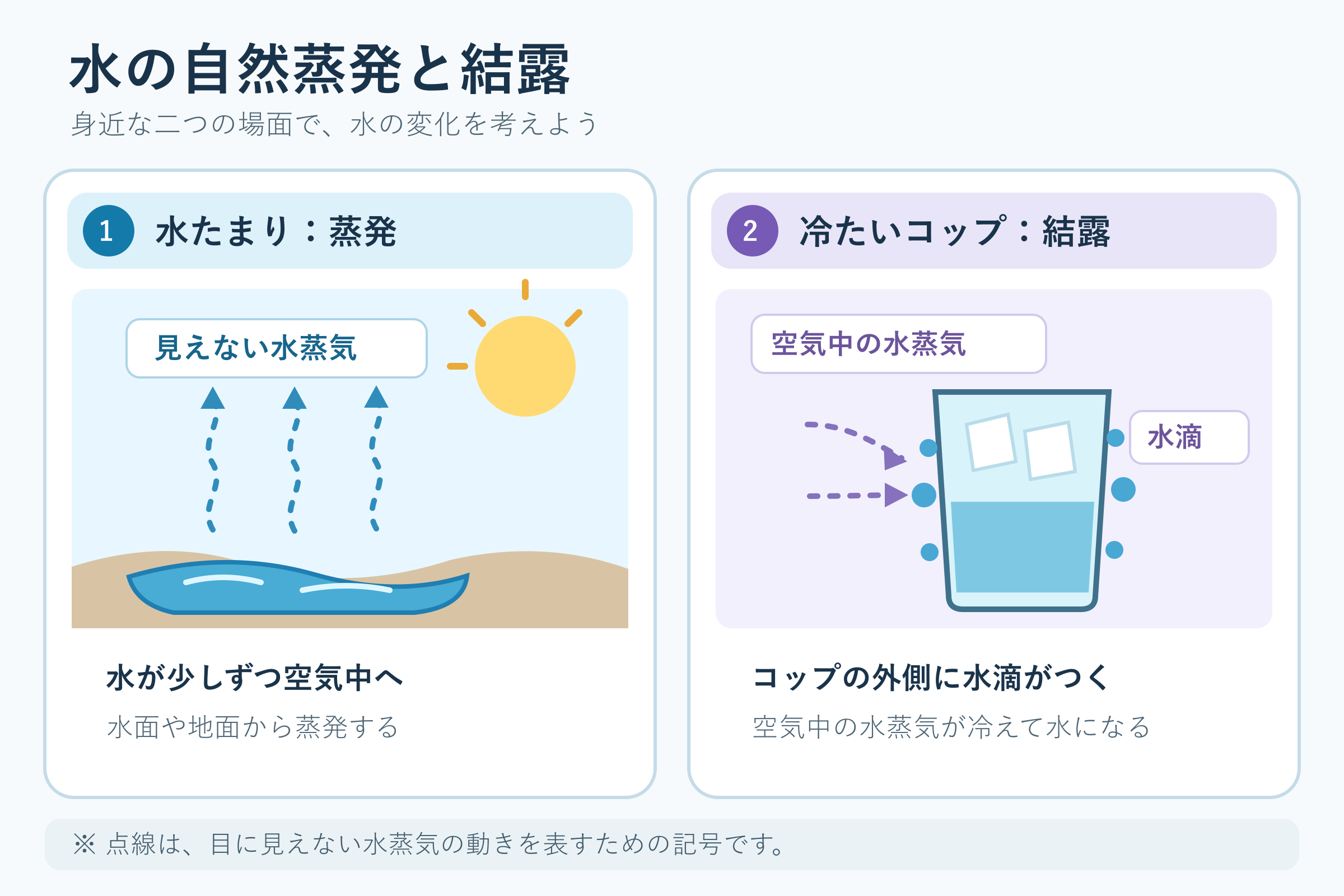

水たまりの水が蒸発する様子と、冷えたコップの外側に水滴がつく結露を対比した図です。

小学校4年理科「天気の様子」の授業や調べ学習で使える図です。スライドに入れたり、児童生徒の端末に配ったりして使えます。予習・復習の資料にもなります。入れ方は授業での使い方をご覧ください。

図の見方

  • 1「水たまり:蒸発」と2「冷たいコップ:結露」は、別々の身近な場面です。1の水蒸気が2のコップへ移ったようには描いていません。
  • 1では、水たまりから上へ向かう点線の矢印が「見えない水蒸気」で、水が少しずつ空気中へ出ていく動きを表します。
  • 2では、「空気中の水蒸気」を表す点線の矢印がコップへ向かい、外側で水に変わって「水滴」になります。
  • 点線は目に見えない水蒸気の動きを表す記号で、水蒸気そのものの形ではありません。

授業での使い方

二つの場面を見比べ、水が見えない水蒸気になって空気中に含まれることと、空気中の水蒸気が再び水になることを話し合う際に使います。

導入で、水たまりが小さくなった経験と、冷たい飲み物のコップに水滴がついた経験を出し合い、「水はどこへ行き、どこから来たのか」と問います。展開では1と2を順に見て、水が見えない水蒸気になって空気中へ出る場合と、空気中の水蒸気が冷やされて水にもどる場合を区別します。まとめでは、水と水蒸気が行き来することを、二つの場面を使って自分のことばで説明させます。

発問の例

  • 水たまりの水は、少しずつどこへ行ったのかな。
  • コップの外がわについた水のつぶは、どこから来たのかな。
  • 点線の矢印は、何を表しているのかな。

つまずきやすい点

  • コップの中の水が外へしみ出したと考える子どもがいます。2の矢印が空気の側からコップへ向かっていることを指して、水滴の水がどこから来たかを確かめます。
  • 水蒸気を、湯気のように白く見えるものと思い込むことがあります。この図では「見えない水蒸気」と書き、点線で表していることを押さえます。

ほかの学習とのつながり

小4の「水の三態変化」では、水が氷・水・水蒸気の三つの状態になることを整理し、この図の水蒸気を気体の水として位置づけます。「水を熱したときの温度の変化」では、湯気が水蒸気ではなく小さな水の粒であることを扱います。中2の「飽和水蒸気量と湿度・露点」では、空気にふくまれる水蒸気の量と露点を、グラフで調べます。
