金属,水,空気と温度SCIENCE MATERIAL

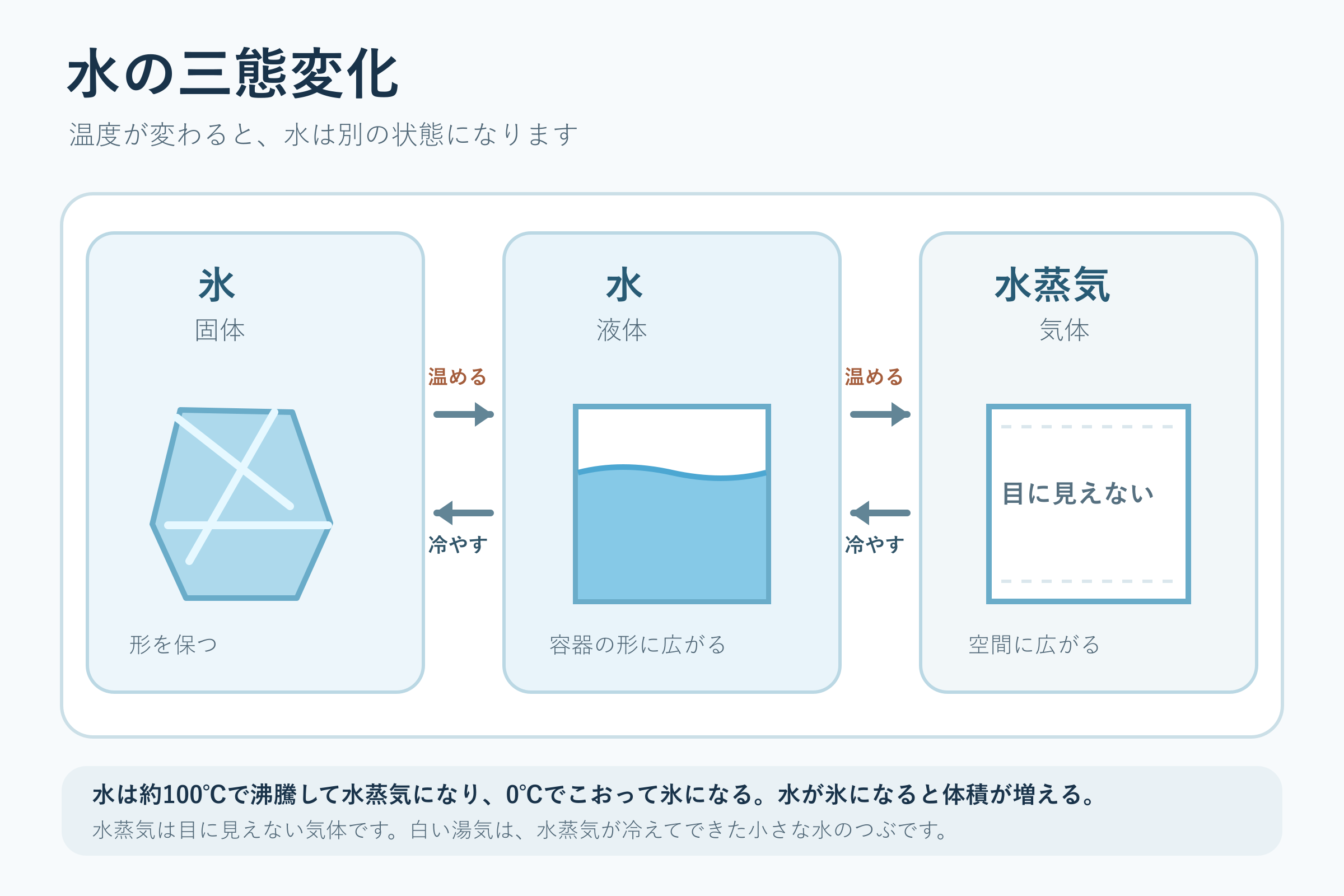

氷・水・水蒸気の三つの状態と、温める・冷やすときの変化をつなぐ図です。
小学校4年理科「金属,水,空気と温度」の授業や調べ学習で使える図です。スライドに入れたり、児童生徒の端末に配ったりして使えます。予習・復習の資料にもなります。入れ方は授業での使い方をご覧ください。
氷がとける、水が氷になる、水が水蒸気になるなどの変化を整理する際に使います。
導入で、氷がとけた経験とやかんの湯気を思い出させ、「水はどんな姿になるのか」と問います。展開では、三つの枠と二組の矢印に、既習の変化を当てはめます。矢印に「とける」「こおる」「蒸発」「沸騰」「結露」などのことばを書き込ませると整理しやすくなります。まとめでは、水が温度によって姿を変えても、同じ水であることを確かめます。
「水の自然蒸発と結露」では、約100℃にならなくても水が水蒸気になることを、水たまりで確かめます。「水を熱したときの温度の変化」では、沸騰する様子をグラフで調べます。中1の「加熱したときの温度と融点・沸点」では、状態変化を粒のモデルと温度のグラフで考えます。
