金属の温まり方(小学校4年理科「金属,水,空気と温度」の図)

横にして見てください。2本の指で拡大できます。

金属の温まり方(小学校4年理科「金属,水,空気と温度」の図)

素材について

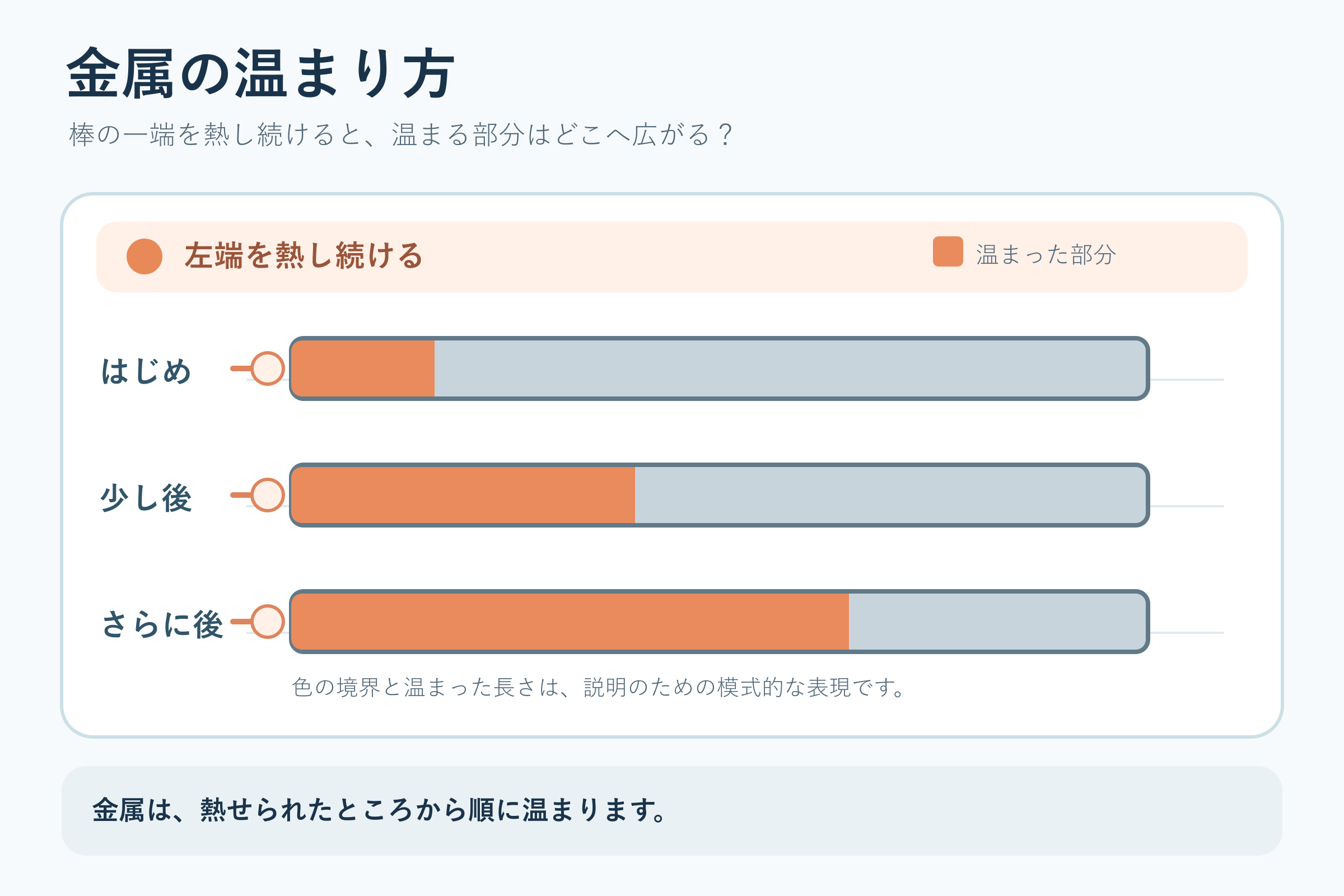

金属の棒の一端を熱したとき、温まる部分が順に広がる様子を時間順に示す模式図です。

小学校4年理科「金属,水,空気と温度」の授業や調べ学習で使える図です。スライドに入れたり、児童生徒の端末に配ったりして使えます。予習・復習の資料にもなります。入れ方は授業での使い方をご覧ください。

図の見方

  • 3本の棒は、上から「はじめ」「少し後」「さらに後」の順に、同じ棒の時間の経過を示しています。
  • 各棒の左端の印と、見出しの「左端を熱し続ける」が対応しています。熱しているのは左端だけです。
  • 「温まった部分」の色は、はじめ・少し後・さらに後と、左端から右へ長くなっています。熱した所に近い順に温まります。
  • 色の境界と温まった長さは、注記のとおり説明のための模式的な表現です。実際の温度は少しずつなめらかに変わり、時間や温度の値も示していません。

授業での使い方

金属の温まり方を予想したり、実験で観察した順序と比べたりする際に使います。

導入で、「棒の左端を熱し続けると、どこが温まるのか」を予想し、棒の絵に色を塗らせます。展開では、実験で観察した順序を記録し、予想と図の3本を見比べます。まとめでは、熱した所から順に温まることを、「はじめ」から「さらに後」への変化を指しながら言葉にさせます。

発問の例

  • 左はしを熱し続けると、温まる部分はどちらへ広がるかな。
  • 図の「少し後」と「さらに後」で、温まった部分はどうちがうかな。
  • 熱していない右はしは、温まるのが早いかな、おそいかな。

つまずきやすい点

  • 金属は熱した所だけが熱くなる、または棒全体が同時に温まると考える子どもがいます。三つの時点の境界の位置を指して、熱した所から順に広がることを確かめます。
  • オレンジ色の境目で温度が急に分かれると受け取ることがあります。図は模式的な表現であることを伝えます。
  • 実験では、熱している端も熱した棒も熱くなっています。さわらないように指導します。

ほかの学習とのつながり

同じ単元の「水と空気の温まり方」では、水や空気が、金属のように熱が順に伝わるのではなく、温められた部分が上へ動いて全体が温まる様子を比べます。この図で金属の温まり方を押さえてから使うと、違いが分かりやすくなります。熱した金属の体積の変化は、「金属の温度と体積」で調べます。
