金属の温度と体積

素材について

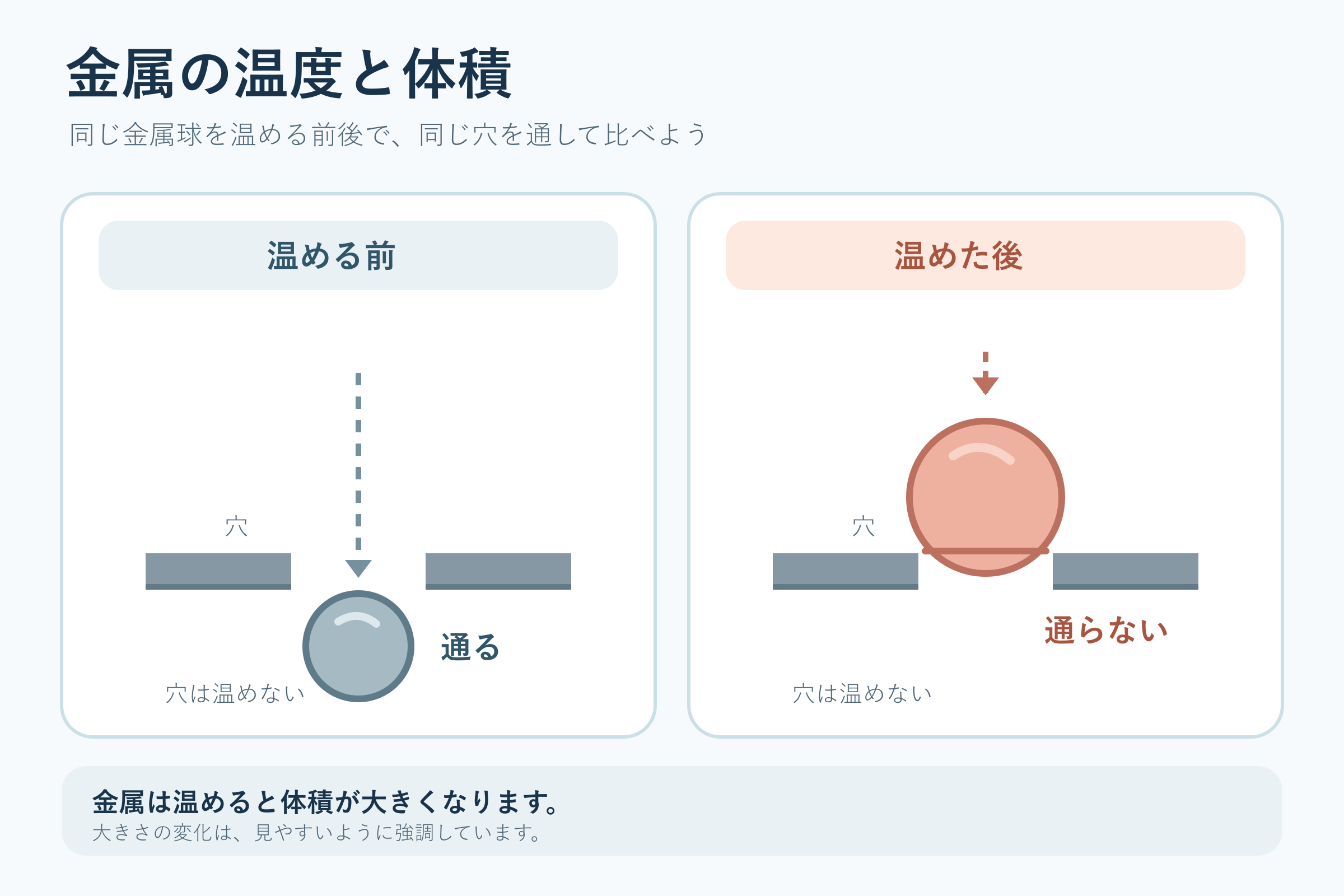

同じ金属球を温める前後で、同じ大きさの穴を通れるか比べる模式図です。
小学校4年理科「金属,水,空気と温度」の授業や調べ学習で使える図です。スライドに入れたり、児童生徒の端末に配ったりして使えます。予習・復習の資料にもなります。入れ方は授業での使い方をご覧ください。
図の見方
- 左の「温める前」では、金属球が穴を「通る」。右の「温めた後」では、同じ球が穴にのって「通らない」。穴の大きさは左右でそろえてあります。
- 左右とも「穴は温めない」と書いてあります。変わったのは穴ではなく、球の大きさだけです。
- 球の変化は、下の注記のとおり、見やすいように強調して描いています。実際の変化はずっと小さいものです。
- 温め方や温度、温めた球を冷やしたときの様子は、図に描いていません。
授業での使い方
金属も温度が変わると体積が変わることを、球の大きさと穴の関係から考える際に使います。
導入で、空気の温度と体積の学習を振り返り、「金属も温めると変わるのかな」と問います。展開では、温める前後で球が穴を通るかを予想させ、実験の結果を図の左右に対応させて整理します。まとめでは、「通らなくなった」ことと「体積が大きくなった」ことを結び付けて言わせ、冷やしたらどうなるかを次の問いにします。
発問の例
- 温める前に通った球が、温めた後に通らなくなったのは、球がどうなったからかな。
- 図に「穴は温めない」と書いてあるのは、なぜかな。
- 温めた球を冷やすと、またあなを通るかな。
つまずきやすい点
- 図のように目で見て分かるほど大きくなると思い込むことがあります。図は強調していることを伝え、実験器具で確かめるときは、変化がごくわずかなことも話します。
- 実験では、温めた球は熱くなっています。直接さわらず、器具を使って扱うように指導します。
ほかの学習とのつながり
同じ単元の「空気の温度と体積」では空気について、「空気・水・金属の体積の変わり方くらべ」では三つの物の変わり方の大きさを比べます。金属が熱せられたところから順に温まる様子は、「金属の温まり方」で調べます。この図で、温めると金属の体積が大きくなることを押さえておくと、空気や水との違いを考えやすくなります。
