乾電池のつなぎ方とモーター

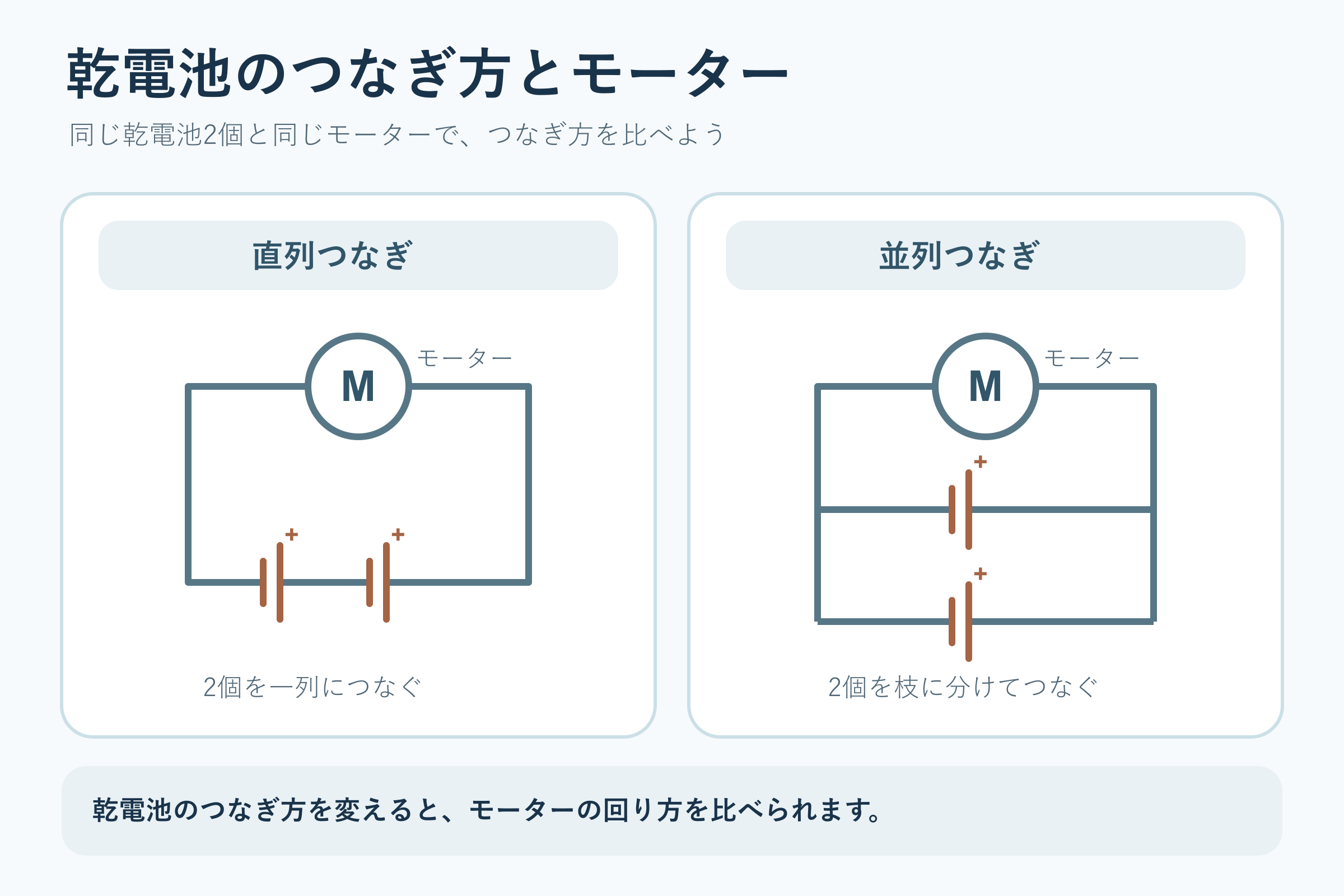

乾電池のつなぎ方とモーター(小学校4年理科「電流の働き」の図)

横にして見てください。2本の指で拡大できます。

乾電池のつなぎ方とモーター(小学校4年理科「電流の働き」の図)

素材について

乾電池2個を直列・並列につないで同じモーターを動かす回路を比べる図です。

小学校4年理科「電流の働き」の授業や調べ学習で使える図です。スライドに入れたり、児童生徒の端末に配ったりして使えます。予習・復習の資料にもなります。入れ方は授業での使い方をご覧ください。

図の見方

  • 左の「直列つなぎ」は「2個を一列につなぐ」、右の「並列つなぎ」は「2個を枝に分けてつなぐ」回路です。
  • どちらも同じ乾電池2個と、モーター(M)が1個です。変えているのは、つなぎ方だけです。
  • 乾電池の記号は、長い線が+極です。直列では、一方の+極がもう一方の-極につながり、電池が一列に並びます。
  • 並列では、導線が分かれ、電池が別々の枝に入っています。2個とも、+の向きをそろえてあります。
  • 回り方の結果は図に示していません。実験で調べる内容です。

授業での使い方

乾電池の数をそろえてつなぎ方だけを変え、モーターの回り方を調べる実験の前後に使います。

導入で、「乾電池を2個使うとき、つなぎ方は一通りだけだろうか」と問い、つなぎ方を話し合わせます。展開では、実験の前に図で組み立て方と条件(電池とモーターが同じ)を確かめます。実験のあとは、結果を左右の回路の下に書き込んで整理します。まとめでは、「直列」「並列」ということばを使って結果を説明させます。

発問の例

  • 左と右で、同じところとちがうところはどこかな。
  • 左の回路で、電池の+極から指でたどると、どこを通るかな。
  • 電池2個のつなぎ方で、モーターの回り方はどうなると思うかな。

つまずきやすい点

  • 2個使えば、どちらのつなぎ方でも同じ回り方になると思い込む子どもがいます。結果を決めつけず、予想を立ててから実験で確かめます。
  • 並列では電池の向きをそろえます。向きを逆にしたり、モーターを通さず導線だけで+極と-極をつないだりすると、乾電池や導線が熱くなり危険です。

ほかの学習とのつながり

小3の「豆電球が光るつなぎ方」では、乾電池と豆電球を一つの輪につなぐ回路を学びました。この図は、乾電池を2個にして、そのつなぎ方を比べる場合です。中2の「直列回路と並列回路」では、電源と二つの抵抗をつないだ直列回路・並列回路を学びます。モーターが回るしくみは、「磁界の中で電流が受ける力とモーター」で学びます。
