骨と筋肉による腕の動き(小学校4年理科「人の体のつくりと運動」の図)

横にして見てください。2本の指で拡大できます。

骨と筋肉による腕の動き(小学校4年理科「人の体のつくりと運動」の図)

素材について

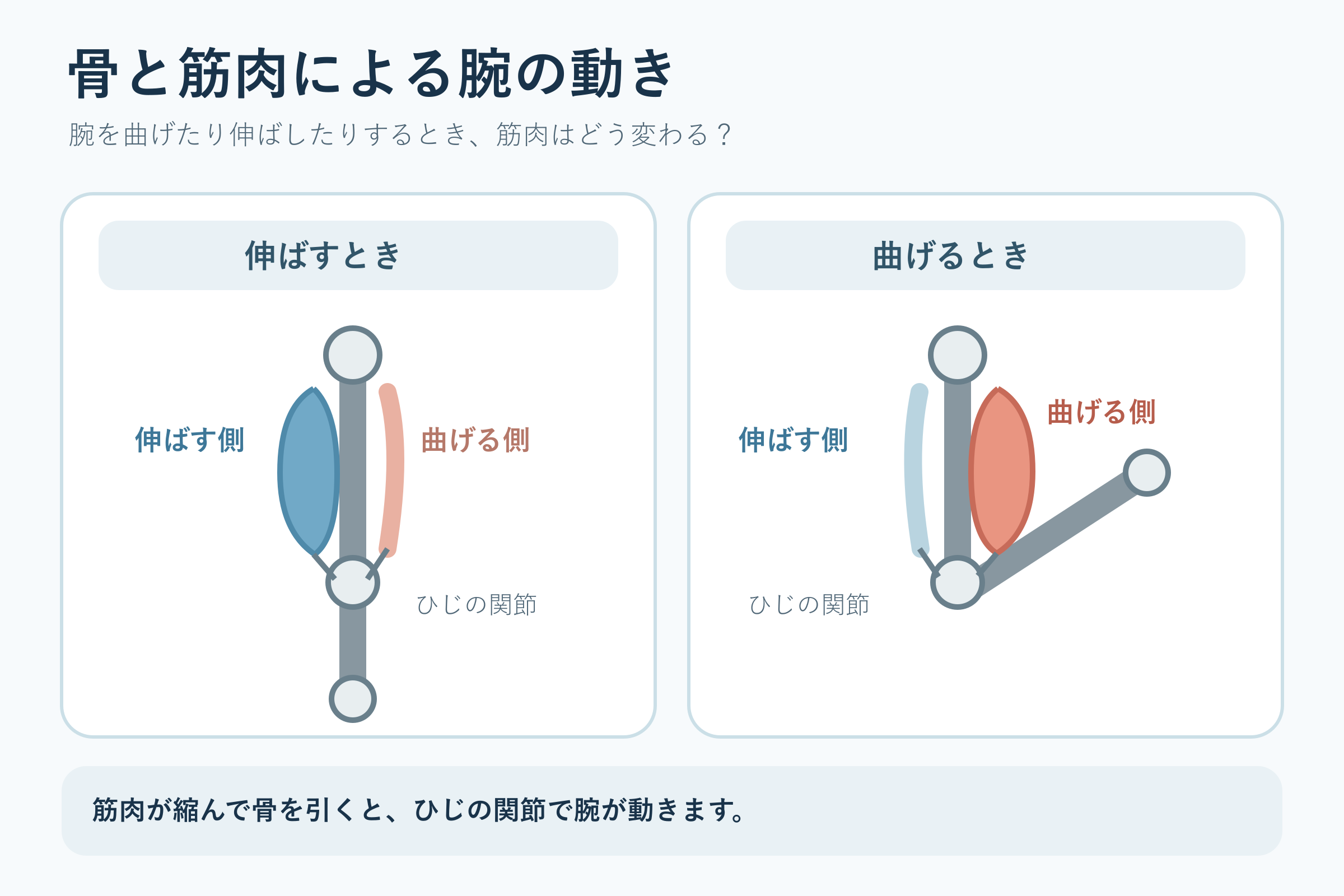

腕を伸ばすときと曲げるときで、ひじの骨と反対側の筋肉の働きを比べる模式図です。

小学校4年理科「人の体のつくりと運動」の授業や調べ学習で使える図です。スライドに入れたり、児童生徒の端末に配ったりして使えます。予習・復習の資料にもなります。入れ方は授業での使い方をご覧ください。

図の見方

  • 左の「伸ばすとき」と右の「曲げるとき」で、骨・ひじの関節(丸)と、骨の両側の筋肉だけを描いています。
  • 色の濃い太い筋肉が、そのとき働いている筋肉です。伸ばすときは「伸ばす側」が、曲げるときは「曲げる側」が濃く太く、反対側は薄く細く描いています。
  • 「曲げるとき」は、ひじの関節で腕が曲がっています。下の文のとおり、筋肉が縮んで骨を引くと、関節で腕が動きます。
  • 筋肉の下のはしの「けん」は、ひじの関節をまたいで前腕の骨についています。だから筋肉が縮むと前腕の骨が引かれ、関節で腕が動きます。筋肉の形やけんの位置は、かなり単純にしています。解剖図ではありません。

授業での使い方

腕を動かしながら筋肉に触れ、曲げる側と伸ばす側の硬さの違いを確かめる際に使います。

導入で、「腕を曲げるとき、体の中では何が起きているのだろう」と問い、予想を絵に描かせます。展開では、腕の曲げ伸ばしで筋肉のかたさを確かめた結果を、図の濃い筋肉・薄い筋肉に対応させます。まとめでは、筋肉が縮んで骨を引き、関節で曲がるというしくみを、図を使って説明させます。

発問の例

  • 腕を曲げるとき、かたくなるのは腕のどちらがわかな。
  • 腕を伸ばすとき、「曲げる側」の筋肉はどうなっているかな。
  • 腕がひじのところで曲がるのは、どうしてかな。

つまずきやすい点

  • 筋肉が骨を押して動かすと考える子どもがいます。筋肉は縮んで骨を引くだけで、曲げるときと伸ばすときは別の筋肉が働くことを、濃い側と薄い側で確かめます。
  • 図の左右(「伸ばす側」が左、「曲げる側」が右)を、自分の腕の左右と同じと受け取ることがあります。曲げる側は腕の内側にあたるので、自分の腕でさわって対応させます。
  • 筋肉が関節そのものにつながっていると受け取ることがあります。けんが関節をまたいで前腕の骨についていることを図で指し、縮むと前腕の骨が引かれて、ひじの所で曲がることを確かめます。

ほかの学習とのつながり

同じ単元の「全身の骨と関節」では、体のどこに関節があるかを調べます。この図で見た腕のしくみが、ほかの関節でも当てはまるかを考えられます。中2の「刺激が伝わる道すじと反射」では、刺激が神経を通って筋肉に伝わる道すじを学びます。
