温度で変わる溶ける量(小学校5年理科「物の溶け方」の図)

横にして見てください。2本の指で拡大できます。

温度で変わる溶ける量(小学校5年理科「物の溶け方」の図)

素材について

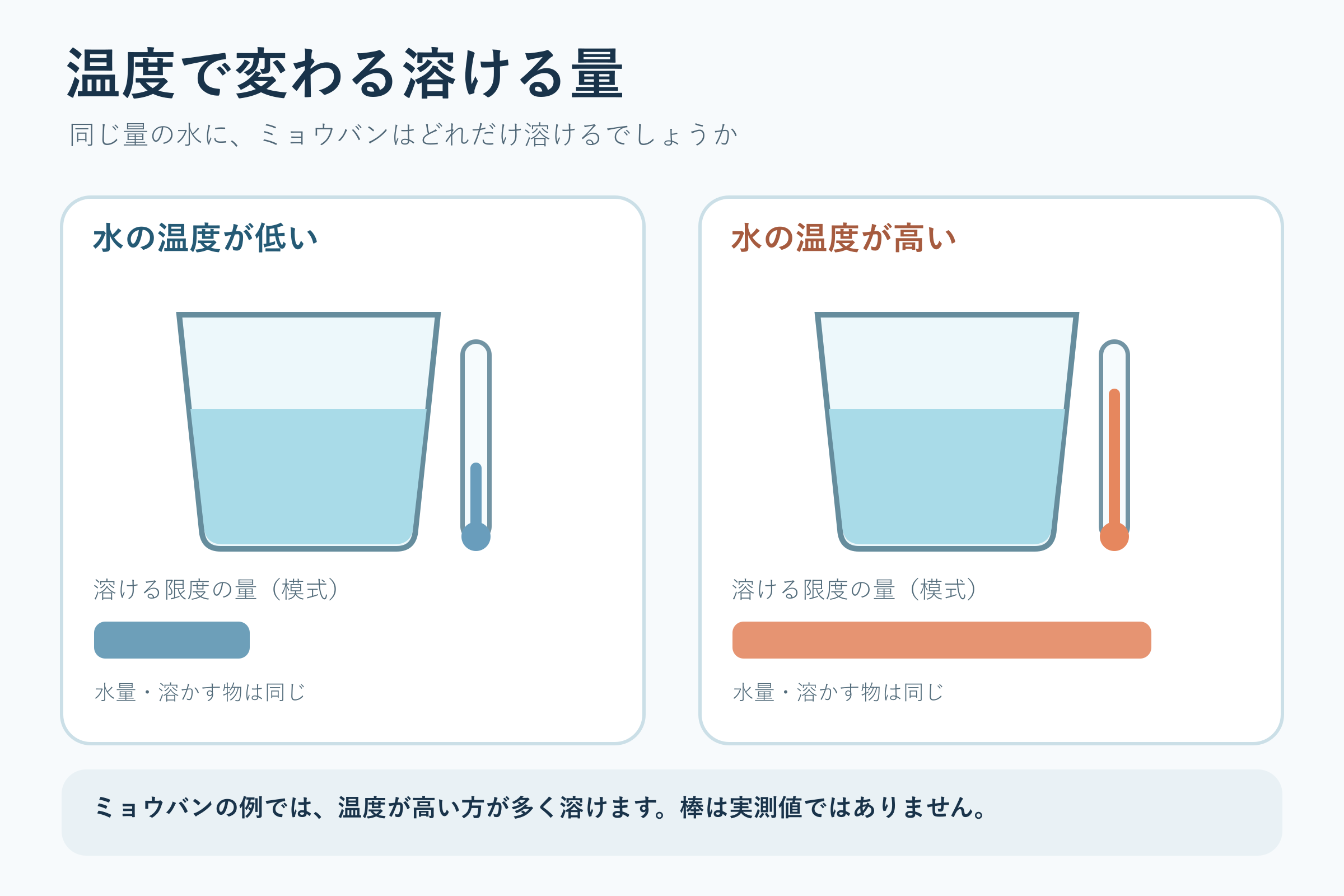

同じ量の水に溶けるミョウバンの限度を、低い温度と高い温度で比べる模式図です。

小学校5年理科「物の溶け方」の授業や調べ学習で使える図です。スライドに入れたり、児童生徒の端末に配ったりして使えます。予習・復習の資料にもなります。入れ方は授業での使い方をご覧ください。

図の見方

  • 左は「水の温度が低い」、右は「水の温度が高い」です。容器の横に温度計の形の絵があり、左は短く青、右は長くオレンジで、温度の違いを表します。
  • 下に「水量・溶かす物は同じ」と書いてあります。変えているのは水の温度だけで、水の量とミョウバンは同じです。
  • 「溶ける限度の量(模式)」の棒は、左が短く、右が長くなっています。限度までに溶けるミョウバンの量の違いを、棒の長さで表しています。
  • 棒は実測値ではなく、溶ける量や温度の数値は図にありません。容器の中に、溶けた粒は描いていません。

授業での使い方

温度だけを変えたときのミョウバンの溶け方を、条件と結果の関係から説明します。

前の学習で食塩の溶ける量に限度があることを確かめたあと、「水の温度を変えると、溶ける量は変わるか」を予想させる場面で見せます。副題は問いの形なので、予想を立てさせるときは、棒と下の注記を隠して見せると使いやすくなります。実験のあとに自分たちの結果を棒の下に書き込み、図と比べてまとめます。

発問の例

  • 水の温度が高くなると、ミョウバンの溶ける量はどうなると思うかな。
  • 左右で、変えているものと、同じにしているものを言ってみよう。
  • この図の棒の長さから、何gまで溶けるかわかるかな。

つまずきやすい点

  • 温度が高いと速く溶けるだけと考え、溶ける量の限度が変わることと区別できないことがあります。この図は、溶けきれなくなる量の違いを比べています。
  • 変化の大きさは、溶かす物によって違います。図はミョウバンの例なので、結果をほかの物にそのまま当てはめないようにします。
  • 実験では水を温めるので、やけどに注意します。ミョウバンは、口や目に入れないよう指導します。

ほかの学習とのつながり

同じ単元の「水に溶ける量の限度」では、同じ温度の水に食塩を加えて限度を調べます。この図は、同じ量の水で温度だけを変える点が違います。中1の「水溶液から溶質を取り出す」では、水溶液を冷やして溶けていた物を取り出す様子を扱い、温度が低いと溶ける量が少ないこの図の見方とつながります。
